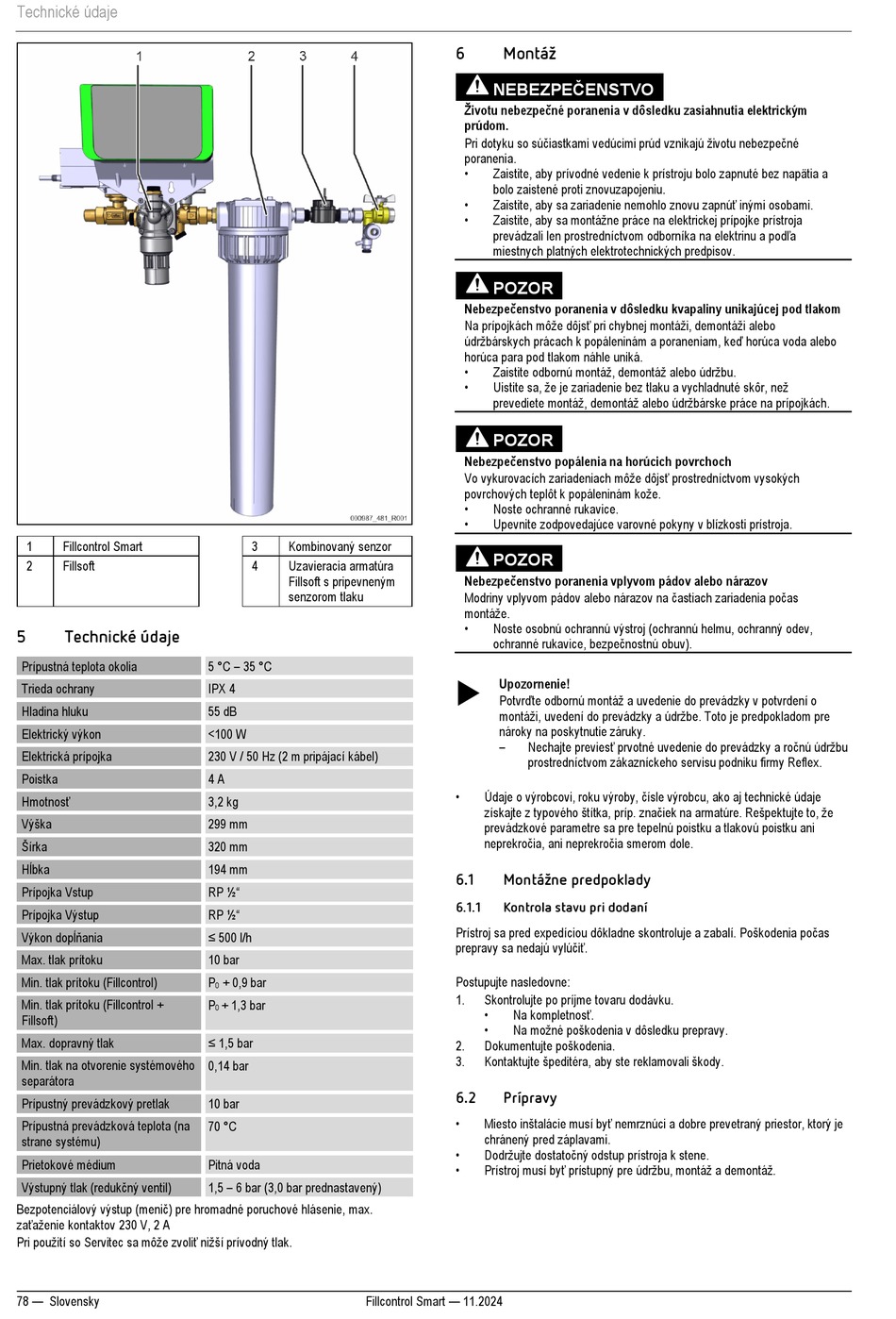

Technické údaje
1
Fillcontrol Smart
2
Fillsoft
5
Technické údaje
Prípustná teplota okolia
Trieda ochrany
Hladina hluku
Elektrický výkon
Elektrická prípojka
Poistka
Hmotnosť
Výška
Šírka
Hĺbka
Prípojka Vstup
Prípojka Výstup
Výkon dopĺňania
Max. tlak prítoku
Min. tlak prítoku (Fillcontrol)
Min. tlak prítoku (Fillcontrol +
Fillsoft)
Max. dopravný tlak
Min. tlak na otvorenie systémového
separátora
Prípustný prevádzkový pretlak
Prípustná prevádzková teplota (na
strane systému)
Prietokové médium
Výstupný tlak (redukčný ventil)
Bezpotenciálový výstup (menič) pre hromadné poruchové hlásenie, max.
zaťaženie kontaktov 230 V, 2 A
Pri použití so Servitec sa môže zvoliť nižší prívodný tlak.
78 — Slovensky
3
Kombinovaný senzor
4
Uzavieracia armatúra
Fillsoft s pripevneným
senzorom tlaku
5 °C – 35 °C
IPX 4
55 dB
<100 W
230 V / 50 Hz (2 m pripájací kábel)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P
+ 0,9 bar
0
P
+ 1,3 bar
0
≤ 1,5 bar
0,14 bar
10 bar
70 °C
Pitná voda
1,5 – 6 bar (3,0 bar prednastavený)
Fillcontrol Smart — 11.2024
6
Montáž
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým
prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby prívodné vedenie k prístroju bolo zapnuté bez napätia a
bolo zaistené proti znovuzapojeniu.
•
Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
•
Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
miestnych platných elektrotechnických predpisov.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo
údržbárskych prácach k popáleninám a poraneniam, keď horúca voda alebo
horúca para pod tlakom náhle uniká.
•
Zaistite odbornú montáž, demontáž alebo údržbu.
•
Uistite sa, že je zariadenie bez tlaku a vychladnuté skôr, než
prevediete montáž, demontáž alebo údržbárske práce na prípojkách.
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
•
Noste ochranné rukavice.
•
Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
POZOR
Nebezpečenstvo poranenia vplyvom pádov alebo nárazov
Modriny vplyvom pádov alebo nárazov na častiach zariadenia počas
montáže.
•
Noste osobnú ochrannú výstroj (ochrannú helmu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).
Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži, uvedení do prevádzky a údržbe. Toto je predpokladom pre
nároky na poskytnutie záruky.
–
Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
•
Údaje o výrobcovi, roku výroby, čísle výrobcu, ako aj technické údaje
získajte z typového štítka, príp. značiek na armatúre. Rešpektujte to, že
prevádzkové parametre sa pre tepelnú poistku a tlakovú poistku ani
neprekročia, ani neprekročia smerom dole.
6.1
Montážne predpoklady
6.1.1
Kontrola stavu pri dodaní
Prístroj sa pred expedíciou dôkladne skontroluje a zabalí. Poškodenia počas
prepravy sa nedajú vylúčiť.
Postupujte nasledovne:
1.
Skontrolujte po príjme tovaru dodávku.
•
Na kompletnosť.
•
Na možné poškodenia v dôsledku prepravy.
2.
Dokumentujte poškodenia.
3.
Kontaktujte špeditéra, aby ste reklamovali škody.
6.2
Prípravy
•
Miesto inštalácie musí byť nemrznúci a dobre prevetraný priestor, ktorý je
chránený pred záplavami.
•
Dodržujte dostatočný odstup prístroja k stene.
•
Prístroj musí byť prístupný pre údržbu, montáž a demontáž.
