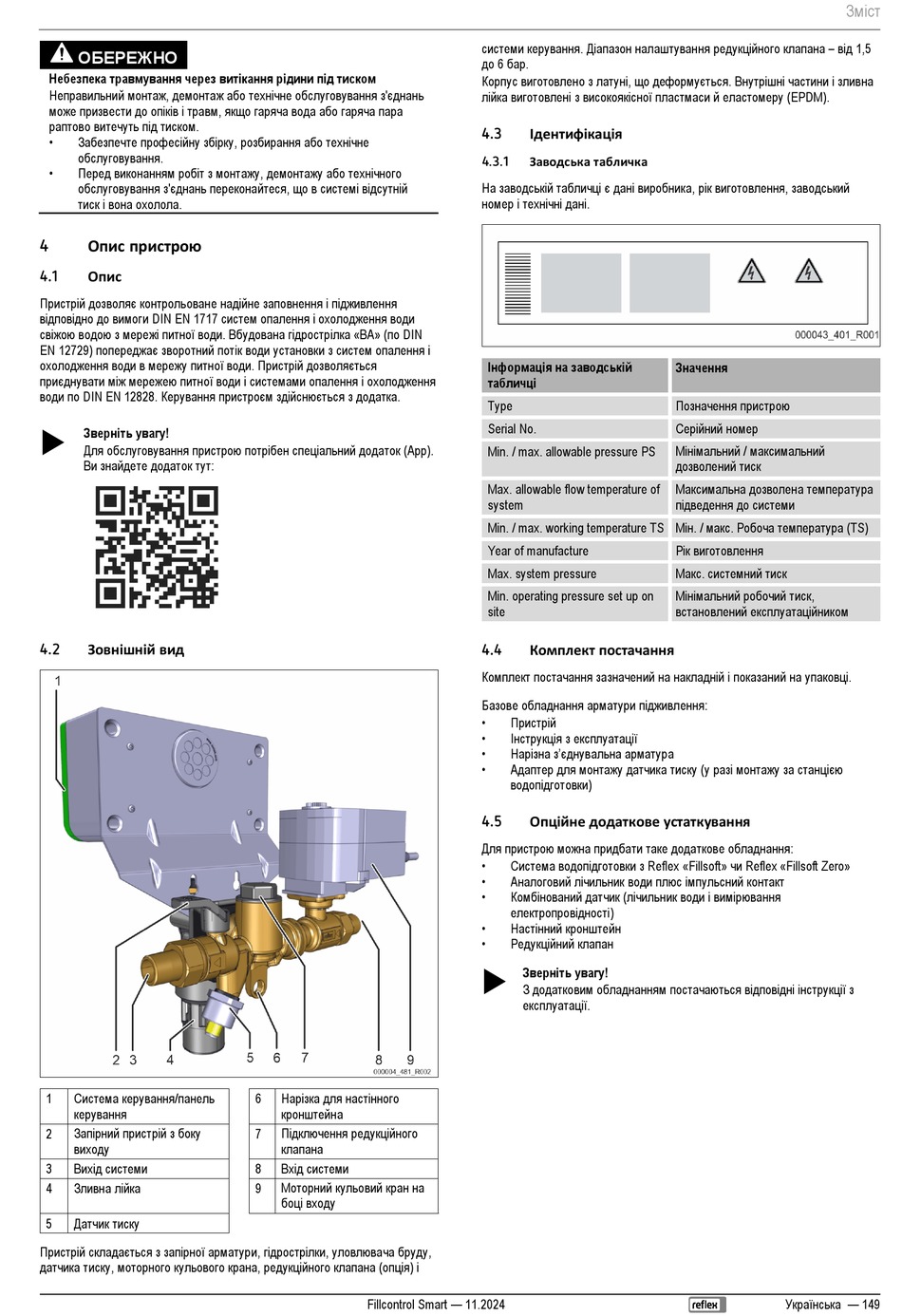

ОБЕРЕЖНО
Небезпека травмування через витікання рідини під тиском
Неправильний монтаж, демонтаж або технічне обслуговування з'єднань
може призвести до опіків і травм, якщо гаряча вода або гаряча пара
раптово витечуть під тиском.
•
Забезпечте професійну збірку, розбирання або технічне
обслуговування.
•
Перед виконанням робіт з монтажу, демонтажу або технічного
обслуговування з'єднань переконайтеся, що в системі відсутній
тиск і вона охолола.
4
Опис пристрою
4.1
Опис
Пристрій дозволяє контрольоване надійне заповнення і підживлення
відповідно до вимоги DIN EN 1717 систем опалення і охолодження води
свіжою водою з мережі питної води. Вбудована гідрострілка «BA» (по DIN
EN 12729) попереджає зворотний потік води установки з систем опалення і
охолодження води в мережу питної води. Пристрій дозволяється
приєднувати між мережею питної води і системами опалення і охолодження
води по DIN EN 12828. Керування пристроєм здійснюється з додатка.
Зверніть увагу!
Для обслуговування пристрою потрібен спеціальний додаток (App).
Ви знайдете додаток тут:
4.2
Зовнішній вид
Система керування/панель
1
керування
2
Запірний пристрій з боку
виходу
3
Вихід системи
4
Зливна лійка
5
Датчик тиску
Пристрій складається з запірної арматури, гідрострілки, уловлювача бруду,
датчика тиску, моторного кульового крана, редукційного клапана (опція) і
Нарізка для настінного
6
кронштейна
7
Підключення редукційного
клапана
8
Вхід системи
9
Моторний кульовий кран на
боці входу
Fillcontrol Smart — 11.2024
системи керування. Діапазон налаштування редукційного клапана – від 1,5
до 6 бар.
Корпус виготовлено з латуні, що деформується. Внутрішні частини і зливна
лійка виготовлені з високоякісної пластмаси й еластомеру (EPDM).
4.3
Ідентифікація
4.3.1
Заводська табличка
На заводській табличці є дані виробника, рік виготовлення, заводський
номер і технічні дані.
Інформація на заводській
табличці
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Мін. / макс. Робоча температура (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Комплект постачання
Комплект постачання зазначений на накладній і показаний на упаковці.
Базове обладнання арматури підживлення:
•
Пристрій
•
Інструкція з експлуатації
•
Нарізна з'єднувальна арматура
•
Адаптер для монтажу датчика тиску (у разі монтажу за станцією
водопідготовки)
4.5
Опційне додаткове устаткування
Для пристрою можна придбати таке додаткове обладнання:
•
Система водопідготовки з Reflex «Fillsoft» чи Reflex «Fillsoft Zero»
•
Аналоговий лічильник води плюс імпульсний контакт
•
Комбінований датчик (лічильник води і вимірювання
електропровідності)
•
Настінний кронштейн
•
Редукційний клапан
Зверніть увагу!
З додатковим обладнанням постачаються відповідні інструкції з
експлуатації.
Зміст
Значення
Позначення пристрою
Серійний номер
Мінімальний / максимальний
дозволений тиск
Максимальна дозволена температура
підведення до системи
Рік виготовлення
Макс. системний тиск
Мінімальний робочий тиск,
встановлений експлуатаційником
Українська — 149
