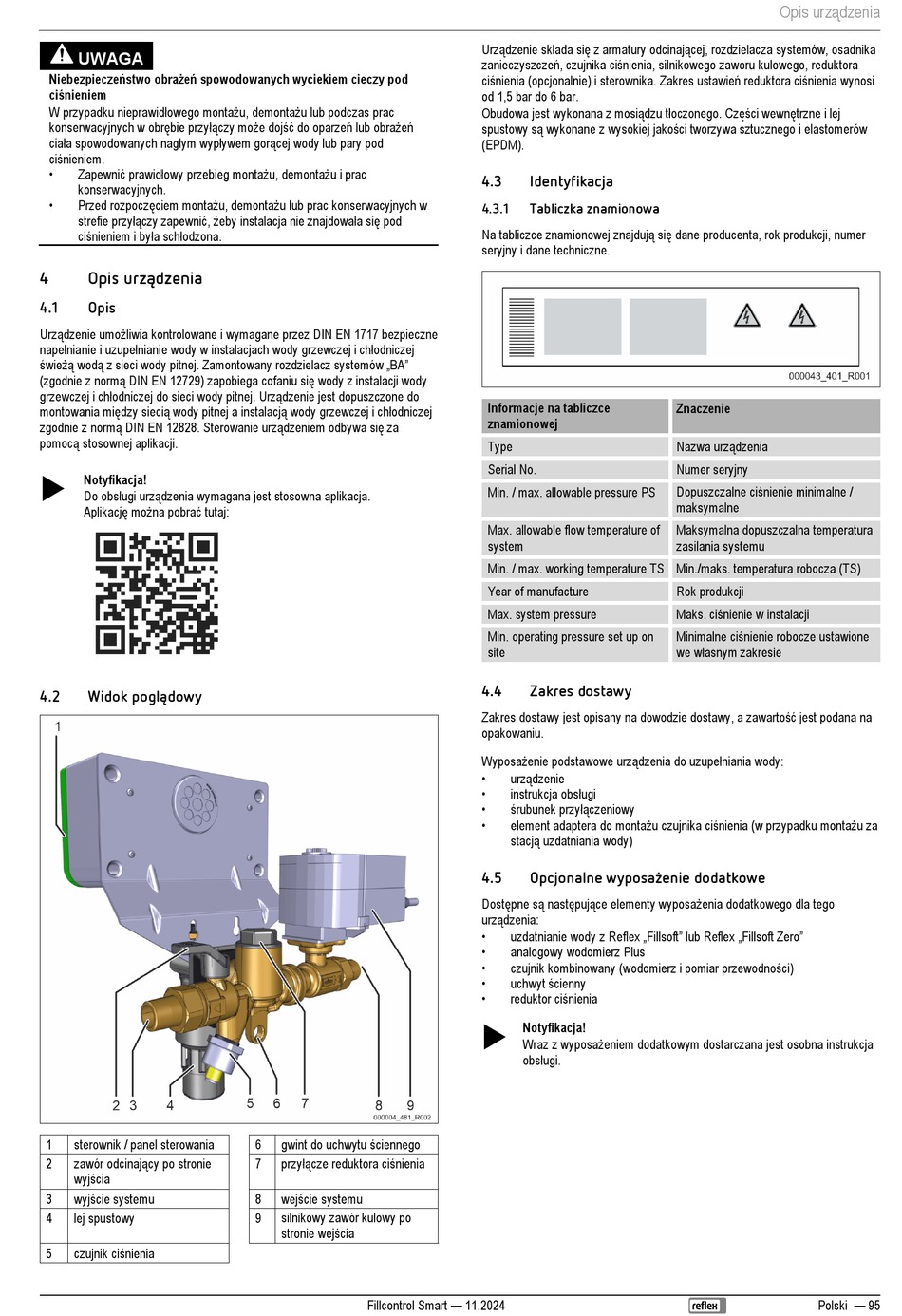

UWAGA
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
•
Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
•
Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy zapewnić, żeby instalacja nie znajdowała się pod
ciśnieniem i była schłodzona.
4
Opis urządzenia
4.1
Opis
Urządzenie umożliwia kontrolowane i wymagane przez DIN EN 1717 bezpieczne
napełnianie i uzupełnianie wody w instalacjach wody grzewczej i chłodniczej
świeżą wodą z sieci wody pitnej. Zamontowany rozdzielacz systemów „BA"
(zgodnie z normą DIN EN 12729) zapobiega cofaniu się wody z instalacji wody
grzewczej i chłodniczej do sieci wody pitnej. Urządzenie jest dopuszczone do
montowania między siecią wody pitnej a instalacją wody grzewczej i chłodniczej
zgodnie z normą DIN EN 12828. Sterowanie urządzeniem odbywa się za
pomocą stosownej aplikacji.
Notyfikacja!
Do obsługi urządzenia wymagana jest stosowna aplikacja.
Aplikację można pobrać tutaj:
4.2
Widok poglądowy
1
sterownik / panel sterowania
2
zawór odcinający po stronie
wyjścia
3
wyjście systemu
4
lej spustowy
5
czujnik ciśnienia
6
gwint do uchwytu ściennego
7
przyłącze reduktora ciśnienia
8
wejście systemu
silnikowy zawór kulowy po
9
stronie wejścia
Fillcontrol Smart — 11.2024
Urządzenie składa się z armatury odcinającej, rozdzielacza systemów, osadnika
zanieczyszczeń, czujnika ciśnienia, silnikowego zaworu kulowego, reduktora
ciśnienia (opcjonalnie) i sterownika. Zakres ustawień reduktora ciśnienia wynosi
od 1,5 bar do 6 bar.
Obudowa jest wykonana z mosiądzu tłoczonego. Części wewnętrzne i lej
spustowy są wykonane z wysokiej jakości tworzywa sztucznego i elastomerów
(EPDM).
4.3
Identyfikacja
4.3.1
Tabliczka znamionowa
Na tabliczce znamionowej znajdują się dane producenta, rok produkcji, numer
seryjny i dane techniczne.
Informacje na tabliczce
znamionowej
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min./maks. temperatura robocza (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Zakres dostawy
Zakres dostawy jest opisany na dowodzie dostawy, a zawartość jest podana na
opakowaniu.
Wyposażenie podstawowe urządzenia do uzupełniania wody:
•
urządzenie
•
instrukcja obsługi
•
śrubunek przyłączeniowy
•
element adaptera do montażu czujnika ciśnienia (w przypadku montażu za
stacją uzdatniania wody)
4.5
Opcjonalne wyposażenie dodatkowe
Dostępne są następujące elementy wyposażenia dodatkowego dla tego
urządzenia:
•
uzdatnianie wody z Reflex „Fillsoft" lub Reflex „Fillsoft Zero"
•
analogowy wodomierz Plus
•
czujnik kombinowany (wodomierz i pomiar przewodności)
•
uchwyt ścienny
•
reduktor ciśnienia
Notyfikacja!
Wraz z wyposażeniem dodatkowym dostarczana jest osobna instrukcja
obsługi.
Opis urządzenia
Znaczenie
Nazwa urządzenia
Numer seryjny
Dopuszczalne ciśnienie minimalne /
maksymalne
Maksymalna dopuszczalna temperatura
zasilania systemu
Rok produkcji
Maks. ciśnienie w instalacji
Minimalne ciśnienie robocze ustawione
we własnym zakresie
Polski — 95
