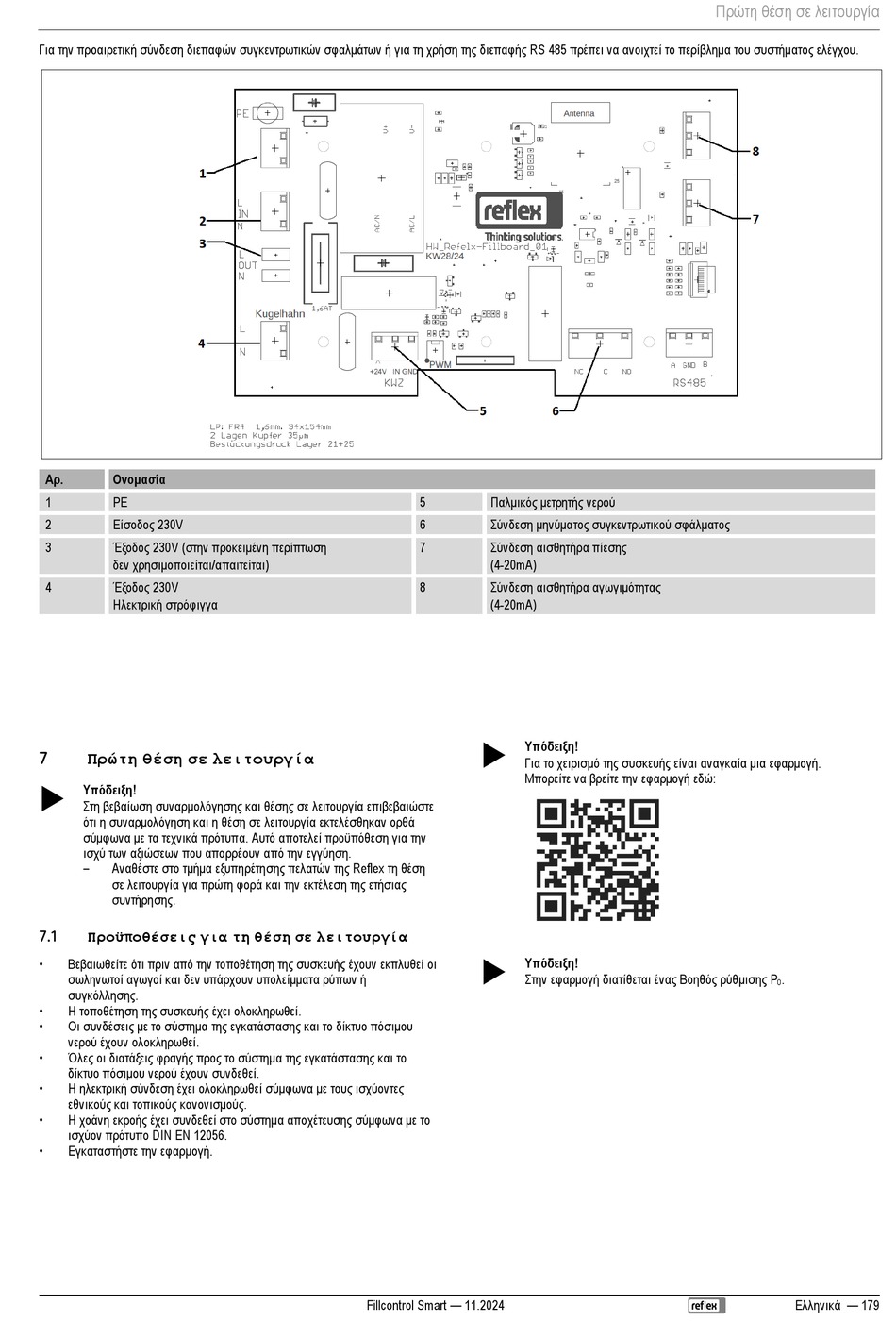

Για την προαιρετική σύνδεση διεπαφών συγκεντρωτικών σφαλμάτων ή για τη χρήση της διεπαφής RS 485 πρέπει να ανοιχτεί το περίβλημα του συστήματος ελέγχου.
Αρ.
Ονομασία
1
PE
2
Είσοδος 230V
3
Έξοδος 230V (στην προκειμένη περίπτωση
δεν χρησιμοποιείται/απαιτείται)
4
Έξοδος 230V
Ηλεκτρική στρόφιγγα
Πρώτη θέση σε λειτουργία
7
Υπόδειξη!
Στη βεβαίωση συναρμολόγησης και θέσης σε λειτουργία επιβεβαιώστε
ότι η συναρμολόγηση και η θέση σε λειτουργία εκτελέσθηκαν ορθά
σύμφωνα με τα τεχνικά πρότυπα. Αυτό αποτελεί προϋπόθεση για την
ισχύ των αξιώσεων που απορρέουν από την εγγύηση.
–
Αναθέστε στο τμήμα εξυπηρέτησης πελατών της Reflex τη θέση
σε λειτουργία για πρώτη φορά και την εκτέλεση της ετήσιας
συντήρησης.
Προϋποθέσεις για τη θέση σε λειτουργία
7.1
•
Βεβαιωθείτε ότι πριν από την τοποθέτηση της συσκευής έχουν εκπλυθεί οι
σωληνωτοί αγωγοί και δεν υπάρχουν υπολείμματα ρύπων ή
συγκόλλησης.
•
Η τοποθέτηση της συσκευής έχει ολοκληρωθεί.
•
Οι συνδέσεις με το σύστημα της εγκατάστασης και το δίκτυο πόσιμου
νερού έχουν ολοκληρωθεί.
•
Όλες οι διατάξεις φραγής προς το σύστημα της εγκατάστασης και το
δίκτυο πόσιμου νερού έχουν συνδεθεί.
•
Η ηλεκτρική σύνδεση έχει ολοκληρωθεί σύμφωνα με τους ισχύοντες
εθνικούς και τοπικούς κανονισμούς.
•
Η χοάνη εκροής έχει συνδεθεί στο σύστημα αποχέτευσης σύμφωνα με το
ισχύον πρότυπο DIN EN 12056.
•
Εγκαταστήστε την εφαρμογή.
5
Παλμικός μετρητής νερού
6
Σύνδεση μηνύματος συγκεντρωτικού σφάλματος
7
Σύνδεση αισθητήρα πίεσης
(4-20mA)
8
Σύνδεση αισθητήρα αγωγιμότητας
(4-20mA)
Υπόδειξη!
Για το χειρισμό της συσκευής είναι αναγκαία μια εφαρμογή.
Μπορείτε να βρείτε την εφαρμογή εδώ:
Υπόδειξη!
Στην εφαρμογή διατίθεται ένας Βοηθός ρύθμισης P
Fillcontrol Smart — 11.2024
Πρώτη θέση σε λειτουργία
.
0
Ελληνικά — 179
