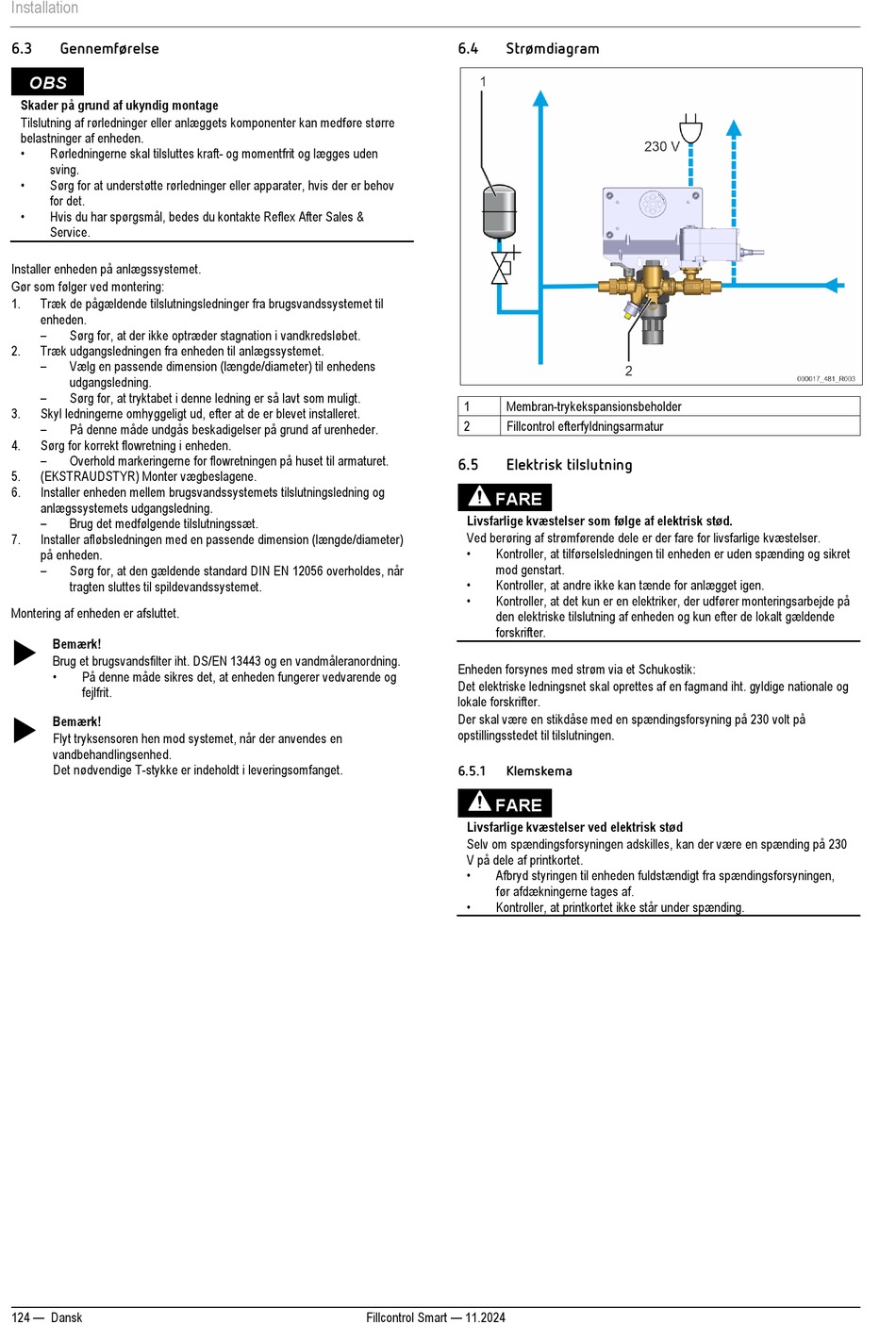

Installation
6.3
Gennemførelse
OBS
Skader på grund af ukyndig montage
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
•
Rørledningerne skal tilsluttes kraft- og momentfrit og lægges uden
sving.
•
Sørg for at understøtte rørledninger eller apparater, hvis der er behov
for det.
•
Hvis du har spørgsmål, bedes du kontakte Reflex After Sales &
Service.
Installer enheden på anlægssystemet.
Gør som følger ved montering:
1.
Træk de pågældende tilslutningsledninger fra brugsvandssystemet til
enheden.
–
Sørg for, at der ikke optræder stagnation i vandkredsløbet.
2.
Træk udgangsledningen fra enheden til anlægssystemet.
–
Vælg en passende dimension (længde/diameter) til enhedens
udgangsledning.
–
Sørg for, at tryktabet i denne ledning er så lavt som muligt.
3.
Skyl ledningerne omhyggeligt ud, efter at de er blevet installeret.
–
På denne måde undgås beskadigelser på grund af urenheder.
4.
Sørg for korrekt flowretning i enheden.
–
Overhold markeringerne for flowretningen på huset til armaturet.
5.
(EKSTRAUDSTYR) Monter vægbeslagene.
6.
Installer enheden mellem brugsvandssystemets tilslutningsledning og
anlægssystemets udgangsledning.
–
Brug det medfølgende tilslutningssæt.
7.
Installer afløbsledningen med en passende dimension (længde/diameter)
på enheden.
–
Sørg for, at den gældende standard DIN EN 12056 overholdes, når
tragten sluttes til spildevandssystemet.
Montering af enheden er afsluttet.
Bemærk!
Brug et brugsvandsfilter iht. DS/EN 13443 og en vandmåleranordning.
•
På denne måde sikres det, at enheden fungerer vedvarende og
fejlfrit.
Bemærk!
Flyt tryksensoren hen mod systemet, når der anvendes en
vandbehandlingsenhed.
Det nødvendige T-stykke er indeholdt i leveringsomfanget.
124 — Dansk
6.4
Strømdiagram
1
Membran-trykekspansionsbeholder
2
Fillcontrol efterfyldningsarmatur
6.5
Elektrisk tilslutning
FARE
Livsfarlige kvæstelser som følge af elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
•
Kontroller, at tilførselsledningen til enheden er uden spænding og sikret
mod genstart.
•
Kontroller, at andre ikke kan tænde for anlægget igen.
•
Kontroller, at det kun er en elektriker, der udfører monteringsarbejde på
den elektriske tilslutning af enheden og kun efter de lokalt gældende
forskrifter.
Enheden forsynes med strøm via et Schukostik:
Det elektriske ledningsnet skal oprettes af en fagmand iht. gyldige nationale og
lokale forskrifter.
Der skal være en stikdåse med en spændingsforsyning på 230 volt på
opstillingsstedet til tilslutningen.
6.5.1
Klemskema
FARE
Livsfarlige kvæstelser ved elektrisk stød
Selv om spændingsforsyningen adskilles, kan der være en spænding på 230
V på dele af printkortet.
•
Afbryd styringen til enheden fuldstændigt fra spændingsforsyningen,
før afdækningerne tages af.
•
Kontroller, at printkortet ikke står under spænding.
Fillcontrol Smart — 11.2024
