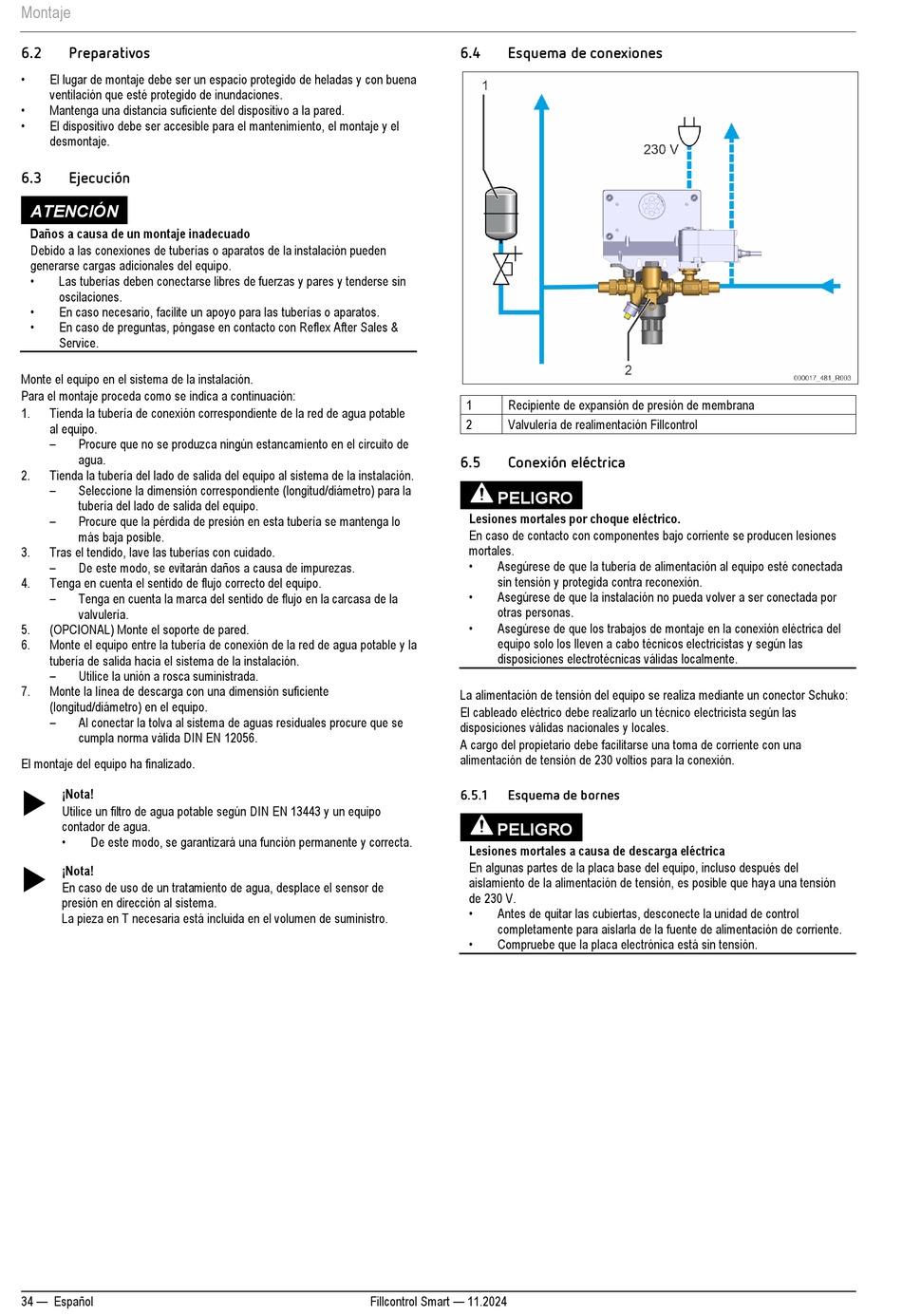

Montaje
6.2
Preparativos
•
El lugar de montaje debe ser un espacio protegido de heladas y con buena
ventilación que esté protegido de inundaciones.
•
Mantenga una distancia suficiente del dispositivo a la pared.
•
El dispositivo debe ser accesible para el mantenimiento, el montaje y el
desmontaje.
6.3
Ejecución
ATENCIÓN
Daños a causa de un montaje inadecuado
Debido a las conexiones de tuberías o aparatos de la instalación pueden
generarse cargas adicionales del equipo.
•
Las tuberías deben conectarse libres de fuerzas y pares y tenderse sin
oscilaciones.
•
En caso necesario, facilite un apoyo para las tuberías o aparatos.
•
En caso de preguntas, póngase en contacto con Reflex After Sales &
Service.
Monte el equipo en el sistema de la instalación.
Para el montaje proceda como se indica a continuación:
1.
Tienda la tubería de conexión correspondiente de la red de agua potable
al equipo.
–
Procure que no se produzca ningún estancamiento en el circuito de
agua.
2.
Tienda la tubería del lado de salida del equipo al sistema de la instalación.
–
Seleccione la dimensión correspondiente (longitud/diámetro) para la
tubería del lado de salida del equipo.
–
Procure que la pérdida de presión en esta tubería se mantenga lo
más baja posible.
3.
Tras el tendido, lave las tuberías con cuidado.
–
De este modo, se evitarán daños a causa de impurezas.
4.
Tenga en cuenta el sentido de flujo correcto del equipo.
–
Tenga en cuenta la marca del sentido de flujo en la carcasa de la
valvulería.
5.
(OPCIONAL) Monte el soporte de pared.
6.
Monte el equipo entre la tubería de conexión de la red de agua potable y la
tubería de salida hacia el sistema de la instalación.
–
Utilice la unión a rosca suministrada.
7.
Monte la línea de descarga con una dimensión suficiente
(longitud/diámetro) en el equipo.
–
Al conectar la tolva al sistema de aguas residuales procure que se
cumpla norma válida DIN EN 12056.
El montaje del equipo ha finalizado.
¡Nota!
Utilice un filtro de agua potable según DIN EN 13443 y un equipo
contador de agua.
•
De este modo, se garantizará una función permanente y correcta.
¡Nota!
En caso de uso de un tratamiento de agua, desplace el sensor de
presión en dirección al sistema.
La pieza en T necesaria está incluida en el volumen de suministro.
34 — Español
6.4
Esquema de conexiones
1
Recipiente de expansión de presión de membrana
2
Valvulería de realimentación Fillcontrol
6.5
Conexión eléctrica
PELIGRO
Lesiones mortales por choque eléctrico.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
•
Asegúrese de que la tubería de alimentación al equipo esté conectada
sin tensión y protegida contra reconexión.
•
Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
•
Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las
disposiciones electrotécnicas válidas localmente.
La alimentación de tensión del equipo se realiza mediante un conector Schuko:
El cableado eléctrico debe realizarlo un técnico electricista según las
disposiciones válidas nacionales y locales.
A cargo del propietario debe facilitarse una toma de corriente con una
alimentación de tensión de 230 voltios para la conexión.
6.5.1
Esquema de bornes
PELIGRO
Lesiones mortales a causa de descarga eléctrica
En algunas partes de la placa base del equipo, incluso después del
aislamiento de la alimentación de tensión, es posible que haya una tensión
de 230 V.
•
Antes de quitar las cubiertas, desconecte la unidad de control
completamente para aislarla de la fuente de alimentación de corriente.
•
Compruebe que la placa electrónica está sin tensión.
Fillcontrol Smart — 11.2024
