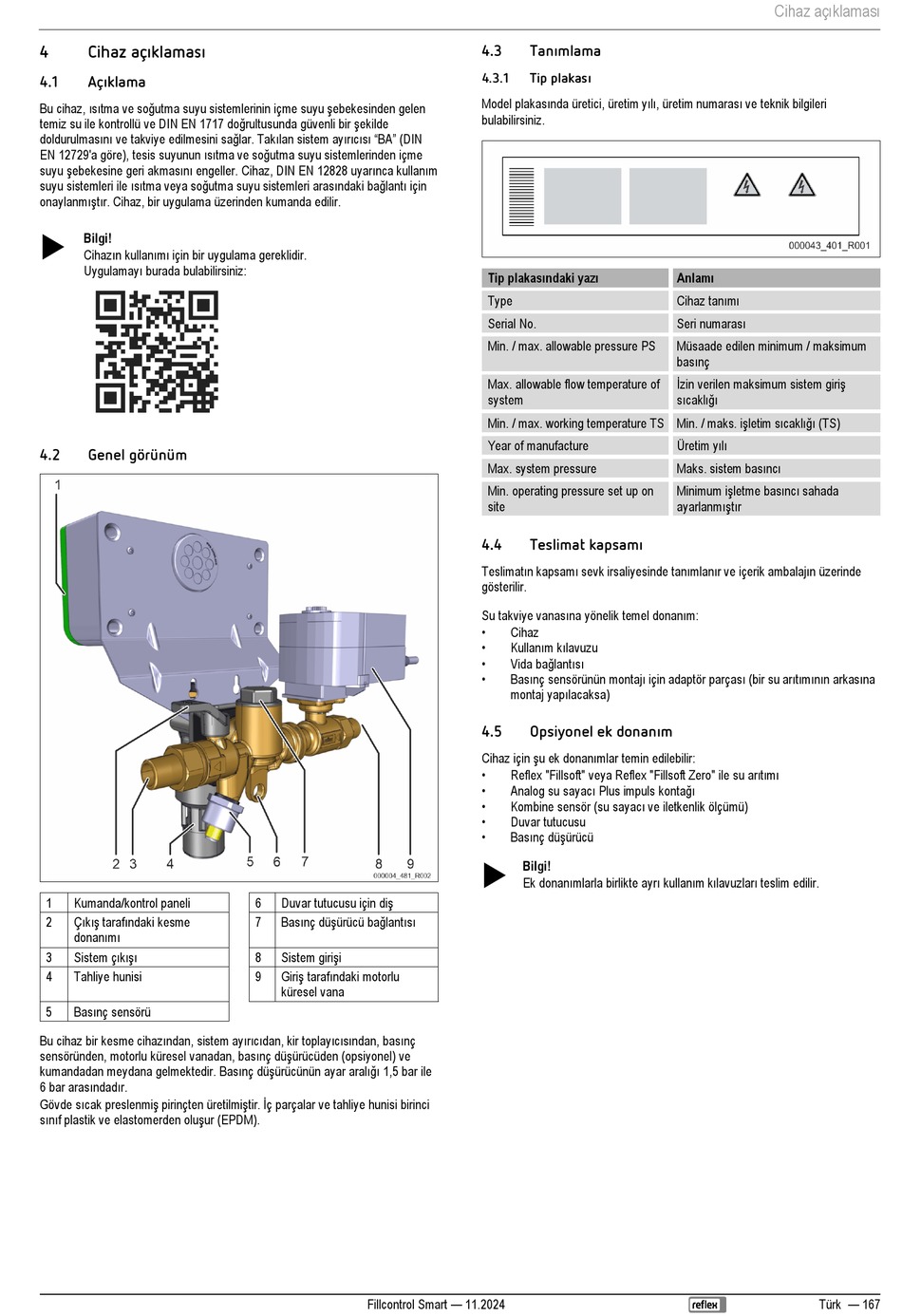

4
Cihaz açıklaması
4.1
Açıklama
Bu cihaz, ısıtma ve soğutma suyu sistemlerinin içme suyu şebekesinden gelen
temiz su ile kontrollü ve DIN EN 1717 doğrultusunda güvenli bir şekilde
doldurulmasını ve takviye edilmesini sağlar. Takılan sistem ayırıcısı "BA" (DIN
EN 12729'a göre), tesis suyunun ısıtma ve soğutma suyu sistemlerinden içme
suyu şebekesine geri akmasını engeller. Cihaz, DIN EN 12828 uyarınca kullanım
suyu sistemleri ile ısıtma veya soğutma suyu sistemleri arasındaki bağlantı için
onaylanmıştır. Cihaz, bir uygulama üzerinden kumanda edilir.
Bilgi!
Cihazın kullanımı için bir uygulama gereklidir.
Uygulamayı burada bulabilirsiniz:
4.2
Genel görünüm
1
Kumanda/kontrol paneli
2
Çıkış tarafındaki kesme
donanımı
3
Sistem çıkışı
4
Tahliye hunisi
5
Basınç sensörü
Bu cihaz bir kesme cihazından, sistem ayırıcıdan, kir toplayıcısından, basınç
sensöründen, motorlu küresel vanadan, basınç düşürücüden (opsiyonel) ve
kumandadan meydana gelmektedir. Basınç düşürücünün ayar aralığı 1,5 bar ile
6 bar arasındadır.
Gövde sıcak preslenmiş pirinçten üretilmiştir. İç parçalar ve tahliye hunisi birinci
sınıf plastik ve elastomerden oluşur (EPDM).
6
Duvar tutucusu için diş
7
Basınç düşürücü bağlantısı
8
Sistem girişi
9
Giriş tarafındaki motorlu
küresel vana
Fillcontrol Smart — 11.2024
4.3
Tanımlama
4.3.1
Tip plakası
Model plakasında üretici, üretim yılı, üretim numarası ve teknik bilgileri
bulabilirsiniz.
Tip plakasındaki yazı
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min. / maks. işletim sıcaklığı (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Teslimat kapsamı
Teslimatın kapsamı sevk irsaliyesinde tanımlanır ve içerik ambalajın üzerinde
gösterilir.
Su takviye vanasına yönelik temel donanım:
•
Cihaz
•
Kullanım kılavuzu
•
Vida bağlantısı
•
Basınç sensörünün montajı için adaptör parçası (bir su arıtımının arkasına
montaj yapılacaksa)
4.5
Opsiyonel ek donanım
Cihaz için şu ek donanımlar temin edilebilir:
•
Reflex "Fillsoft" veya Reflex "Fillsoft Zero" ile su arıtımı
•
Analog su sayacı Plus impuls kontağı
•
Kombine sensör (su sayacı ve iletkenlik ölçümü)
•
Duvar tutucusu
•
Basınç düşürücü
Bilgi!
Ek donanımlarla birlikte ayrı kullanım kılavuzları teslim edilir.
Cihaz açıklaması
Anlamı
Cihaz tanımı
Seri numarası
Müsaade edilen minimum / maksimum
basınç
İzin verilen maksimum sistem giriş
sıcaklığı
Üretim yılı
Maks. sistem basıncı
Minimum işletme basıncı sahada
ayarlanmıştır
Türk — 167
