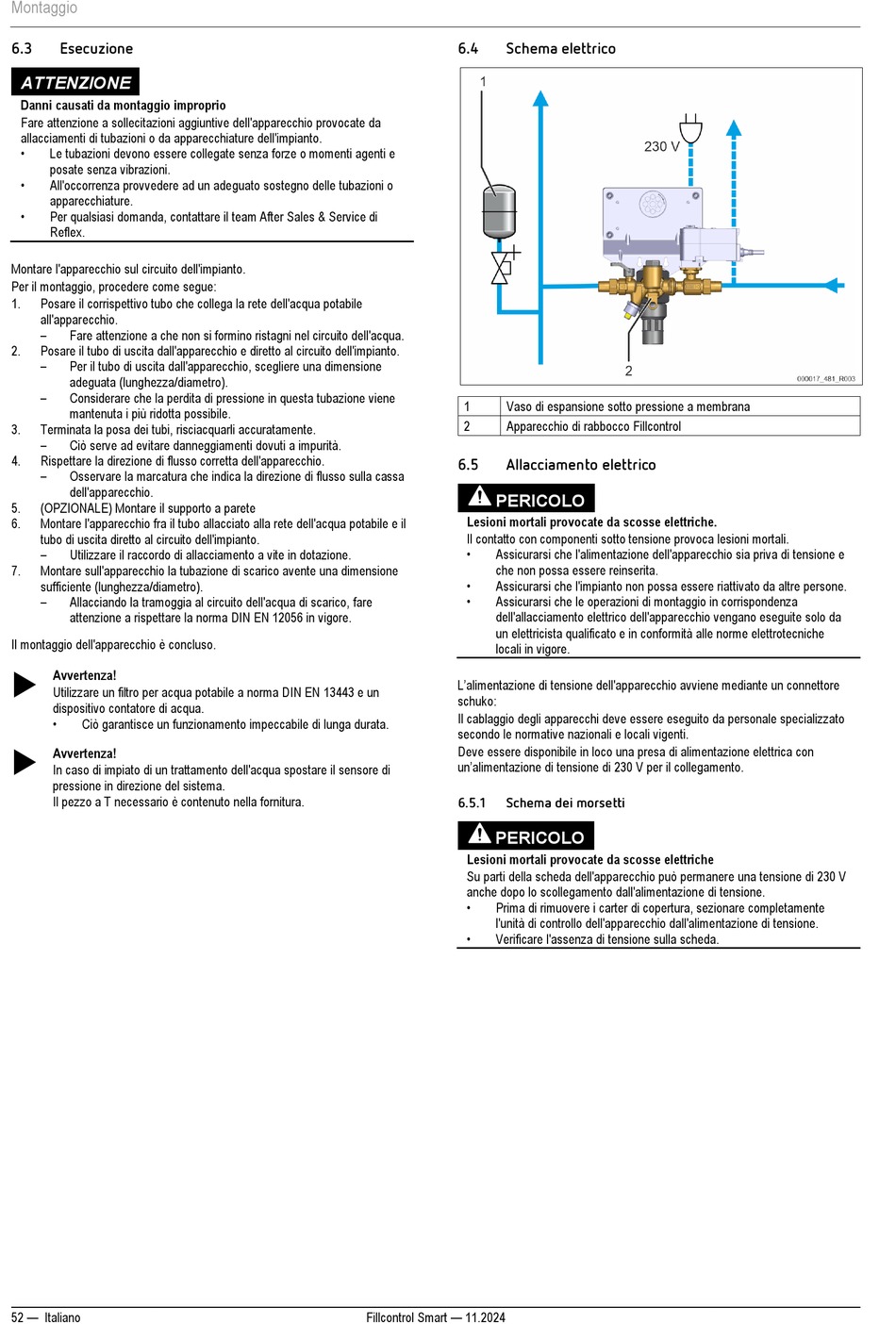

Montaggio
6.3
Esecuzione
ATTENZIONE
Danni causati da montaggio improprio
Fare attenzione a sollecitazioni aggiuntive dell'apparecchio provocate da
allacciamenti di tubazioni o da apparecchiature dell'impianto.
•
Le tubazioni devono essere collegate senza forze o momenti agenti e
posate senza vibrazioni.
•
All'occorrenza provvedere ad un adeguato sostegno delle tubazioni o
apparecchiature.
•
Per qualsiasi domanda, contattare il team After Sales & Service di
Reflex.
Montare l'apparecchio sul circuito dell'impianto.
Per il montaggio, procedere come segue:
1.
Posare il corrispettivo tubo che collega la rete dell'acqua potabile
all'apparecchio.
–
Fare attenzione a che non si formino ristagni nel circuito dell'acqua.
2.
Posare il tubo di uscita dall'apparecchio e diretto al circuito dell'impianto.
–
Per il tubo di uscita dall'apparecchio, scegliere una dimensione
adeguata (lunghezza/diametro).
–
Considerare che la perdita di pressione in questa tubazione viene
mantenuta i più ridotta possibile.
3.
Terminata la posa dei tubi, risciacquarli accuratamente.
–
Ciò serve ad evitare danneggiamenti dovuti a impurità.
4.
Rispettare la direzione di flusso corretta dell'apparecchio.
–
Osservare la marcatura che indica la direzione di flusso sulla cassa
dell'apparecchio.
5.
(OPZIONALE) Montare il supporto a parete
6.
Montare l'apparecchio fra il tubo allacciato alla rete dell'acqua potabile e il
tubo di uscita diretto al circuito dell'impianto.
–
Utilizzare il raccordo di allacciamento a vite in dotazione.
7.
Montare sull'apparecchio la tubazione di scarico avente una dimensione
sufficiente (lunghezza/diametro).
–
Allacciando la tramoggia al circuito dell'acqua di scarico, fare
attenzione a rispettare la norma DIN EN 12056 in vigore.
Il montaggio dell'apparecchio è concluso.
Avvertenza!
Utilizzare un filtro per acqua potabile a norma DIN EN 13443 e un
dispositivo contatore di acqua.
•
Ciò garantisce un funzionamento impeccabile di lunga durata.
Avvertenza!
In caso di impiato di un trattamento dell'acqua spostare il sensore di
pressione in direzione del sistema.
Il pezzo a T necessario è contenuto nella fornitura.
52 — Italiano
6.4
Schema elettrico
1
Vaso di espansione sotto pressione a membrana
2
Apparecchio di rabbocco Fillcontrol
6.5
Allacciamento elettrico
PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
•
Assicurarsi che l'alimentazione dell'apparecchio sia priva di tensione e
che non possa essere reinserita.
•
Assicurarsi che l'impianto non possa essere riattivato da altre persone.
•
Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da
un elettricista qualificato e in conformità alle norme elettrotecniche
locali in vigore.
L'alimentazione di tensione dell'apparecchio avviene mediante un connettore
schuko:
Il cablaggio degli apparecchi deve essere eseguito da personale specializzato
secondo le normative nazionali e locali vigenti.
Deve essere disponibile in loco una presa di alimentazione elettrica con
un'alimentazione di tensione di 230 V per il collegamento.
6.5.1
Schema dei morsetti
PERICOLO
Lesioni mortali provocate da scosse elettriche
Su parti della scheda dell'apparecchio può permanere una tensione di 230 V
anche dopo lo scollegamento dall'alimentazione di tensione.
•
Prima di rimuovere i carter di copertura, sezionare completamente
l'unità di controllo dell'apparecchio dall'alimentazione di tensione.
•
Verificare l'assenza di tensione sulla scheda.
Fillcontrol Smart — 11.2024
