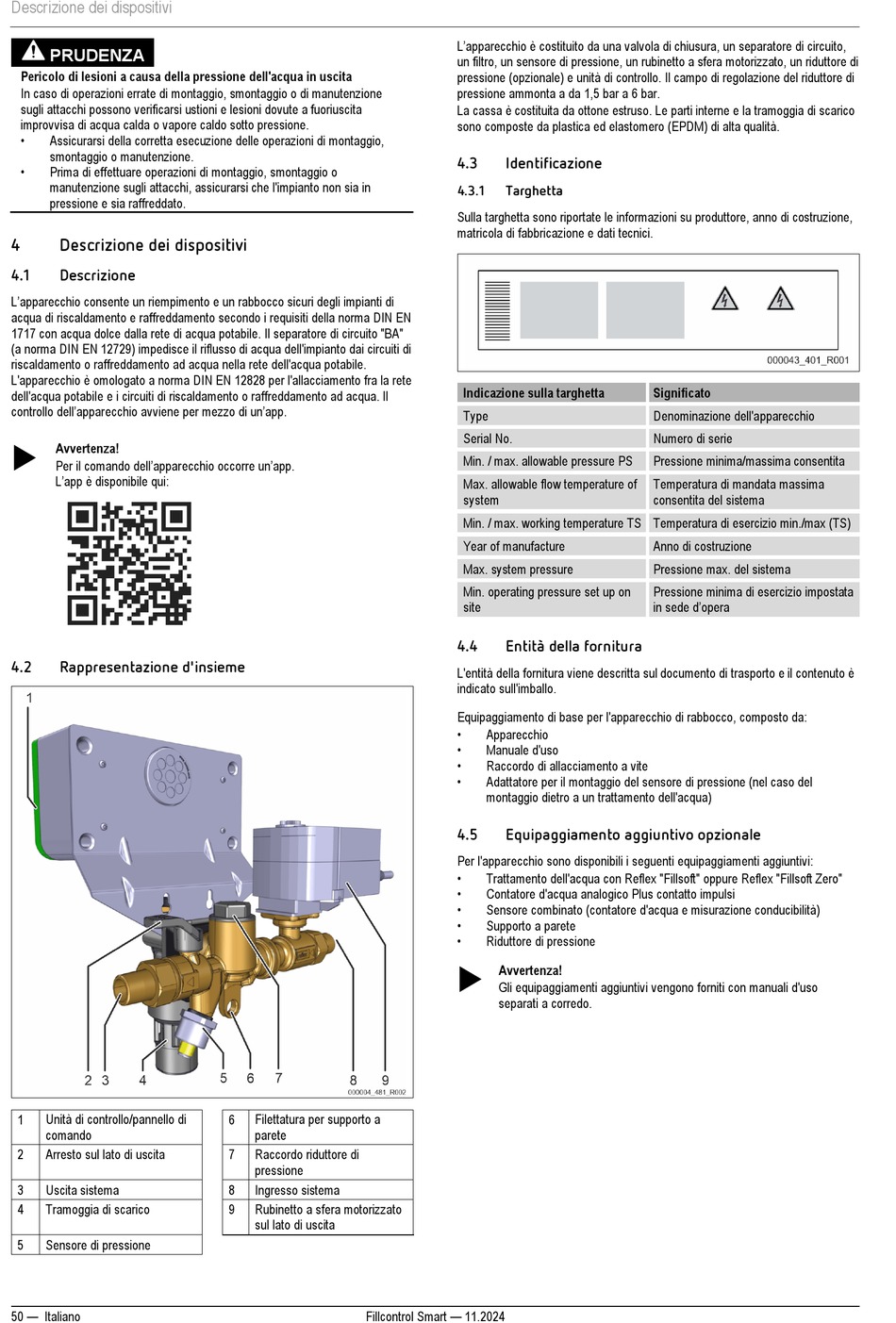

Descrizione dei dispositivi
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione
sugli attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita
improvvisa di acqua calda o vapore caldo sotto pressione.
Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
Prima di effettuare operazioni di montaggio, smontaggio o
manutenzione sugli attacchi, assicurarsi che l'impianto non sia in
pressione e sia raffreddato.
4
Descrizione dei dispositivi
4.1
Descrizione
L'apparecchio consente un riempimento e un rabbocco sicuri degli impianti di
acqua di riscaldamento e raffreddamento secondo i requisiti della norma DIN EN
1717 con acqua dolce dalla rete di acqua potabile. Il separatore di circuito "BA"
(a norma DIN EN 12729) impedisce il riflusso di acqua dell'impianto dai circuiti di
riscaldamento o raffreddamento ad acqua nella rete dell'acqua potabile.
L'apparecchio è omologato a norma DIN EN 12828 per l'allacciamento fra la rete
dell'acqua potabile e i circuiti di riscaldamento o raffreddamento ad acqua. Il
controllo dell'apparecchio avviene per mezzo di un'app.
Avvertenza!
Per il comando dell'apparecchio occorre un'app.
L'app è disponibile qui:
4.2
Rappresentazione d'insieme
Unità di controllo/pannello di
1
comando
2
Arresto sul lato di uscita
3
Uscita sistema
4
Tramoggia di scarico
5
Sensore di pressione
50 — Italiano
Filettatura per supporto a
6
parete
Raccordo riduttore di
7
pressione
8
Ingresso sistema
9
Rubinetto a sfera motorizzato
sul lato di uscita
Fillcontrol Smart — 11.2024
L'apparecchio è costituito da una valvola di chiusura, un separatore di circuito,
un filtro, un sensore di pressione, un rubinetto a sfera motorizzato, un riduttore di
pressione (opzionale) e unità di controllo. Il campo di regolazione del riduttore di
pressione ammonta a da 1,5 bar a 6 bar.
La cassa è costituita da ottone estruso. Le parti interne e la tramoggia di scarico
sono composte da plastica ed elastomero (EPDM) di alta qualità.
4.3
Identificazione
4.3.1
Targhetta
Sulla targhetta sono riportate le informazioni su produttore, anno di costruzione,
matricola di fabbricazione e dati tecnici.
Indicazione sulla targhetta
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Temperatura di esercizio min./max (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Entità della fornitura
L'entità della fornitura viene descritta sul documento di trasporto e il contenuto è
indicato sull'imballo.
Equipaggiamento di base per l'apparecchio di rabbocco, composto da:
Apparecchio
Manuale d'uso
Raccordo di allacciamento a vite
Adattatore per il montaggio del sensore di pressione (nel caso del
montaggio dietro a un trattamento dell'acqua)
4.5
Equipaggiamento aggiuntivo opzionale
Per l'apparecchio sono disponibili i seguenti equipaggiamenti aggiuntivi:
Trattamento dell'acqua con Reflex "Fillsoft" oppure Reflex "Fillsoft Zero"
Contatore d'acqua analogico Plus contatto impulsi
Sensore combinato (contatore d'acqua e misurazione conducibilità)
Supporto a parete
Riduttore di pressione
Avvertenza!
Gli equipaggiamenti aggiuntivi vengono forniti con manuali d'uso
separati a corredo.
Significato
Denominazione dell'apparecchio
Numero di serie
Pressione minima/massima consentita
Temperatura di mandata massima
consentita del sistema
Anno di costruzione
Pressione max. del sistema
Pressione minima di esercizio impostata
in sede d'opera
