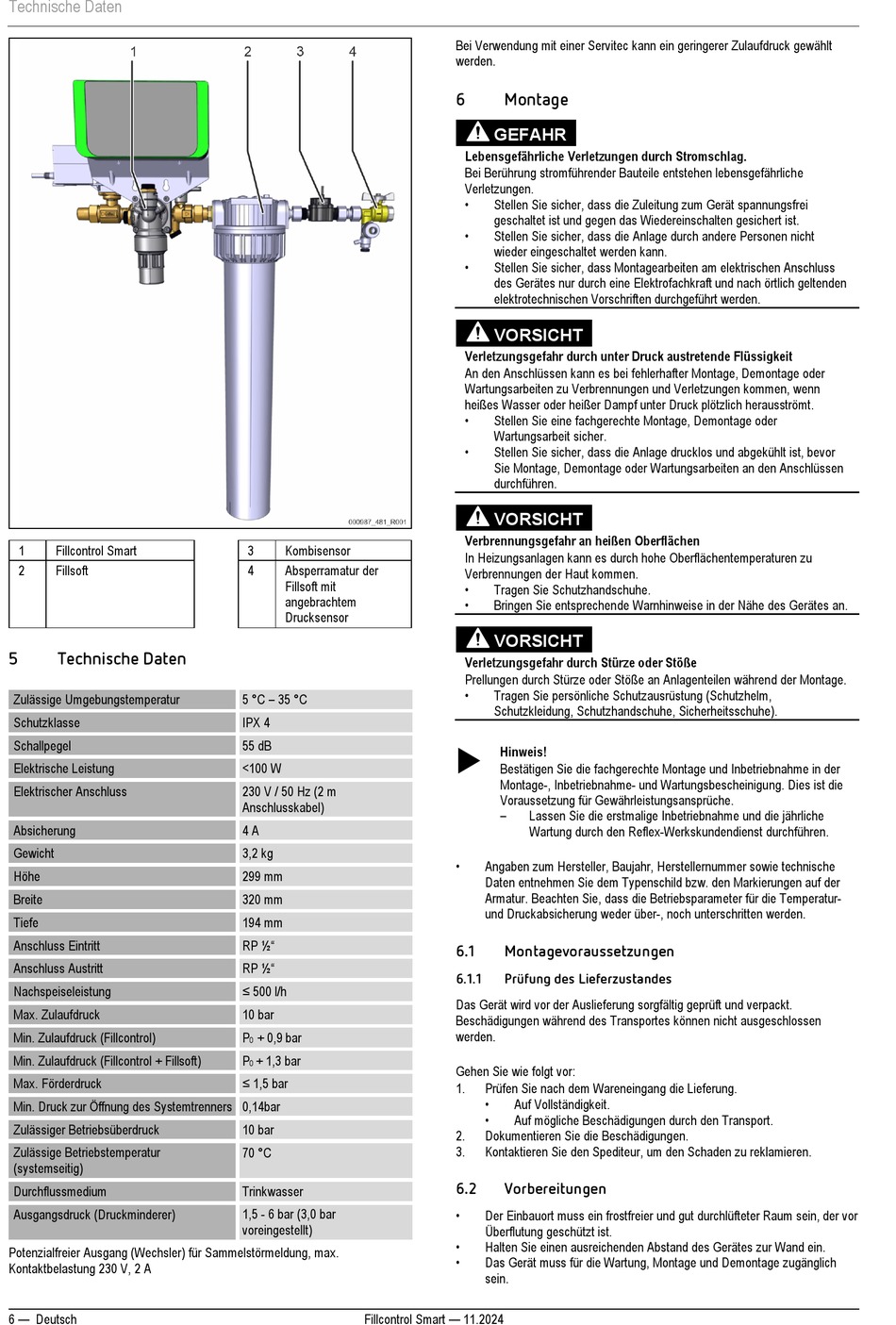

Technische Daten
1
Fillcontrol Smart
2
Fillsoft
5
Technische Daten
Zulässige Umgebungstemperatur
Schutzklasse
Schallpegel
Elektrische Leistung
Elektrischer Anschluss
Absicherung
Gewicht
Höhe
Breite
Tiefe
Anschluss Eintritt
Anschluss Austritt
Nachspeiseleistung
Max. Zulaufdruck
Min. Zulaufdruck (Fillcontrol)
Min. Zulaufdruck (Fillcontrol + Fillsoft)
Max. Förderdruck
Min. Druck zur Öffnung des Systemtrenners 0,14bar
Zulässiger Betriebsüberdruck
Zulässige Betriebstemperatur
(systemseitig)
Durchflussmedium
Ausgangsdruck (Druckminderer)
Potenzialfreier Ausgang (Wechsler) für Sammelstörmeldung, max.
Kontaktbelastung 230 V, 2 A
6 — Deutsch
3
Kombisensor
Absperramatur der
4
Fillsoft mit
angebrachtem
Drucksensor
5 °C – 35 °C
IPX 4
55 dB
<100 W
230 V / 50 Hz (2 m
Anschlusskabel)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P
+ 0,9 bar
0
P
+ 1,3 bar
0
≤ 1,5 bar
10 bar
70 °C
Trinkwasser
1,5 - 6 bar (3,0 bar
voreingestellt)
Fillcontrol Smart — 11.2024
Bei Verwendung mit einer Servitec kann ein geringerer Zulaufdruck gewählt
werden.
6
Montage
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Zuleitung zum Gerät spannungsfrei
geschaltet ist und gegen das Wiedereinschalten gesichert ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht
wieder eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss
des Gerätes nur durch eine Elektrofachkraft und nach örtlich geltenden
elektrotechnischen Vorschriften durchgeführt werden.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn
heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
•
Stellen Sie sicher, dass die Anlage drucklos und abgekühlt ist, bevor
Sie Montage, Demontage oder Wartungsarbeiten an den Anschlüssen
durchführen.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen zu
Verbrennungen der Haut kommen.
•
Tragen Sie Schutzhandschuhe.
•
Bringen Sie entsprechende Warnhinweise in der Nähe des Gerätes an.
VORSICHT
Verletzungsgefahr durch Stürze oder Stöße
Prellungen durch Stürze oder Stöße an Anlagenteilen während der Montage.
•
Tragen Sie persönliche Schutzausrüstung (Schutzhelm,
Schutzkleidung, Schutzhandschuhe, Sicherheitsschuhe).
Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage-, Inbetriebnahme- und Wartungsbescheinigung. Dies ist die
Voraussetzung für Gewährleistungsansprüche.
–
Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
•
Angaben zum Hersteller, Baujahr, Herstellernummer sowie technische
Daten entnehmen Sie dem Typenschild bzw. den Markierungen auf der
Armatur. Beachten Sie, dass die Betriebsparameter für die Temperatur-
und Druckabsicherung weder über-, noch unterschritten werden.
6.1
Montagevoraussetzungen
6.1.1
Prüfung des Lieferzustandes
Das Gerät wird vor der Auslieferung sorgfältig geprüft und verpackt.
Beschädigungen während des Transportes können nicht ausgeschlossen
werden.
Gehen Sie wie folgt vor:
1.
Prüfen Sie nach dem Wareneingang die Lieferung.
•
Auf Vollständigkeit.
•
Auf mögliche Beschädigungen durch den Transport.
2.
Dokumentieren Sie die Beschädigungen.
3.
Kontaktieren Sie den Spediteur, um den Schaden zu reklamieren.
6.2
Vorbereitungen
•
Der Einbauort muss ein frostfreier und gut durchlüfteter Raum sein, der vor
Überflutung geschützt ist.
•
Halten Sie einen ausreichenden Abstand des Gerätes zur Wand ein.
•
Das Gerät muss für die Wartung, Montage und Demontage zugänglich
sein.
