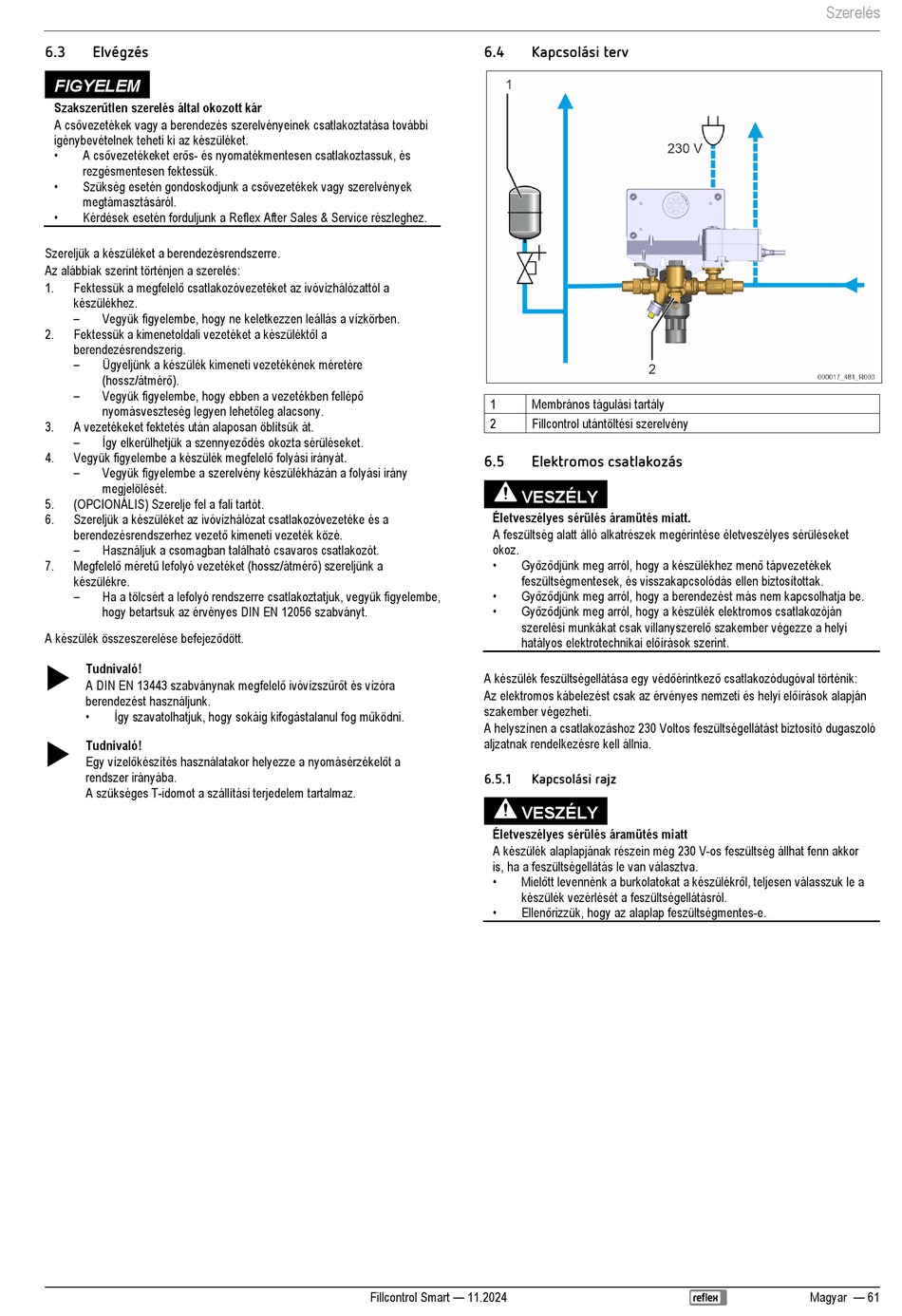

6.3
Elvégzés
FIGYELEM
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés szerelvényeinek csatlakoztatása további
igénybevételnek teheti ki az készüléket.
•
A csővezetékeket erős- és nyomatékmentesen csatlakoztassuk, és
rezgésmentesen fektessük.
•
Szükség esetén gondoskodjunk a csővezetékek vagy szerelvények
megtámasztásáról.
•
Kérdések esetén forduljunk a Reflex After Sales & Service részleghez.
Szereljük a készüléket a berendezésrendszerre.
Az alábbiak szerint történjen a szerelés:
1.
Fektessük a megfelelő csatlakozóvezetéket az ivóvízhálózattól a
készülékhez.
–
Vegyük figyelembe, hogy ne keletkezzen leállás a vízkörben.
2.
Fektessük a kimenetoldali vezetéket a készüléktől a
berendezésrendszerig.
–
Ügyeljünk a készülék kimeneti vezetékének méretére
(hossz/átmérő).
–
Vegyük figyelembe, hogy ebben a vezetékben fellépő
nyomásveszteség legyen lehetőleg alacsony.
3.
A vezetékeket fektetés után alaposan öblítsük át.
–
Így elkerülhetjük a szennyeződés okozta sérüléseket.
4.
Vegyük figyelembe a készülék megfelelő folyási irányát.
–
Vegyük figyelembe a szerelvény készülékházán a folyási irány
megjelölését.
5.
(OPCIONÁLIS) Szerelje fel a fali tartót.
6.
Szereljük a készüléket az ivóvízhálózat csatlakozóvezetéke és a
berendezésrendszerhez vezető kimeneti vezeték közé.
–
Használjuk a csomagban található csavaros csatlakozót.
7.
Megfelelő méretű lefolyó vezetéket (hossz/átmérő) szereljünk a
készülékre.
–
Ha a tölcsért a lefolyó rendszerre csatlakoztatjuk, vegyük figyelembe,
hogy betartsuk az érvényes DIN EN 12056 szabványt.
A készülék összeszerelése befejeződött.
Tudnivaló!
A DIN EN 13443 szabványnak megfelelő ivóvízszűrőt és vízóra
berendezést használjunk.
•
Így szavatolhatjuk, hogy sokáig kifogástalanul fog működni.
Tudnivaló!
Egy vízelőkészítés használatakor helyezze a nyomásérzékelőt a
rendszer irányába.
A szükséges T-idomot a szállítási terjedelem tartalmaz.
6.4
Kapcsolási terv
1
Membrános tágulási tartály
2
Fillcontrol utántöltési szerelvény
6.5
Elektromos csatlakozás
VESZÉLY
Életveszélyes sérülés áramütés miatt.
A feszültség alatt álló alkatrészek megérintése életveszélyes sérüléseket
okoz.
•
Győződjünk meg arról, hogy a készülékhez menő tápvezetékek
feszültségmentesek, és visszakapcsolódás ellen biztosítottak.
•
Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
•
Győződjünk meg arról, hogy a készülék elektromos csatlakozóján
szerelési munkákat csak villanyszerelő szakember végezze a helyi
hatályos elektrotechnikai előírások szerint.
A készülék feszültségellátása egy védőérintkező csatlakozódugóval történik:
Az elektromos kábelezést csak az érvényes nemzeti és helyi előírások alapján
szakember végezheti.
A helyszínen a csatlakozáshoz 230 Voltos feszültségellátást biztosító dugaszoló
aljzatnak rendelkezésre kell állnia.
6.5.1
Kapcsolási rajz
VESZÉLY
Életveszélyes sérülés áramütés miatt
A készülék alaplapjának részein még 230 V-os feszültség állhat fenn akkor
is, ha a feszültségellátás le van választva.
•
Mielőtt levennénk a burkolatokat a készülékről, teljesen válasszuk le a
készülék vezérlését a feszültségellátásról.
•
Ellenőrizzük, hogy az alaplap feszültségmentes-e.
Fillcontrol Smart — 11.2024
Szerelés
Magyar — 61
