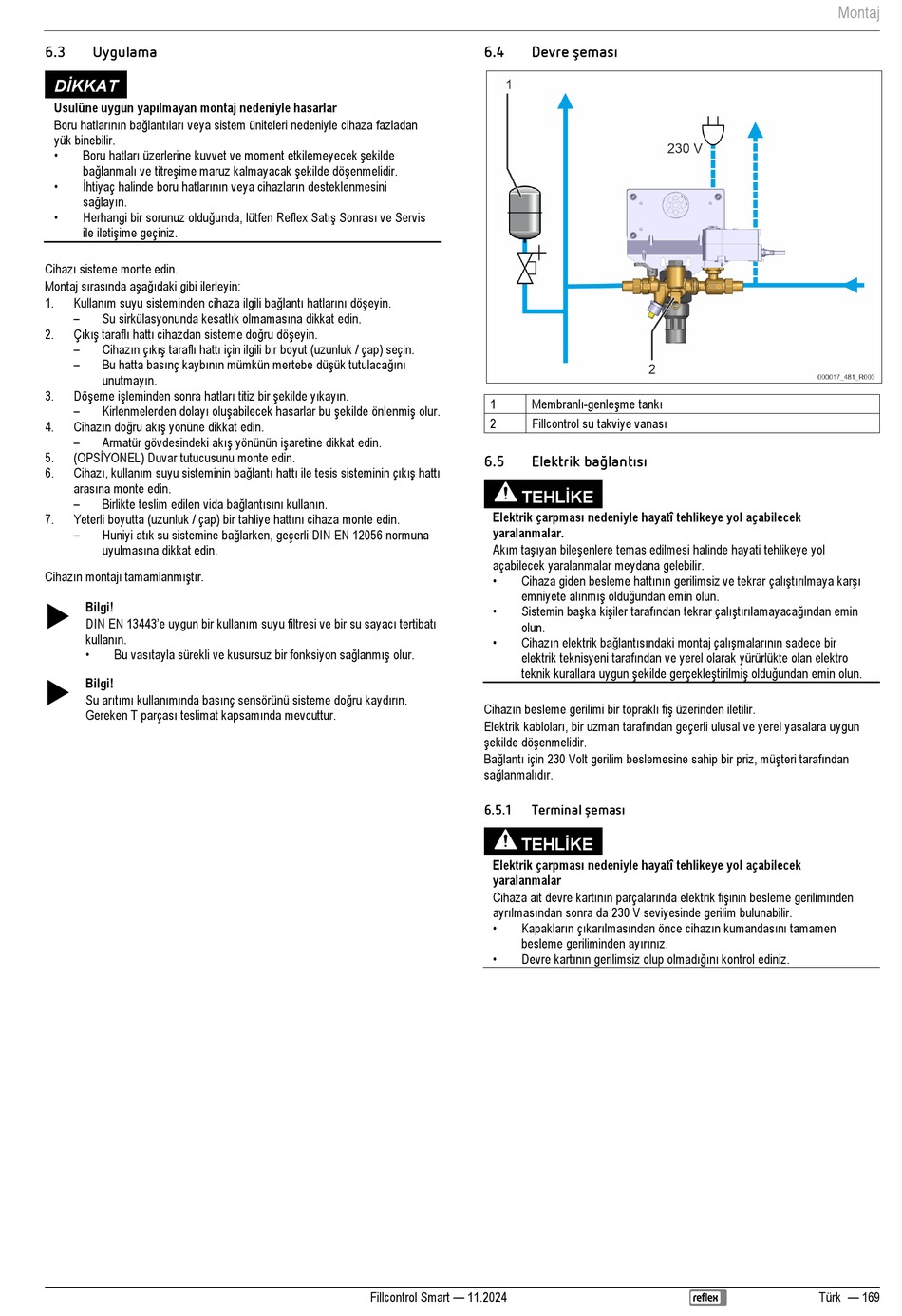

6.3
Uygulama
DİKKAT
Usulüne uygun yapılmayan montaj nedeniyle hasarlar
Boru hatlarının bağlantıları veya sistem üniteleri nedeniyle cihaza fazladan
yük binebilir.
•
Boru hatları üzerlerine kuvvet ve moment etkilemeyecek şekilde
bağlanmalı ve titreşime maruz kalmayacak şekilde döşenmelidir.
•
İhtiyaç halinde boru hatlarının veya cihazların desteklenmesini
sağlayın.
•
Herhangi bir sorunuz olduğunda, lütfen Reflex Satış Sonrası ve Servis
ile iletişime geçiniz.
Cihazı sisteme monte edin.
Montaj sırasında aşağıdaki gibi ilerleyin:
1.
Kullanım suyu sisteminden cihaza ilgili bağlantı hatlarını döşeyin.
–
Su sirkülasyonunda kesatlık olmamasına dikkat edin.
2.
Çıkış taraflı hattı cihazdan sisteme doğru döşeyin.
–
Cihazın çıkış taraflı hattı için ilgili bir boyut (uzunluk / çap) seçin.
–
Bu hatta basınç kaybının mümkün mertebe düşük tutulacağını
unutmayın.
3.
Döşeme işleminden sonra hatları titiz bir şekilde yıkayın.
–
Kirlenmelerden dolayı oluşabilecek hasarlar bu şekilde önlenmiş olur.
4.
Cihazın doğru akış yönüne dikkat edin.
–
Armatür gövdesindeki akış yönünün işaretine dikkat edin.
5.
(OPSİYONEL) Duvar tutucusunu monte edin.
6.
Cihazı, kullanım suyu sisteminin bağlantı hattı ile tesis sisteminin çıkış hattı
arasına monte edin.
–
Birlikte teslim edilen vida bağlantısını kullanın.
7.
Yeterli boyutta (uzunluk / çap) bir tahliye hattını cihaza monte edin.
–
Huniyi atık su sistemine bağlarken, geçerli DIN EN 12056 normuna
uyulmasına dikkat edin.
Cihazın montajı tamamlanmıştır.
Bilgi!
DIN EN 13443'e uygun bir kullanım suyu filtresi ve bir su sayacı tertibatı
kullanın.
•
Bu vasıtayla sürekli ve kusursuz bir fonksiyon sağlanmış olur.
Bilgi!
Su arıtımı kullanımında basınç sensörünü sisteme doğru kaydırın.
Gereken T parçası teslimat kapsamında mevcuttur.
6.4
Devre şeması
1
Membranlı-genleşme tankı
2
Fillcontrol su takviye vanası
6.5
Elektrik bağlantısı
TEHLİKE
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek
yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol
açabilecek yaralanmalar meydana gelebilir.
•
Cihaza giden besleme hattının gerilimsiz ve tekrar çalıştırılmaya karşı
emniyete alınmış olduğundan emin olun.
•
Sistemin başka kişiler tarafından tekrar çalıştırılamayacağından emin
olun.
•
Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir
elektrik teknisyeni tarafından ve yerel olarak yürürlükte olan elektro
teknik kurallara uygun şekilde gerçekleştirilmiş olduğundan emin olun.
Cihazın besleme gerilimi bir topraklı fiş üzerinden iletilir.
Elektrik kabloları, bir uzman tarafından geçerli ulusal ve yerel yasalara uygun
şekilde döşenmelidir.
Bağlantı için 230 Volt gerilim beslemesine sahip bir priz, müşteri tarafından
sağlanmalıdır.
6.5.1
Terminal şeması
TEHLİKE
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek
yaralanmalar
Cihaza ait devre kartının parçalarında elektrik fişinin besleme geriliminden
ayrılmasından sonra da 230 V seviyesinde gerilim bulunabilir.
•
Kapakların çıkarılmasından önce cihazın kumandasını tamamen
besleme geriliminden ayırınız.
•
Devre kartının gerilimsiz olup olmadığını kontrol ediniz.
Fillcontrol Smart — 11.2024
Montaj
Türk — 169
