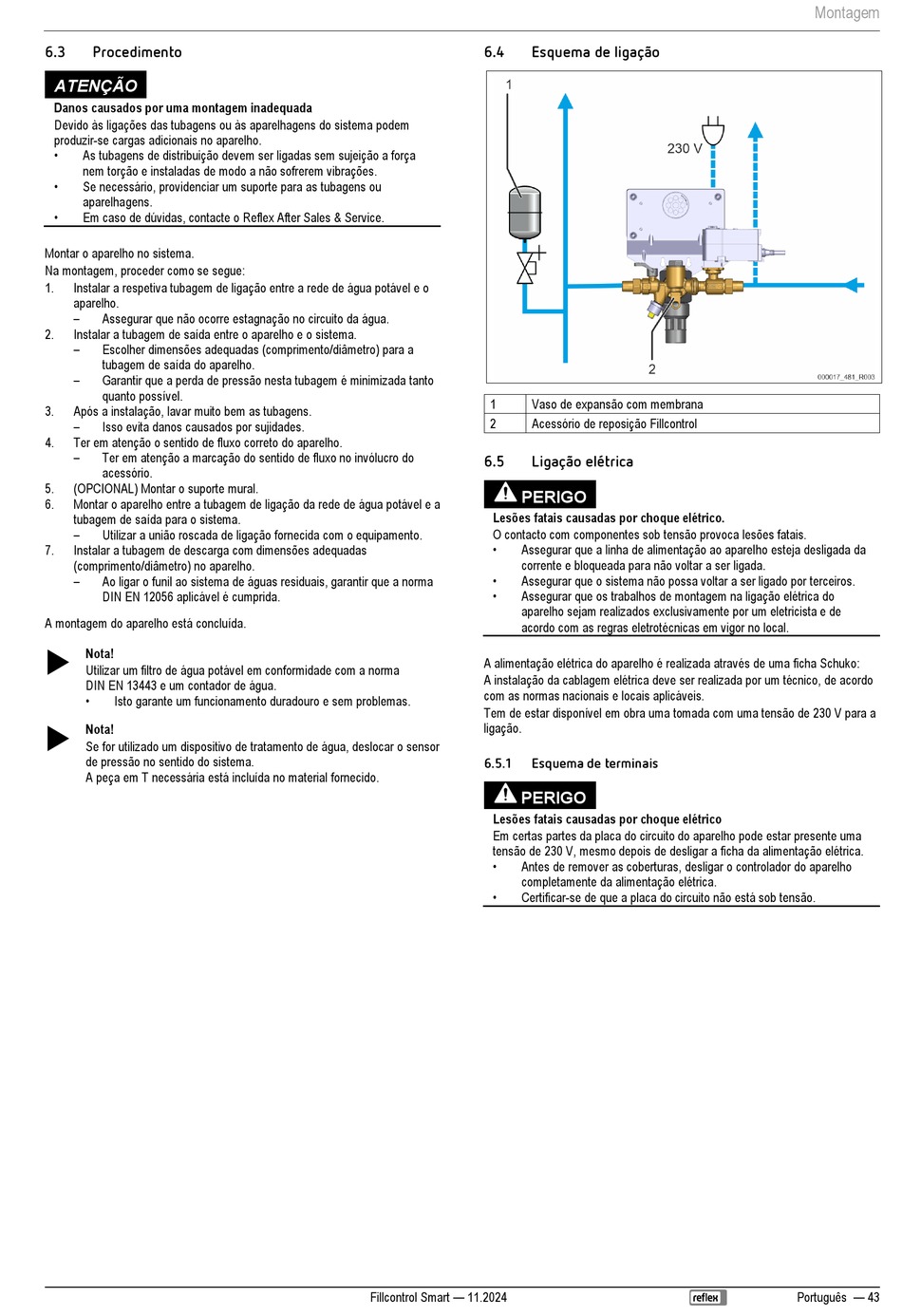

6.3
Procedimento
ATENÇÃO
Danos causados por uma montagem inadequada
Devido às ligações das tubagens ou às aparelhagens do sistema podem
produzir-se cargas adicionais no aparelho.
•
As tubagens de distribuição devem ser ligadas sem sujeição a força
nem torção e instaladas de modo a não sofrerem vibrações.
•
Se necessário, providenciar um suporte para as tubagens ou
aparelhagens.
•
Em caso de dúvidas, contacte o Reflex After Sales & Service.
Montar o aparelho no sistema.
Na montagem, proceder como se segue:
1.
Instalar a respetiva tubagem de ligação entre a rede de água potável e o
aparelho.
–
Assegurar que não ocorre estagnação no circuito da água.
2.
Instalar a tubagem de saída entre o aparelho e o sistema.
–
Escolher dimensões adequadas (comprimento/diâmetro) para a
tubagem de saída do aparelho.
–
Garantir que a perda de pressão nesta tubagem é minimizada tanto
quanto possível.
3.
Após a instalação, lavar muito bem as tubagens.
–
Isso evita danos causados por sujidades.
4.
Ter em atenção o sentido de fluxo correto do aparelho.
–
Ter em atenção a marcação do sentido de fluxo no invólucro do
acessório.
5.
(OPCIONAL) Montar o suporte mural.
6.
Montar o aparelho entre a tubagem de ligação da rede de água potável e a
tubagem de saída para o sistema.
–
Utilizar a união roscada de ligação fornecida com o equipamento.
7.
Instalar a tubagem de descarga com dimensões adequadas
(comprimento/diâmetro) no aparelho.
–
Ao ligar o funil ao sistema de águas residuais, garantir que a norma
DIN EN 12056 aplicável é cumprida.
A montagem do aparelho está concluída.
Nota!
Utilizar um filtro de água potável em conformidade com a norma
DIN EN 13443 e um contador de água.
•
Isto garante um funcionamento duradouro e sem problemas.
Nota!
Se for utilizado um dispositivo de tratamento de água, deslocar o sensor
de pressão no sentido do sistema.
A peça em T necessária está incluída no material fornecido.
6.4
Esquema de ligação
1
Vaso de expansão com membrana
2
Acessório de reposição Fillcontrol
6.5
Ligação elétrica
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
•
Assegurar que a linha de alimentação ao aparelho esteja desligada da
corrente e bloqueada para não voltar a ser ligada.
•
Assegurar que o sistema não possa voltar a ser ligado por terceiros.
•
Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de
acordo com as regras eletrotécnicas em vigor no local.
A alimentação elétrica do aparelho é realizada através de uma ficha Schuko:
A instalação da cablagem elétrica deve ser realizada por um técnico, de acordo
com as normas nacionais e locais aplicáveis.
Tem de estar disponível em obra uma tomada com uma tensão de 230 V para a
ligação.
6.5.1
Esquema de terminais
PERIGO
Lesões fatais causadas por choque elétrico
Em certas partes da placa do circuito do aparelho pode estar presente uma
tensão de 230 V, mesmo depois de desligar a ficha da alimentação elétrica.
•
Antes de remover as coberturas, desligar o controlador do aparelho
completamente da alimentação elétrica.
•
Certificar-se de que a placa do circuito não está sob tensão.
Fillcontrol Smart — 11.2024
Montagem
Português — 43
