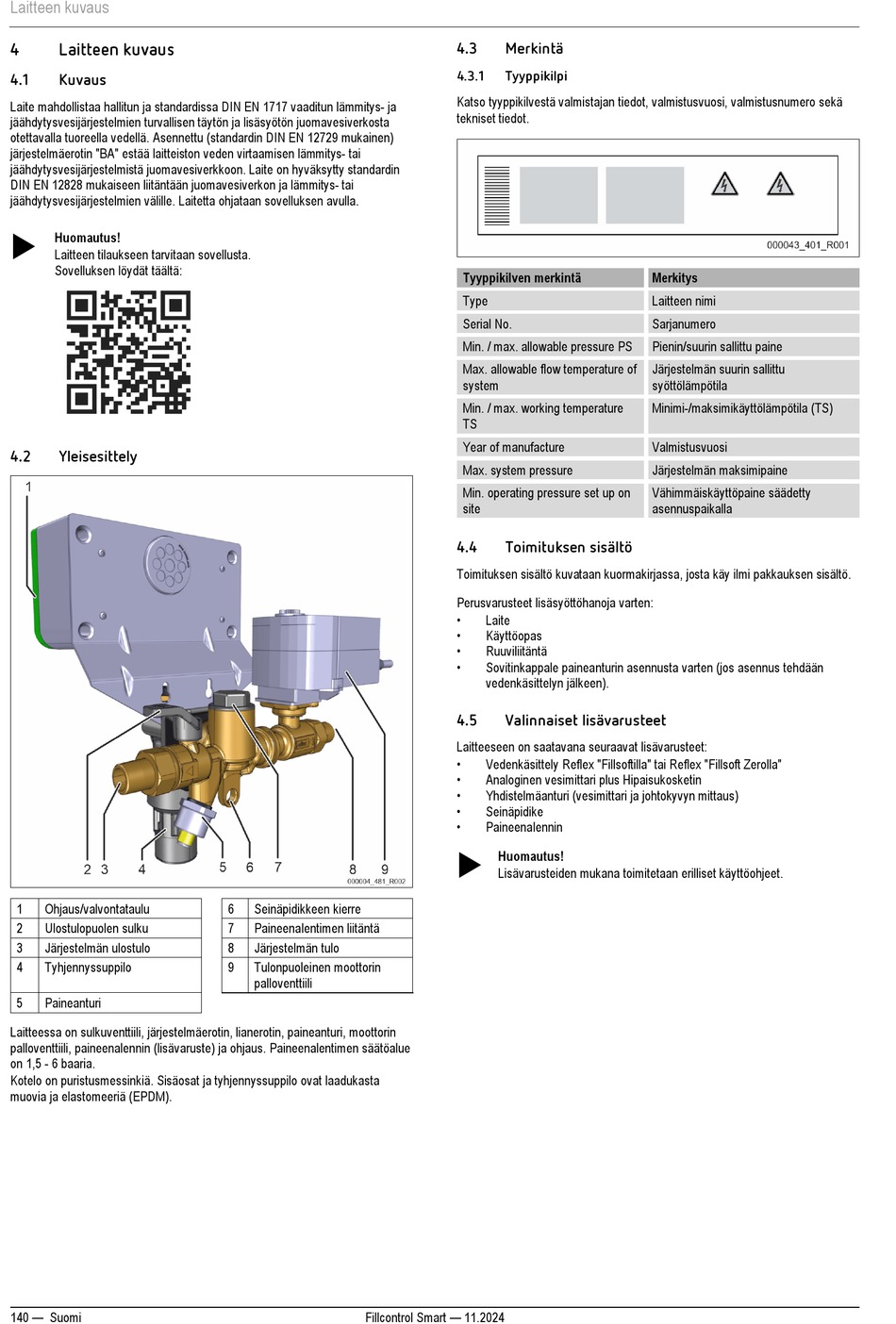

Laitteen kuvaus
4
Laitteen kuvaus
4.1
Kuvaus
Laite mahdollistaa hallitun ja standardissa DIN EN 1717 vaaditun lämmitys- ja
jäähdytysvesijärjestelmien turvallisen täytön ja lisäsyötön juomavesiverkosta
otettavalla tuoreella vedellä. Asennettu (standardin DIN EN 12729 mukainen)
järjestelmäerotin "BA" estää laitteiston veden virtaamisen lämmitys- tai
jäähdytysvesijärjestelmistä juomavesiverkkoon. Laite on hyväksytty standardin
DIN EN 12828 mukaiseen liitäntään juomavesiverkon ja lämmitys- tai
jäähdytysvesijärjestelmien välille. Laitetta ohjataan sovelluksen avulla.
Huomautus!
Laitteen tilaukseen tarvitaan sovellusta.
Sovelluksen löydät täältä:
4.2
Yleisesittely
1
Ohjaus/valvontataulu
2
Ulostulopuolen sulku
3
Järjestelmän ulostulo
4
Tyhjennyssuppilo
5
Paineanturi
Laitteessa on sulkuventtiili, järjestelmäerotin, lianerotin, paineanturi, moottorin
palloventtiili, paineenalennin (lisävaruste) ja ohjaus. Paineenalentimen säätöalue
on 1,5 - 6 baaria.
Kotelo on puristusmessinkiä. Sisäosat ja tyhjennyssuppilo ovat laadukasta
muovia ja elastomeeriä (EPDM).
140 — Suomi
6
Seinäpidikkeen kierre
7
Paineenalentimen liitäntä
8
Järjestelmän tulo
Tulonpuoleinen moottorin
9
palloventtiili
Fillcontrol Smart — 11.2024
4.3
Merkintä
4.3.1
Tyyppikilpi
Katso tyyppikilvestä valmistajan tiedot, valmistusvuosi, valmistusnumero sekä
tekniset tiedot.
Tyyppikilven merkintä
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature
TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Toimituksen sisältö
Toimituksen sisältö kuvataan kuormakirjassa, josta käy ilmi pakkauksen sisältö.
Perusvarusteet lisäsyöttöhanoja varten:
•
Laite
•
Käyttöopas
•
Ruuviliitäntä
•
Sovitinkappale paineanturin asennusta varten (jos asennus tehdään
vedenkäsittelyn jälkeen).
4.5
Valinnaiset lisävarusteet
Laitteeseen on saatavana seuraavat lisävarusteet:
•
Vedenkäsittely Reflex "Fillsoftilla" tai Reflex "Fillsoft Zerolla"
•
Analoginen vesimittari plus Hipaisukosketin
•
Yhdistelmäanturi (vesimittari ja johtokyvyn mittaus)
•
Seinäpidike
•
Paineenalennin
Huomautus!
Lisävarusteiden mukana toimitetaan erilliset käyttöohjeet.
Merkitys
Laitteen nimi
Sarjanumero
Pienin/suurin sallittu paine
Järjestelmän suurin sallittu
syöttölämpötila
Minimi-/maksimikäyttölämpötila (TS)
Valmistusvuosi
Järjestelmän maksimipaine
Vähimmäiskäyttöpaine säädetty
asennuspaikalla
