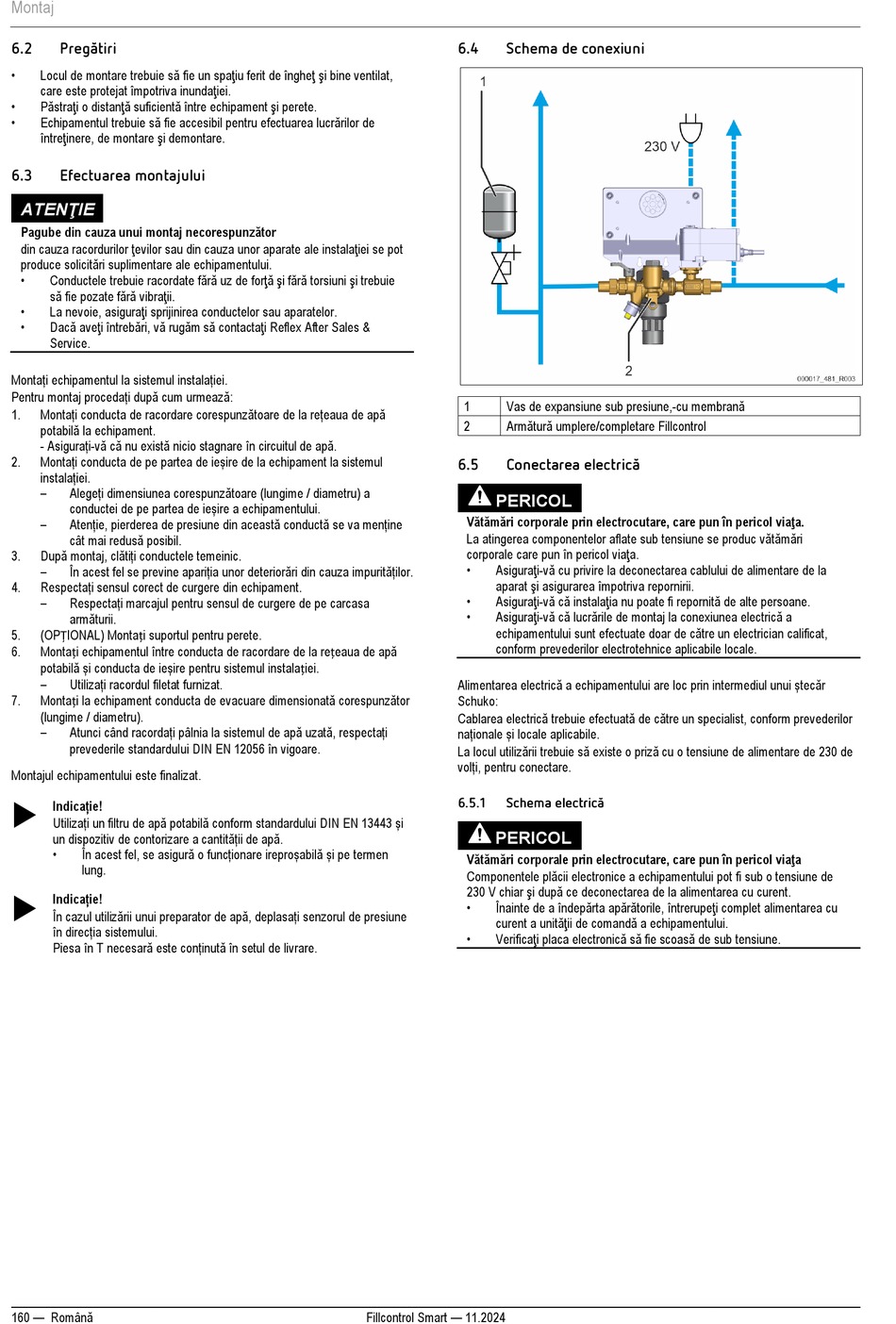

Montaj
6.2
Pregătiri
•
Locul de montare trebuie să fie un spaţiu ferit de îngheţ şi bine ventilat,
care este protejat împotriva inundaţiei.
•
Păstraţi o distanţă suficientă între echipament şi perete.
•
Echipamentul trebuie să fie accesibil pentru efectuarea lucrărilor de
întreţinere, de montare şi demontare.
6.3
Efectuarea montajului
ATENŢIE
Pagube din cauza unui montaj necorespunzător
din cauza racordurilor ţevilor sau din cauza unor aparate ale instalaţiei se pot
produce solicitări suplimentare ale echipamentului.
•
Conductele trebuie racordate fără uz de forţă şi fără torsiuni şi trebuie
să fie pozate fără vibraţii.
•
La nevoie, asiguraţi sprijinirea conductelor sau aparatelor.
•
Dacă aveţi întrebări, vă rugăm să contactaţi Reflex After Sales &
Service.
Montați echipamentul la sistemul instalației.
Pentru montaj procedați după cum urmează:
1.
Montați conducta de racordare corespunzătoare de la rețeaua de apă
potabilă la echipament.
- Asigurați-vă că nu există nicio stagnare în circuitul de apă.
2.
Montați conducta de pe partea de ieșire de la echipament la sistemul
instalației.
–
Alegeți dimensiunea corespunzătoare (lungime / diametru) a
conductei de pe partea de ieșire a echipamentului.
–
Atenție, pierderea de presiune din această conductă se va menține
cât mai redusă posibil.
3.
După montaj, clătiți conductele temeinic.
–
În acest fel se previne apariția unor deteriorări din cauza impurităților.
4.
Respectați sensul corect de curgere din echipament.
–
Respectați marcajul pentru sensul de curgere de pe carcasa
armăturii.
5.
(OPȚIONAL) Montați suportul pentru perete.
6.
Montați echipamentul între conducta de racordare de la rețeaua de apă
potabilă și conducta de ieșire pentru sistemul instalației.
–
Utilizați racordul filetat furnizat.
7.
Montați la echipament conducta de evacuare dimensionată corespunzător
(lungime / diametru).
–
Atunci când racordați pâlnia la sistemul de apă uzată, respectați
prevederile standardului DIN EN 12056 în vigoare.
Montajul echipamentului este finalizat.
Indicație!
Utilizați un filtru de apă potabilă conform standardului DIN EN 13443 și
un dispozitiv de contorizare a cantității de apă.
•
În acest fel, se asigură o funcționare ireproșabilă și pe termen
lung.
Indicație!
În cazul utilizării unui preparator de apă, deplasați senzorul de presiune
în direcția sistemului.
Piesa în T necesară este conținută în setul de livrare.
160 — Română
6.4
Schema de conexiuni
1
Vas de expansiune sub presiune,-cu membrană
2
Armătură umplere/completare Fillcontrol
6.5
Conectarea electrică
PERICOL
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
La atingerea componentelor aflate sub tensiune se produc vătămări
corporale care pun în pericol viaţa.
•
Asiguraţi-vă cu privire la deconectarea cablului de alimentare de la
aparat şi asigurarea împotriva repornirii.
•
Asiguraţi-vă că instalaţia nu poate fi repornită de alte persoane.
•
Asiguraţi-vă că lucrările de montaj la conexiunea electrică a
echipamentului sunt efectuate doar de către un electrician calificat,
conform prevederilor electrotehnice aplicabile locale.
Alimentarea electrică a echipamentului are loc prin intermediul unui ștecăr
Schuko:
Cablarea electrică trebuie efectuată de către un specialist, conform prevederilor
naționale și locale aplicabile.
La locul utilizării trebuie să existe o priză cu o tensiune de alimentare de 230 de
volți, pentru conectare.
6.5.1
Schema electrică
PERICOL
Vătămări corporale prin electrocutare, care pun în pericol viaţa
Componentele plăcii electronice a echipamentului pot fi sub o tensiune de
230 V chiar şi după ce deconectarea de la alimentarea cu curent.
•
Înainte de a îndepărta apărătorile, întrerupeţi complet alimentarea cu
curent a unităţii de comandă a echipamentului.
•
Verificaţi placa electronică să fie scoasă de sub tensiune.
Fillcontrol Smart — 11.2024
