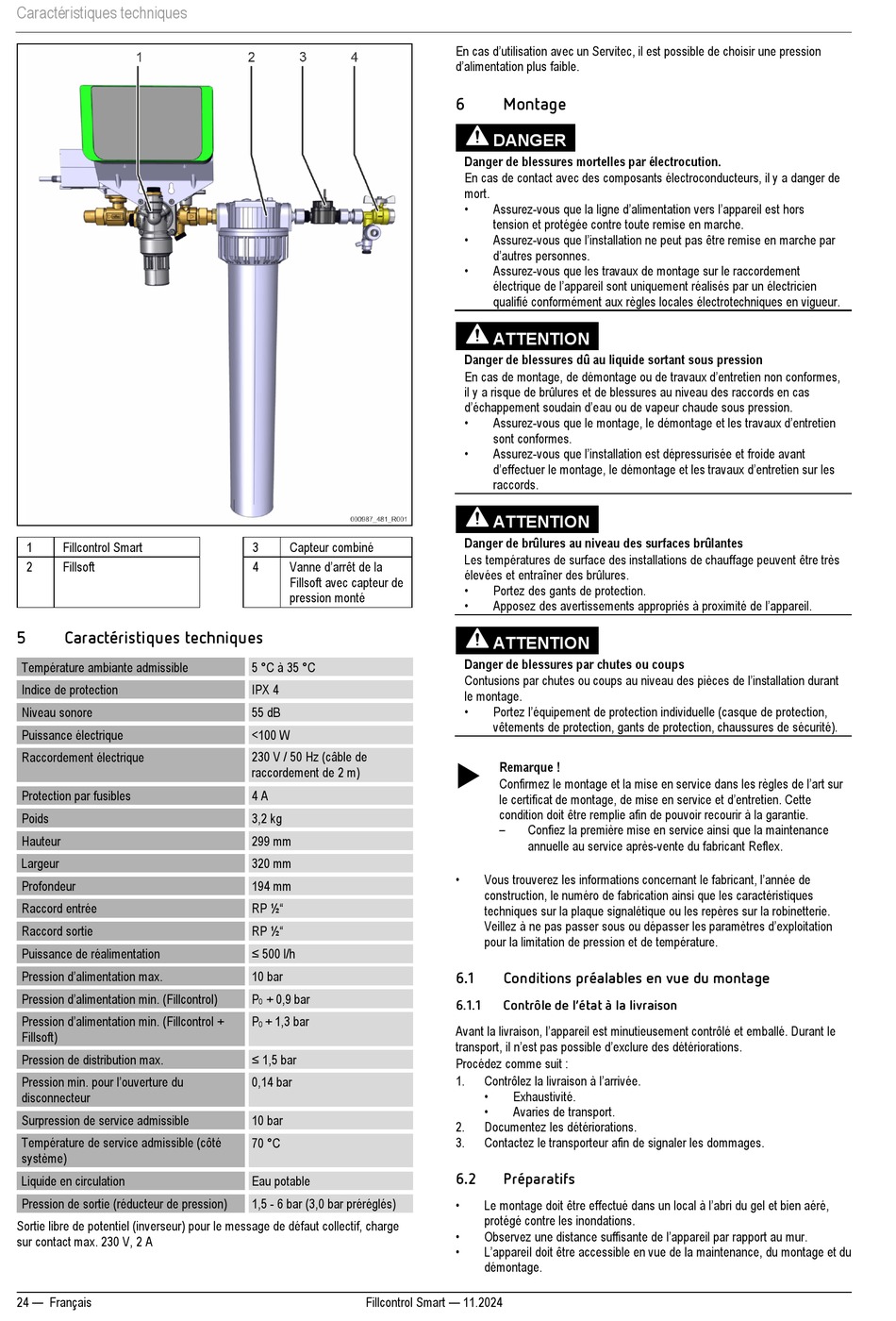

Caractéristiques techniques
1
Fillcontrol Smart
2
Fillsoft
5
Caractéristiques techniques
Température ambiante admissible
Indice de protection
Niveau sonore
Puissance électrique
Raccordement électrique
Protection par fusibles
Poids
Hauteur
Largeur
Profondeur
Raccord entrée
Raccord sortie
Puissance de réalimentation
Pression d'alimentation max.
Pression d'alimentation min. (Fillcontrol)
Pression d'alimentation min. (Fillcontrol +
Fillsoft)
Pression de distribution max.
Pression min. pour l'ouverture du
disconnecteur
Surpression de service admissible
Température de service admissible (côté
système)
Liquide en circulation
Pression de sortie (réducteur de pression)
Sortie libre de potentiel (inverseur) pour le message de défaut collectif, charge
sur contact max. 230 V, 2 A
24 — Français
3
Capteur combiné
4
Vanne d'arrêt de la
Fillsoft avec capteur de
pression monté
5 °C à 35 °C
IPX 4
55 dB
<100 W
230 V / 50 Hz (câble de
raccordement de 2 m)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P
+ 0,9 bar
0
P
+ 1,3 bar
0
≤ 1,5 bar
0,14 bar
10 bar
70 °C
Eau potable
1,5 - 6 bar (3,0 bar préréglés)
Fillcontrol Smart — 11.2024
En cas d'utilisation avec un Servitec, il est possible de choisir une pression
d'alimentation plus faible.
6
Montage
DANGER
Danger de blessures mortelles par électrocution.
En cas de contact avec des composants électroconducteurs, il y a danger de
mort.
•
Assurez-vous que la ligne d'alimentation vers l'appareil est hors
tension et protégée contre toute remise en marche.
•
Assurez-vous que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Assurez-vous que les travaux de montage sur le raccordement
électrique de l'appareil sont uniquement réalisés par un électricien
qualifié conformément aux règles locales électrotechniques en vigueur.
ATTENTION
Danger de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou de travaux d'entretien non conformes,
il y a risque de brûlures et de blessures au niveau des raccords en cas
d'échappement soudain d'eau ou de vapeur chaude sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
•
Assurez-vous que l'installation est dépressurisée et froide avant
d'effectuer le montage, le démontage et les travaux d'entretien sur les
raccords.
ATTENTION
Danger de brûlures au niveau des surfaces brûlantes
Les températures de surface des installations de chauffage peuvent être très
élevées et entraîner des brûlures.
•
Portez des gants de protection.
•
Apposez des avertissements appropriés à proximité de l'appareil.
ATTENTION
Danger de blessures par chutes ou coups
Contusions par chutes ou coups au niveau des pièces de l'installation durant
le montage.
•
Portez l'équipement de protection individuelle (casque de protection,
vêtements de protection, gants de protection, chaussures de sécurité).
Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur
le certificat de montage, de mise en service et d'entretien. Cette
condition doit être remplie afin de pouvoir recourir à la garantie.
–
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
•
Vous trouverez les informations concernant le fabricant, l'année de
construction, le numéro de fabrication ainsi que les caractéristiques
techniques sur la plaque signalétique ou les repères sur la robinetterie.
Veillez à ne pas passer sous ou dépasser les paramètres d'exploitation
pour la limitation de pression et de température.
6.1
Conditions préalables en vue du montage
6.1.1
Contrôle de l'état à la livraison
Avant la livraison, l'appareil est minutieusement contrôlé et emballé. Durant le
transport, il n'est pas possible d'exclure des détériorations.
Procédez comme suit :
1.
Contrôlez la livraison à l'arrivée.
•
Exhaustivité.
•
Avaries de transport.
2.
Documentez les détériorations.
3.
Contactez le transporteur afin de signaler les dommages.
6.2
Préparatifs
•
Le montage doit être effectué dans un local à l'abri du gel et bien aéré,
protégé contre les inondations.
•
Observez une distance suffisante de l'appareil par rapport au mur.
•
L'appareil doit être accessible en vue de la maintenance, du montage et du
démontage.
