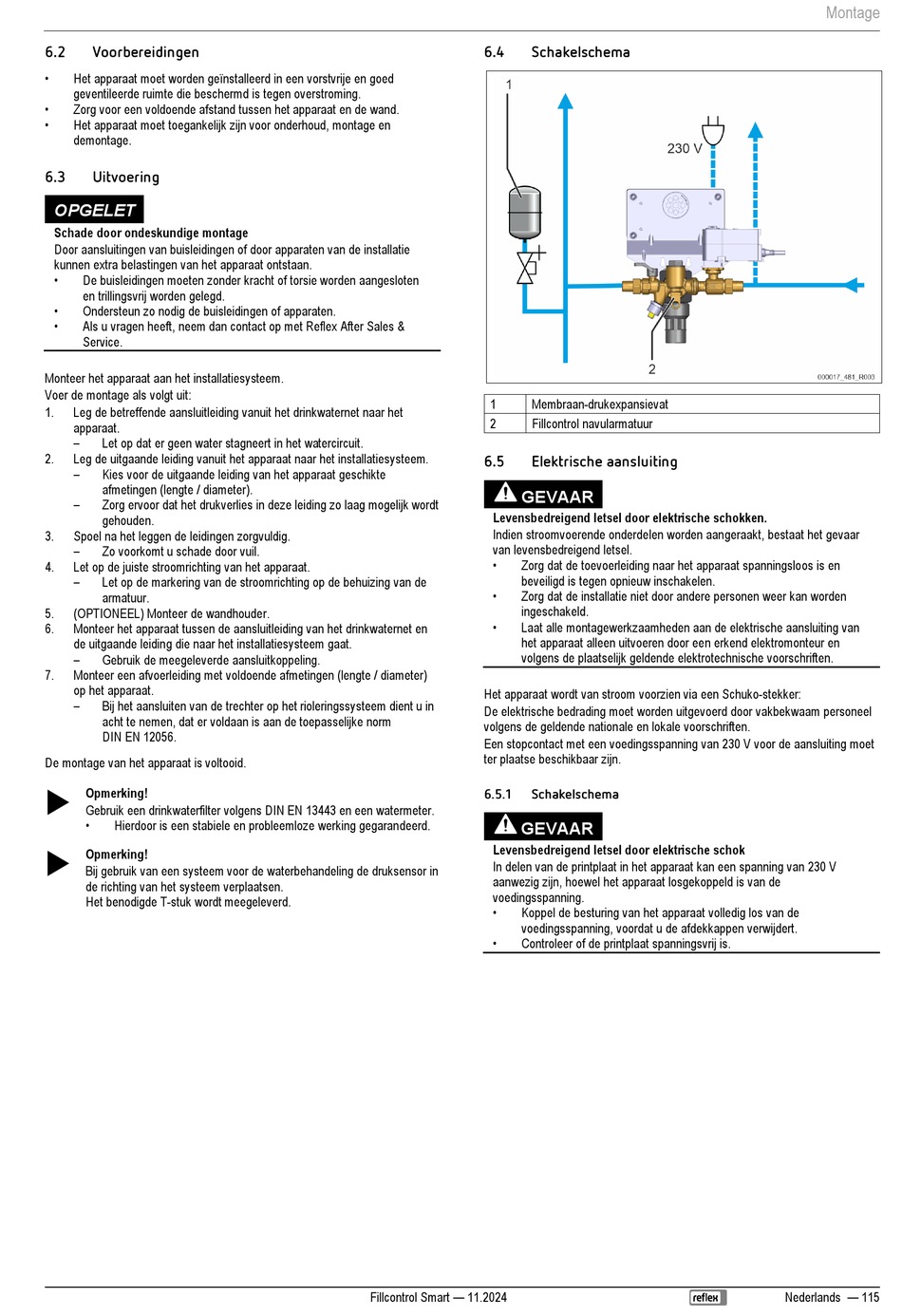

6.2
Voorbereidingen
•
Het apparaat moet worden geïnstalleerd in een vorstvrije en goed
geventileerde ruimte die beschermd is tegen overstroming.
•
Zorg voor een voldoende afstand tussen het apparaat en de wand.
•
Het apparaat moet toegankelijk zijn voor onderhoud, montage en
demontage.
6.3
Uitvoering
OPGELET
Schade door ondeskundige montage
Door aansluitingen van buisleidingen of door apparaten van de installatie
kunnen extra belastingen van het apparaat ontstaan.
•
De buisleidingen moeten zonder kracht of torsie worden aangesloten
en trillingsvrij worden gelegd.
•
Ondersteun zo nodig de buisleidingen of apparaten.
•
Als u vragen heeft, neem dan contact op met Reflex After Sales &
Service.
Monteer het apparaat aan het installatiesysteem.
Voer de montage als volgt uit:
1.
Leg de betreffende aansluitleiding vanuit het drinkwaternet naar het
apparaat.
–
Let op dat er geen water stagneert in het watercircuit.
2.
Leg de uitgaande leiding vanuit het apparaat naar het installatiesysteem.
–
Kies voor de uitgaande leiding van het apparaat geschikte
afmetingen (lengte / diameter).
–
Zorg ervoor dat het drukverlies in deze leiding zo laag mogelijk wordt
gehouden.
3.
Spoel na het leggen de leidingen zorgvuldig.
–
Zo voorkomt u schade door vuil.
4.
Let op de juiste stroomrichting van het apparaat.
–
Let op de markering van de stroomrichting op de behuizing van de
armatuur.
5.
(OPTIONEEL) Monteer de wandhouder.
6.
Monteer het apparaat tussen de aansluitleiding van het drinkwaternet en
de uitgaande leiding die naar het installatiesysteem gaat.
–
Gebruik de meegeleverde aansluitkoppeling.
7.
Monteer een afvoerleiding met voldoende afmetingen (lengte / diameter)
op het apparaat.
–
Bij het aansluiten van de trechter op het rioleringssysteem dient u in
acht te nemen, dat er voldaan is aan de toepasselijke norm
DIN EN 12056.
De montage van het apparaat is voltooid.
Opmerking!
Gebruik een drinkwaterfilter volgens DIN EN 13443 en een watermeter.
•
Hierdoor is een stabiele en probleemloze werking gegarandeerd.
Opmerking!
Bij gebruik van een systeem voor de waterbehandeling de druksensor in
de richting van het systeem verplaatsen.
Het benodigde T-stuk wordt meegeleverd.
6.4
Schakelschema
1
Membraan-drukexpansievat
2
Fillcontrol navularmatuur
6.5
Elektrische aansluiting
GEVAAR
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende onderdelen worden aangeraakt, bestaat het gevaar
van levensbedreigend letsel.
•
Zorg dat de toevoerleiding naar het apparaat spanningsloos is en
beveiligd is tegen opnieuw inschakelen.
•
Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
•
Laat alle montagewerkzaamheden aan de elektrische aansluiting van
het apparaat alleen uitvoeren door een erkend elektromonteur en
volgens de plaatselijk geldende elektrotechnische voorschriften.
Het apparaat wordt van stroom voorzien via een Schuko-stekker:
De elektrische bedrading moet worden uitgevoerd door vakbekwaam personeel
volgens de geldende nationale en lokale voorschriften.
Een stopcontact met een voedingsspanning van 230 V voor de aansluiting moet
ter plaatse beschikbaar zijn.
6.5.1
Schakelschema
GEVAAR
Levensbedreigend letsel door elektrische schok
In delen van de printplaat in het apparaat kan een spanning van 230 V
aanwezig zijn, hoewel het apparaat losgekoppeld is van de
voedingsspanning.
•
Koppel de besturing van het apparaat volledig los van de
voedingsspanning, voordat u de afdekkappen verwijdert.
•
Controleer of de printplaat spanningsvrij is.
Fillcontrol Smart — 11.2024
Montage
Nederlands — 115
