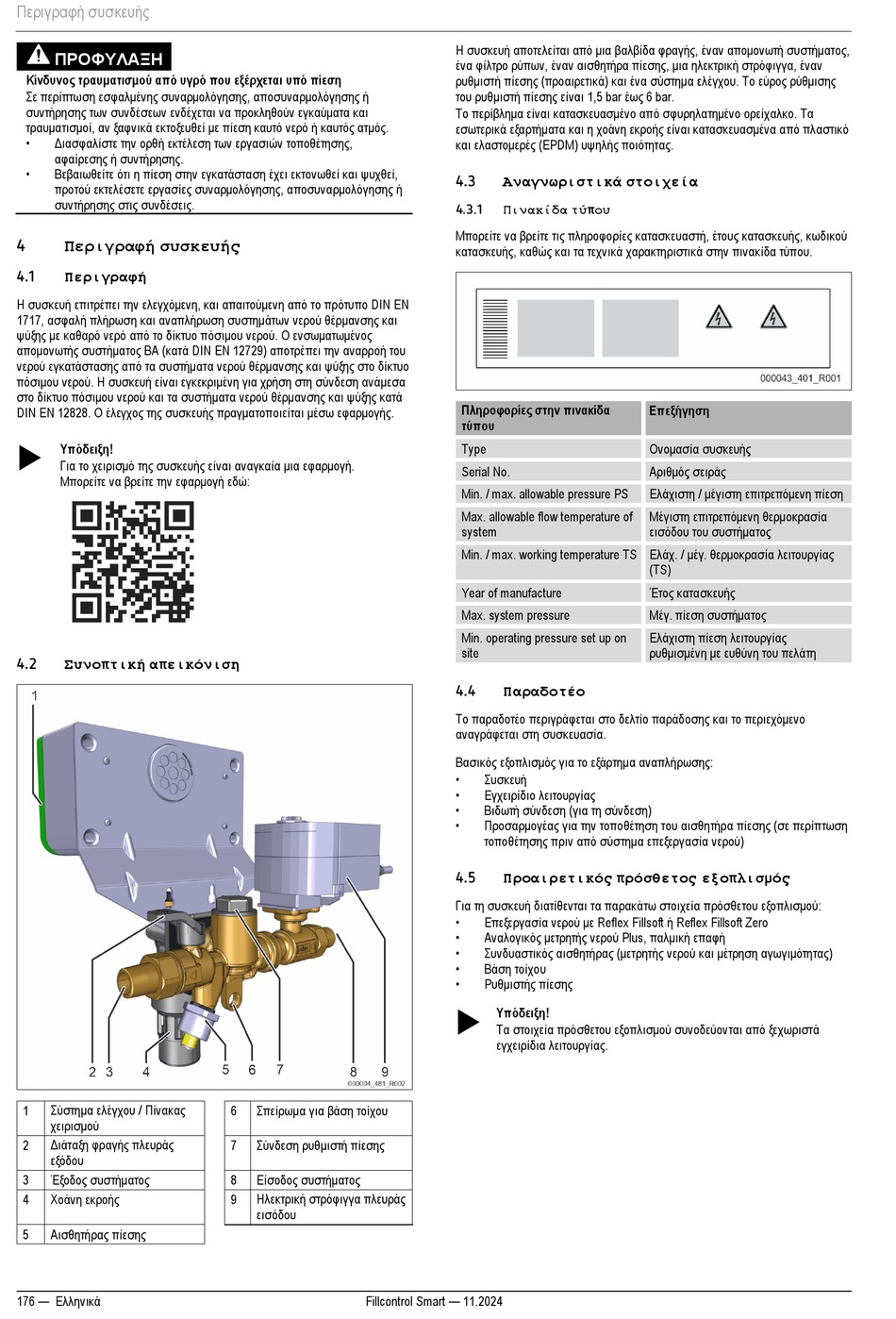

Περιγραφή συσκευής
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος τραυματισμού από υγρό που εξέρχεται υπό πίεση
Σε περίπτωση εσφαλμένης συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης των συνδέσεων ενδέχεται να προκληθούν εγκαύματα και
τραυματισμοί, αν ξαφνικά εκτοξευθεί με πίεση καυτό νερό ή καυτός ατμός.
•
Διασφαλίστε την ορθή εκτέλεση των εργασιών τοποθέτησης,
αφαίρεσης ή συντήρησης.
•
Βεβαιωθείτε ότι η πίεση στην εγκατάσταση έχει εκτονωθεί και ψυχθεί,
προτού εκτελέσετε εργασίες συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης στις συνδέσεις.
Περιγραφή συσκευής
4
Περιγραφή
4.1
Η συσκευή επιτρέπει την ελεγχόμενη, και απαιτούμενη από το πρότυπο DIN EN
1717, ασφαλή πλήρωση και αναπλήρωση συστημάτων νερού θέρμανσης και
ψύξης με καθαρό νερό από το δίκτυο πόσιμου νερού. Ο ενσωματωμένος
απομονωτής συστήματος BA (κατά DIN EN 12729) αποτρέπει την αναρροή του
νερού εγκατάστασης από τα συστήματα νερού θέρμανσης και ψύξης στο δίκτυο
πόσιμου νερού. Η συσκευή είναι εγκεκριμένη για χρήση στη σύνδεση ανάμεσα
στο δίκτυο πόσιμου νερού και τα συστήματα νερού θέρμανσης και ψύξης κατά
DIN EN 12828. Ο έλεγχος της συσκευής πραγματοποιείται μέσω εφαρμογής.
Υπόδειξη!
Για το χειρισμό της συσκευής είναι αναγκαία μια εφαρμογή.
Μπορείτε να βρείτε την εφαρμογή εδώ:
Συνοπτική απεικόνιση
4.2
Σύστημα ελέγχου / Πίνακας
1
χειρισμού
2
Διάταξη φραγής πλευράς
εξόδου
3
Έξοδος συστήματος
4
Χοάνη εκροής
5
Αισθητήρας πίεσης
176 — Ελληνικά
6
Σπείρωμα για βάση τοίχου
7
Σύνδεση ρυθμιστή πίεσης
8
Είσοδος συστήματος
9
Ηλεκτρική στρόφιγγα πλευράς
εισόδου
Fillcontrol Smart — 11.2024
Η συσκευή αποτελείται από μια βαλβίδα φραγής, έναν απομονωτή συστήματος,
ένα φίλτρο ρύπων, έναν αισθητήρα πίεσης, μια ηλεκτρική στρόφιγγα, έναν
ρυθμιστή πίεσης (προαιρετικά) και ένα σύστημα ελέγχου. Το εύρος ρύθμισης
του ρυθμιστή πίεσης είναι 1,5 bar έως 6 bar.
Το περίβλημα είναι κατασκευασμένο από σφυρηλατημένο ορείχαλκο. Τα
εσωτερικά εξαρτήματα και η χοάνη εκροής είναι κατασκευασμένα από πλαστικό
και ελαστομερές (EPDM) υψηλής ποιότητας.
Αναγνωριστικά στοιχεία
4.3
Πινακίδα τύπου
4.3.1
Μπορείτε να βρείτε τις πληροφορίες κατασκευαστή, έτους κατασκευής, κωδικού
κατασκευής, καθώς και τα τεχνικά χαρακτηριστικά στην πινακίδα τύπου.
Πληροφορίες στην πινακίδα
τύπου
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Ελάχ. / μέγ. θερμοκρασία λειτουργίας
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Παραδοτέο
4.4
Το παραδοτέο περιγράφεται στο δελτίο παράδοσης και το περιεχόμενο
αναγράφεται στη συσκευασία.
Βασικός εξοπλισμός για το εξάρτημα αναπλήρωσης:
•
Συσκευή
•
Εγχειρίδιο λειτουργίας
•
Βιδωτή σύνδεση (για τη σύνδεση)
•
Προσαρμογέας για την τοποθέτηση του αισθητήρα πίεσης (σε περίπτωση
τοποθέτησης πριν από σύστημα επεξεργασία νερού)
Προαιρετικός πρόσθετος εξοπλισμός
4.5
Για τη συσκευή διατίθενται τα παρακάτω στοιχεία πρόσθετου εξοπλισμού:
•
Επεξεργασία νερού με Reflex Fillsoft ή Reflex Fillsoft Zero
•
Αναλογικός μετρητής νερού Plus, παλμική επαφή
•
Συνδυαστικός αισθητήρας (μετρητής νερού και μέτρηση αγωγιμότητας)
•
Βάση τοίχου
•
Ρυθμιστής πίεσης
Υπόδειξη!
Τα στοιχεία πρόσθετου εξοπλισμού συνοδεύονται από ξεχωριστά
εγχειρίδια λειτουργίας.
Επεξήγηση
Ονομασία συσκευής
Αριθμός σειράς
Ελάχιστη / μέγιστη επιτρεπόμενη πίεση
Μέγιστη επιτρεπόμενη θερμοκρασία
εισόδου του συστήματος
(TS)
Έτος κατασκευής
Μέγ. πίεση συστήματος
Ελάχιστη πίεση λειτουργίας
ρυθμισμένη με ευθύνη του πελάτη
