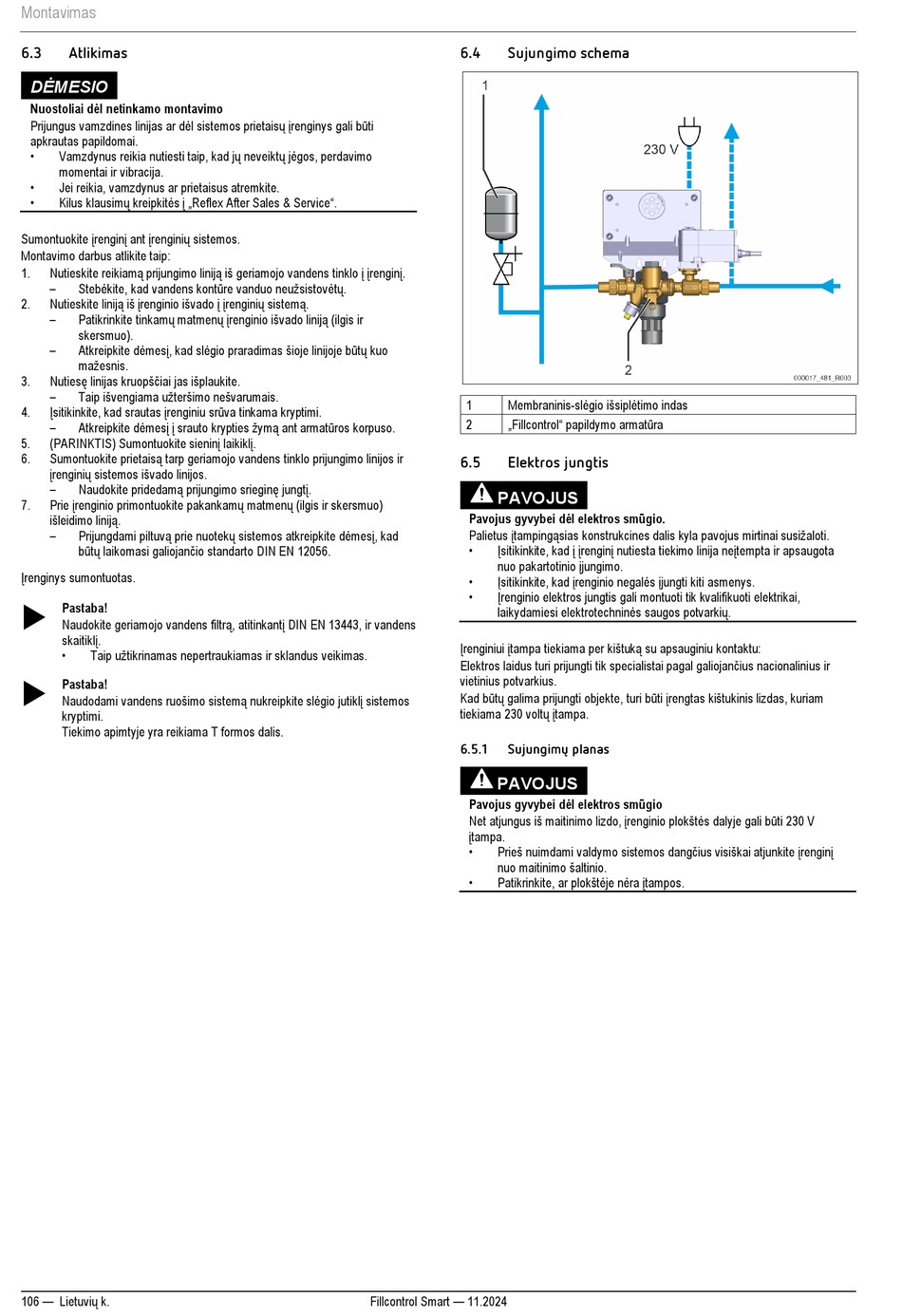

Montavimas
6.3
Atlikimas
DĖMESIO
Nuostoliai dėl netinkamo montavimo
Prijungus vamzdines linijas ar dėl sistemos prietaisų įrenginys gali būti
apkrautas papildomai.
•
Vamzdynus reikia nutiesti taip, kad jų neveiktų jėgos, perdavimo
momentai ir vibracija.
•
Jei reikia, vamzdynus ar prietaisus atremkite.
•
Kilus klausimų kreipkitės į „Reflex After Sales & Service".
Sumontuokite įrenginį ant įrenginių sistemos.
Montavimo darbus atlikite taip:
1.
Nutieskite reikiamą prijungimo liniją iš geriamojo vandens tinklo į įrenginį.
–
Stebėkite, kad vandens kontūre vanduo neužsistovėtų.
2.
Nutieskite liniją iš įrenginio išvado į įrenginių sistemą.
–
Patikrinkite tinkamų matmenų įrenginio išvado liniją (ilgis ir
skersmuo).
–
Atkreipkite dėmesį, kad slėgio praradimas šioje linijoje būtų kuo
mažesnis.
3.
Nutiesę linijas kruopščiai jas išplaukite.
–
Taip išvengiama užteršimo nešvarumais.
4.
Įsitikinkite, kad srautas įrenginiu srūva tinkama kryptimi.
–
Atkreipkite dėmesį į srauto krypties žymą ant armatūros korpuso.
5.
(PARINKTIS) Sumontuokite sieninį laikiklį.
6.
Sumontuokite prietaisą tarp geriamojo vandens tinklo prijungimo linijos ir
įrenginių sistemos išvado linijos.
–
Naudokite pridedamą prijungimo srieginę jungtį.
7.
Prie įrenginio primontuokite pakankamų matmenų (ilgis ir skersmuo)
išleidimo liniją.
–
Prijungdami piltuvą prie nuotekų sistemos atkreipkite dėmesį, kad
būtų laikomasi galiojančio standarto DIN EN 12056.
Įrenginys sumontuotas.
Pastaba!
Naudokite geriamojo vandens filtrą, atitinkantį DIN EN 13443, ir vandens
skaitiklį.
•
Taip užtikrinamas nepertraukiamas ir sklandus veikimas.
Pastaba!
Naudodami vandens ruošimo sistemą nukreipkite slėgio jutiklį sistemos
kryptimi.
Tiekimo apimtyje yra reikiama T formos dalis.
106 — Lietuvių k.
6.4
Sujungimo schema
1
Membraninis-slėgio išsiplėtimo indas
2
„Fillcontrol" papildymo armatūra
6.5
Elektros jungtis
PAVOJUS
Pavojus gyvybei dėl elektros smūgio.
Palietus įtampingąsias konstrukcines dalis kyla pavojus mirtinai susižaloti.
•
Įsitikinkite, kad į įrenginį nutiesta tiekimo linija neįtempta ir apsaugota
nuo pakartotinio įjungimo.
•
Įsitikinkite, kad įrenginio negalės įjungti kiti asmenys.
•
Įrenginio elektros jungtis gali montuoti tik kvalifikuoti elektrikai,
laikydamiesi elektrotechninės saugos potvarkių.
Įrenginiui įtampa tiekiama per kištuką su apsauginiu kontaktu:
Elektros laidus turi prijungti tik specialistai pagal galiojančius nacionalinius ir
vietinius potvarkius.
Kad būtų galima prijungti objekte, turi būti įrengtas kištukinis lizdas, kuriam
tiekiama 230 voltų įtampa.
6.5.1
Sujungimų planas
PAVOJUS
Pavojus gyvybei dėl elektros smūgio
Net atjungus iš maitinimo lizdo, įrenginio plokštės dalyje gali būti 230 V
įtampa.
•
Prieš nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį
nuo maitinimo šaltinio.
•
Patikrinkite, ar plokštėje nėra įtampos.
Fillcontrol Smart — 11.2024
