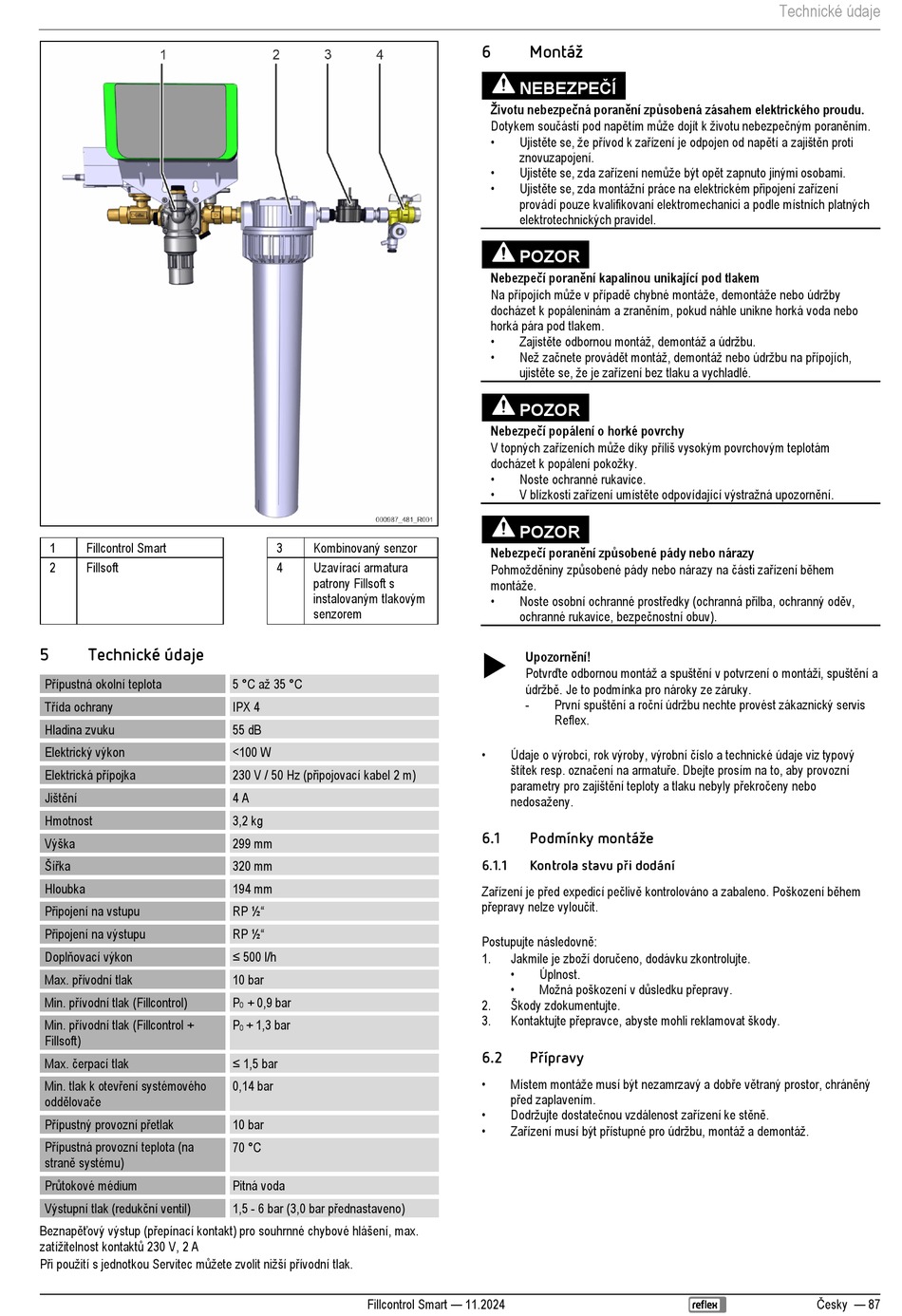

1
Fillcontrol Smart
2
Fillsoft
5
Technické údaje
Přípustná okolní teplota
Třída ochrany
Hladina zvuku
Elektrický výkon
Elektrická přípojka
Jištění
Hmotnost
Výška
Šířka
Hloubka
Připojení na vstupu
Připojení na výstupu
Doplňovací výkon
Max. přívodní tlak
Min. přívodní tlak (Fillcontrol)
Min. přívodní tlak (Fillcontrol +
Fillsoft)
Max. čerpací tlak
Min. tlak k otevření systémového
oddělovače
Přípustný provozní přetlak
Přípustná provozní teplota (na
straně systému)
Průtokové médium
Výstupní tlak (redukční ventil)
Beznapěťový výstup (přepínací kontakt) pro souhrnné chybové hlášení, max.
zatížitelnost kontaktů 230 V, 2 A
Při použití s jednotkou Servitec můžete zvolit nižší přívodní tlak.
3
Kombinovaný senzor
4
Uzavírací armatura
patrony Fillsoft s
instalovaným tlakovým
senzorem
5 °C až 35 °C
IPX 4
55 dB
<100 W
230 V / 50 Hz (připojovací kabel 2 m)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P
+ 0,9 bar
0
P
+ 1,3 bar
0
≤ 1,5 bar
0,14 bar
10 bar
70 °C
Pitná voda
1,5 - 6 bar (3,0 bar přednastaveno)
Fillcontrol Smart — 11.2024
6
Montáž
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zásahem elektrického proudu.
Dotykem součástí pod napětím může dojít k životu nebezpečným poraněním.
•
Ujistěte se, že přívod k zařízení je odpojen od napětí a zajištěn proti
znovuzapojení.
•
Ujistěte se, zda zařízení nemůže být opět zapnuto jinými osobami.
•
Ujistěte se, zda montážní práce na elektrickém připojení zařízení
provádí pouze kvalifikovaní elektromechanici a podle místních platných
elektrotechnických pravidel.
POZOR
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
•
Zajistěte odbornou montáž, demontáž a údržbu.
•
Než začnete provádět montáž, demontáž nebo údržbu na přípojích,
ujistěte se, že je zařízení bez tlaku a vychladlé.
POZOR
Nebezpečí popálení o horké povrchy
V topných zařízeních může díky příliš vysokým povrchovým teplotám
docházet k popálení pokožky.
•
Noste ochranné rukavice.
•
V blízkosti zařízení umístěte odpovídající výstražná upozornění.
POZOR
Nebezpečí poranění způsobené pády nebo nárazy
Pohmožděniny způsobené pády nebo nárazy na části zařízení během
montáže.
•
Noste osobní ochranné prostředky (ochranná přilba, ochranný oděv,
ochranné rukavice, bezpečnostní obuv).
Upozornění!
Potvrďte odbornou montáž a spuštění v potvrzení o montáži, spuštění a
údržbě. Je to podmínka pro nároky ze záruky.
-
První spuštění a roční údržbu nechte provést zákaznický servis
Reflex.
•
Údaje o výrobci, rok výroby, výrobní číslo a technické údaje viz typový
štítek resp. označení na armatuře. Dbejte prosím na to, aby provozní
parametry pro zajištění teploty a tlaku nebyly překročeny nebo
nedosaženy.
6.1
Podmínky montáže
6.1.1
Kontrola stavu při dodání
Zařízení je před expedicí pečlivě kontrolováno a zabaleno. Poškození během
přepravy nelze vyloučit.
Postupujte následovně:
1.
Jakmile je zboží doručeno, dodávku zkontrolujte.
•
Úplnost.
•
Možná poškození v důsledku přepravy.
2.
Škody zdokumentujte.
3.
Kontaktujte přepravce, abyste mohli reklamovat škody.
6.2
Přípravy
•
Místem montáže musí být nezamrzavý a dobře větraný prostor, chráněný
před zaplavením.
•
Dodržujte dostatečnou vzdálenost zařízení ke stěně.
•
Zařízení musí být přístupné pro údržbu, montáž a demontáž.
Technické údaje
Česky — 87
