4

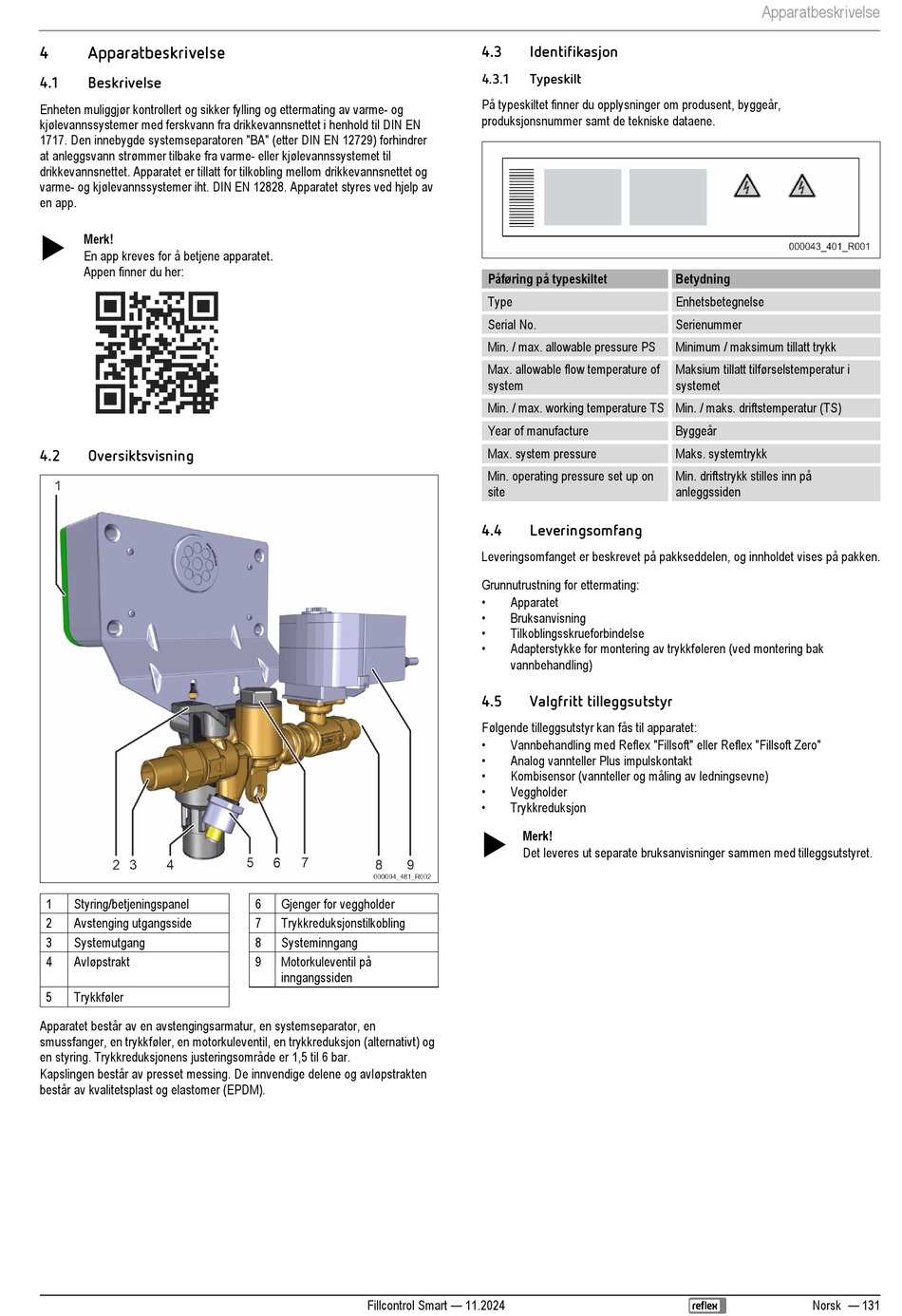

Apparatbeskrivelse
4.1
Beskrivelse
Enheten muliggjør kontrollert og sikker fylling og ettermating av varme- og
kjølevannssystemer med ferskvann fra drikkevannsnettet i henhold til DIN EN
1717. Den innebygde systemseparatoren "BA" (etter DIN EN 12729) forhindrer
at anleggsvann strømmer tilbake fra varme- eller kjølevannssystemet til
drikkevannsnettet. Apparatet er tillatt for tilkobling mellom drikkevannsnettet og
varme- og kjølevannssystemer iht. DIN EN 12828. Apparatet styres ved hjelp av
en app.
Merk!
En app kreves for å betjene apparatet.
Appen finner du her:
4.2
Oversiktsvisning
1
Styring/betjeningspanel
2
Avstenging utgangsside
3
Systemutgang
4
Avløpstrakt
5
Trykkføler
Apparatet består av en avstengingsarmatur, en systemseparator, en
smussfanger, en trykkføler, en motorkuleventil, en trykkreduksjon (alternativt) og
en styring. Trykkreduksjonens justeringsområde er 1,5 til 6 bar.
Kapslingen består av presset messing. De innvendige delene og avløpstrakten
består av kvalitetsplast og elastomer (EPDM).
6
Gjenger for veggholder
7
Trykkreduksjonstilkobling
8
Systeminngang
Motorkuleventil på
9
inngangssiden
Fillcontrol Smart — 11.2024
4.3
Identifikasjon
4.3.1
Typeskilt
På typeskiltet finner du opplysninger om produsent, byggeår,
produksjonsnummer samt de tekniske dataene.
Påføring på typeskiltet
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min. / maks. driftstemperatur (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Leveringsomfang
Leveringsomfanget er beskrevet på pakkseddelen, og innholdet vises på pakken.
Grunnutrustning for ettermating:
•
Apparatet
•
Bruksanvisning
•
Tilkoblingsskrueforbindelse
•
Adapterstykke for montering av trykkføleren (ved montering bak
vannbehandling)
4.5
Valgfritt tilleggsutstyr
Følgende tilleggsutstyr kan fås til apparatet:
•
Vannbehandling med Reflex "Fillsoft" eller Reflex "Fillsoft Zero"
•
Analog vannteller Plus impulskontakt
•
Kombisensor (vannteller og måling av ledningsevne)
•
Veggholder
•
Trykkreduksjon
Merk!
Det leveres ut separate bruksanvisninger sammen med tilleggsutstyret.
Apparatbeskrivelse
Betydning
Enhetsbetegnelse
Serienummer
Minimum / maksimum tillatt trykk
Maksium tillatt tilførselstemperatur i
systemet
Byggeår
Maks. systemtrykk
Min. driftstrykk stilles inn på
anleggssiden
Norsk — 131
