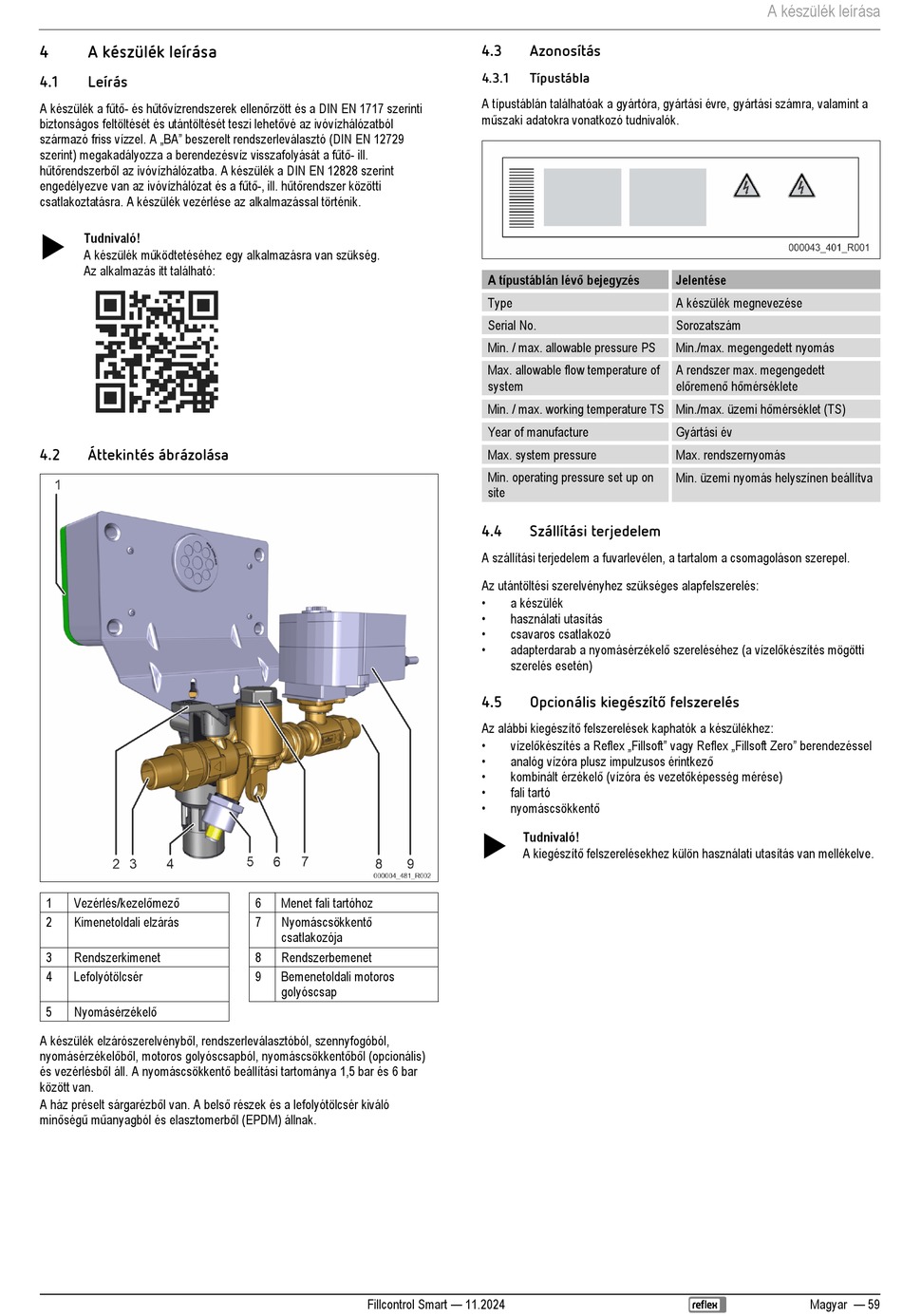

A készülék leírása
4.1
Leírás
A készülék a fűtő- és hűtővízrendszerek ellenőrzött és a DIN EN 1717 szerinti
biztonságos feltöltését és utántöltését teszi lehetővé az ivóvízhálózatból
származó friss vízzel. A „BA" beszerelt rendszerleválasztó (DIN EN 12729
szerint) megakadályozza a berendezésvíz visszafolyását a fűtő- ill.
hűtőrendszerből az ivóvízhálózatba. A készülék a DIN EN 12828 szerint
engedélyezve van az ivóvízhálózat és a fűtő-, ill. hűtőrendszer közötti
csatlakoztatásra. A készülék vezérlése az alkalmazással történik.
Tudnivaló!
A készülék működtetéséhez egy alkalmazásra van szükség.
Az alkalmazás itt található:
4.2
Áttekintés ábrázolása
1
Vezérlés/kezelőmező
2
Kimenetoldali elzárás
3
Rendszerkimenet
4
Lefolyótölcsér
5
Nyomásérzékelő
A készülék elzárószerelvényből, rendszerleválasztóból, szennyfogóból,
nyomásérzékelőből, motoros golyóscsapból, nyomáscsökkentőből (opcionális)
és vezérlésből áll. A nyomáscsökkentő beállítási tartománya 1,5 bar és 6 bar
között van.
A ház préselt sárgarézből van. A belső részek és a lefolyótölcsér kiváló
minőségű műanyagból és elasztomerből (EPDM) állnak.
6
Menet fali tartóhoz
7
Nyomáscsökkentő
csatlakozója
8
Rendszerbemenet
9
Bemenetoldali motoros
golyóscsap
Fillcontrol Smart — 11.2024
4.3
Azonosítás
4.3.1
Típustábla
A típustáblán találhatóak a gyártóra, gyártási évre, gyártási számra, valamint a
műszaki adatokra vonatkozó tudnivalók.
A típustáblán lévő bejegyzés
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min./max. üzemi hőmérséklet (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Szállítási terjedelem
A szállítási terjedelem a fuvarlevélen, a tartalom a csomagoláson szerepel.
Az utántöltési szerelvényhez szükséges alapfelszerelés:
•
a készülék
•
használati utasítás
•
csavaros csatlakozó
•
adapterdarab a nyomásérzékelő szereléséhez (a vízelőkészítés mögötti
szerelés esetén)
4.5
Opcionális kiegészítő felszerelés
Az alábbi kiegészítő felszerelések kaphatók a készülékhez:
•
vízelőkészítés a Reflex „Fillsoft" vagy Reflex „Fillsoft Zero" berendezéssel
•
analóg vízóra plusz impulzusos érintkező
•
kombinált érzékelő (vízóra és vezetőképesség mérése)
•
fali tartó
•
nyomáscsökkentő
Tudnivaló!
A kiegészítő felszerelésekhez külön használati utasítás van mellékelve.
A készülék leírása
Jelentése
A készülék megnevezése
Sorozatszám
Min./max. megengedett nyomás
A rendszer max. megengedett
előremenő hőmérséklete
Gyártási év
Max. rendszernyomás
Min. üzemi nyomás helyszínen beállítva
Magyar — 59
