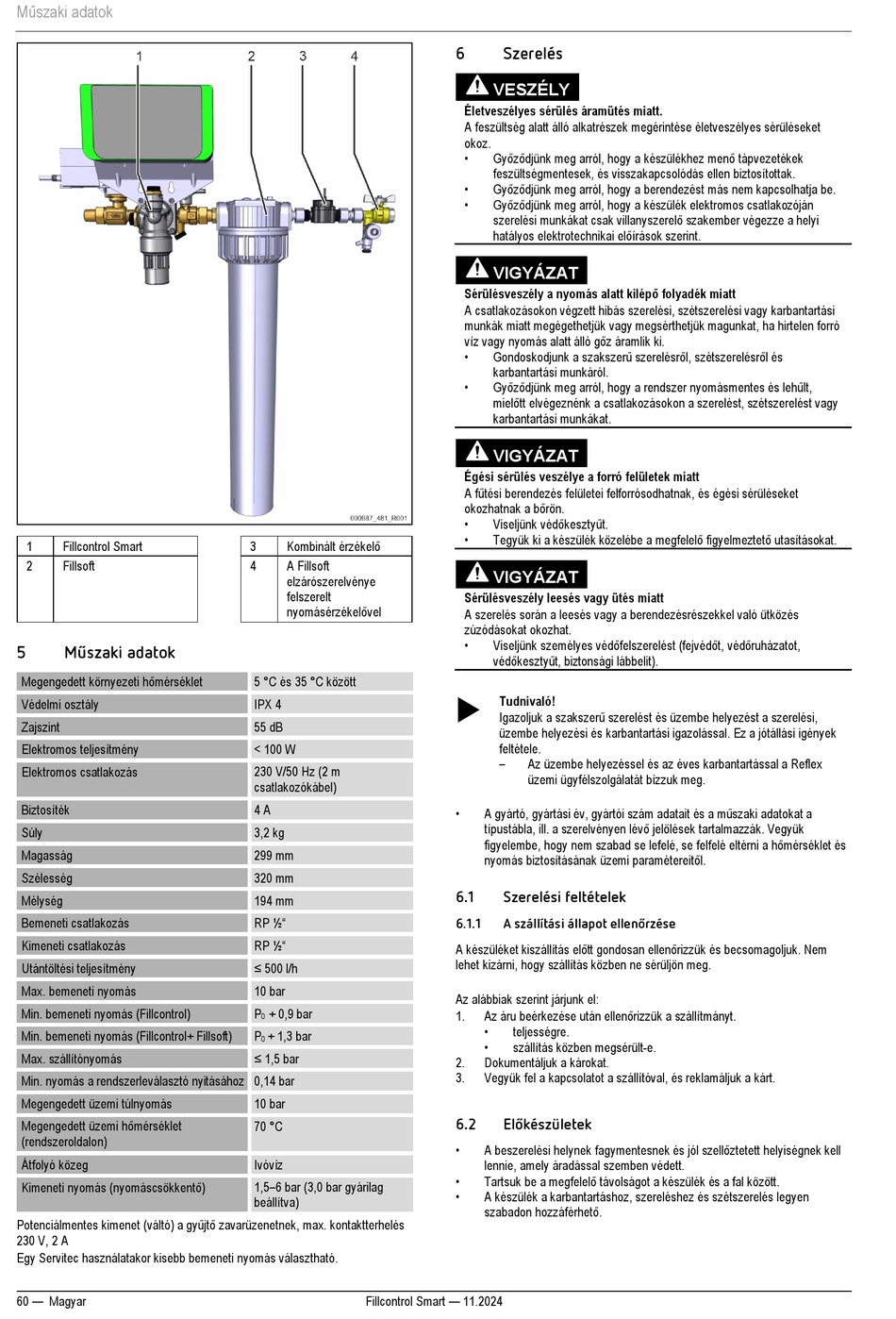

Műszaki adatok
1
Fillcontrol Smart
2
Fillsoft
5
Műszaki adatok
Megengedett környezeti hőmérséklet
Védelmi osztály
Zajszint
Elektromos teljesítmény
Elektromos csatlakozás
Biztosíték
Súly
Magasság
Szélesség
Mélység
Bemeneti csatlakozás
Kimeneti csatlakozás
Utántöltési teljesítmény
Max. bemeneti nyomás
Min. bemeneti nyomás (Fillcontrol)
Min. bemeneti nyomás (Fillcontrol+ Fillsoft)
Max. szállítónyomás
Min. nyomás a rendszerleválasztó nyitásához 0,14 bar
Megengedett üzemi túlnyomás
Megengedett üzemi hőmérséklet
(rendszeroldalon)
Átfolyó közeg
Kimeneti nyomás (nyomáscsökkentő)
Potenciálmentes kimenet (váltó) a gyűjtő zavarüzenetnek, max. kontaktterhelés
230 V, 2 A
Egy Servitec használatakor kisebb bemeneti nyomás választható.
60 — Magyar
3
Kombinált érzékelő
4
A Fillsoft
elzárószerelvénye
felszerelt
nyomásérzékelővel
5 °C és 35 °C között
IPX 4
55 dB
< 100 W
230 V/50 Hz (2 m
csatlakozókábel)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P
+ 0,9 bar
0
P
+ 1,3 bar
0
≤ 1,5 bar
10 bar
70 °C
Ivóvíz
1,5–6 bar (3,0 bar gyárilag
beállítva)
Fillcontrol Smart — 11.2024
6
Szerelés
VESZÉLY
Életveszélyes sérülés áramütés miatt.
A feszültség alatt álló alkatrészek megérintése életveszélyes sérüléseket
okoz.
•
Győződjünk meg arról, hogy a készülékhez menő tápvezetékek
feszültségmentesek, és visszakapcsolódás ellen biztosítottak.
•
Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
•
Győződjünk meg arról, hogy a készülék elektromos csatlakozóján
szerelési munkákat csak villanyszerelő szakember végezze a helyi
hatályos elektrotechnikai előírások szerint.
VIGYÁZAT
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen forró
víz vagy nyomás alatt álló gőz áramlik ki.
•
Gondoskodjunk a szakszerű szerelésről, szétszerelésről és
karbantartási munkáról.
•
Győződjünk meg arról, hogy a rendszer nyomásmentes és lehűlt,
mielőtt elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
karbantartási munkákat.
VIGYÁZAT
Égési sérülés veszélye a forró felületek miatt
A fűtési berendezés felületei felforrósodhatnak, és égési sérüléseket
okozhatnak a bőrön.
•
Viseljünk védőkesztyűt.
•
Tegyük ki a készülék közelébe a megfelelő figyelmeztető utasításokat.
VIGYÁZAT
Sérülésveszély leesés vagy ütés miatt
A szerelés során a leesés vagy a berendezésrészekkel való ütközés
zúzódásokat okozhat.
•
Viseljünk személyes védőfelszerelést (fejvédőt, védőruházatot,
védőkesztyűt, biztonsági lábbelit).
Tudnivaló!
Igazoljuk a szakszerű szerelést és üzembe helyezést a szerelési,
üzembe helyezési és karbantartási igazolással. Ez a jótállási igények
feltétele.
–
Az üzembe helyezéssel és az éves karbantartással a Reflex
üzemi ügyfélszolgálatát bízzuk meg.
•
A gyártó, gyártási év, gyártói szám adatait és a műszaki adatokat a
típustábla, ill. a szerelvényen lévő jelölések tartalmazzák. Vegyük
figyelembe, hogy nem szabad se lefelé, se felfelé eltérni a hőmérséklet és
nyomás biztosításának üzemi paramétereitől.
6.1
Szerelési feltételek
6.1.1
A szállítási állapot ellenőrzése
A készüléket kiszállítás előtt gondosan ellenőrizzük és becsomagoljuk. Nem
lehet kizárni, hogy szállítás közben ne sérüljön meg.
Az alábbiak szerint járjunk el:
1.
Az áru beérkezése után ellenőrizzük a szállítmányt.
•
teljességre.
•
szállítás közben megsérült-e.
2.
Dokumentáljuk a károkat.
3.
Vegyük fel a kapcsolatot a szállítóval, és reklamáljuk a kárt.
6.2
Előkészületek
•
A beszerelési helynek fagymentesnek és jól szellőztetett helyiségnek kell
lennie, amely áradással szemben védett.
•
Tartsuk be a megfelelő távolságot a készülék és a fal között.
•
A készülék a karbantartáshoz, szereléshez és szétszerelés legyen
szabadon hozzáférhető.
