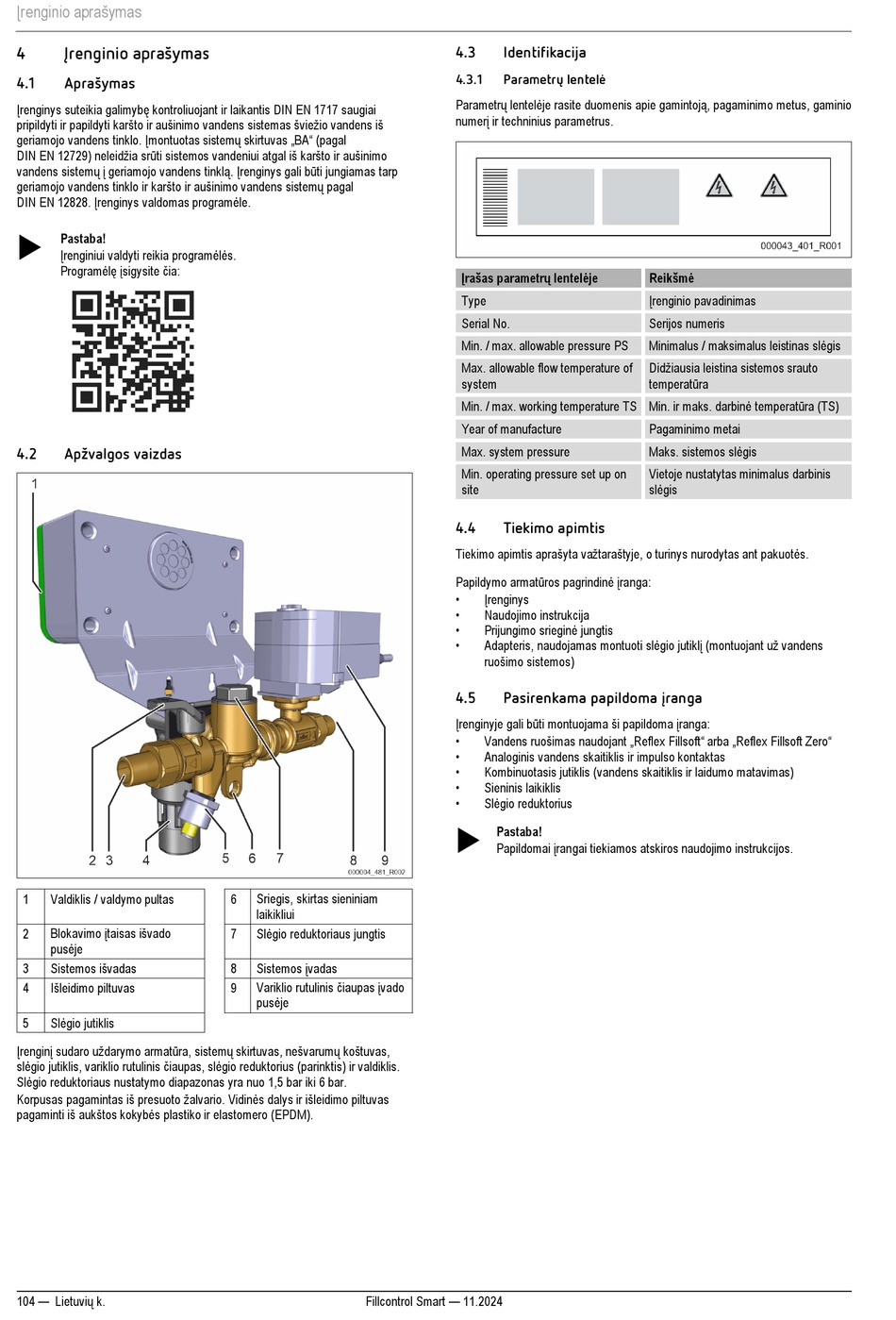

Įrenginio aprašymas
4
Įrenginio aprašymas
4.1
Aprašymas
Įrenginys suteikia galimybę kontroliuojant ir laikantis DIN EN 1717 saugiai
pripildyti ir papildyti karšto ir aušinimo vandens sistemas šviežio vandens iš
geriamojo vandens tinklo. Įmontuotas sistemų skirtuvas „BA" (pagal
DIN EN 12729) neleidžia srūti sistemos vandeniui atgal iš karšto ir aušinimo
vandens sistemų į geriamojo vandens tinklą. Įrenginys gali būti jungiamas tarp
geriamojo vandens tinklo ir karšto ir aušinimo vandens sistemų pagal
DIN EN 12828. Įrenginys valdomas programėle.
Pastaba!
Įrenginiui valdyti reikia programėlės.
Programėlę įsigysite čia:
4.2
Apžvalgos vaizdas
1
Valdiklis / valdymo pultas
2
Blokavimo įtaisas išvado
pusėje
3
Sistemos išvadas
4
Išleidimo piltuvas
5
Slėgio jutiklis
Įrenginį sudaro uždarymo armatūra, sistemų skirtuvas, nešvarumų koštuvas,
slėgio jutiklis, variklio rutulinis čiaupas, slėgio reduktorius (parinktis) ir valdiklis.
Slėgio reduktoriaus nustatymo diapazonas yra nuo 1,5 bar iki 6 bar.
Korpusas pagamintas iš presuoto žalvario. Vidinės dalys ir išleidimo piltuvas
pagaminti iš aukštos kokybės plastiko ir elastomero (EPDM).
104 — Lietuvių k.
Sriegis, skirtas sieniniam
6
laikikliui
7
Slėgio reduktoriaus jungtis
8
Sistemos įvadas
9
Variklio rutulinis čiaupas įvado
pusėje
Fillcontrol Smart — 11.2024
4.3
Identifikacija
4.3.1
Parametrų lentelė
Parametrų lentelėje rasite duomenis apie gamintoją, pagaminimo metus, gaminio
numerį ir techninius parametrus.
Įrašas parametrų lentelėje
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min. ir maks. darbinė temperatūra (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Tiekimo apimtis
Tiekimo apimtis aprašyta važtaraštyje, o turinys nurodytas ant pakuotės.
Papildymo armatūros pagrindinė įranga:
•
Įrenginys
•
Naudojimo instrukcija
•
Prijungimo srieginė jungtis
•
Adapteris, naudojamas montuoti slėgio jutiklį (montuojant už vandens
ruošimo sistemos)
4.5
Pasirenkama papildoma įranga
Įrenginyje gali būti montuojama ši papildoma įranga:
•
Vandens ruošimas naudojant „Reflex Fillsoft" arba „Reflex Fillsoft Zero"
•
Analoginis vandens skaitiklis ir impulso kontaktas
•
Kombinuotasis jutiklis (vandens skaitiklis ir laidumo matavimas)
•
Sieninis laikiklis
•
Slėgio reduktorius
Pastaba!
Papildomai įrangai tiekiamos atskiros naudojimo instrukcijos.
Reikšmė
Įrenginio pavadinimas
Serijos numeris
Minimalus / maksimalus leistinas slėgis
Didžiausia leistina sistemos srauto
temperatūra
Pagaminimo metai
Maks. sistemos slėgis
Vietoje nustatytas minimalus darbinis
slėgis
