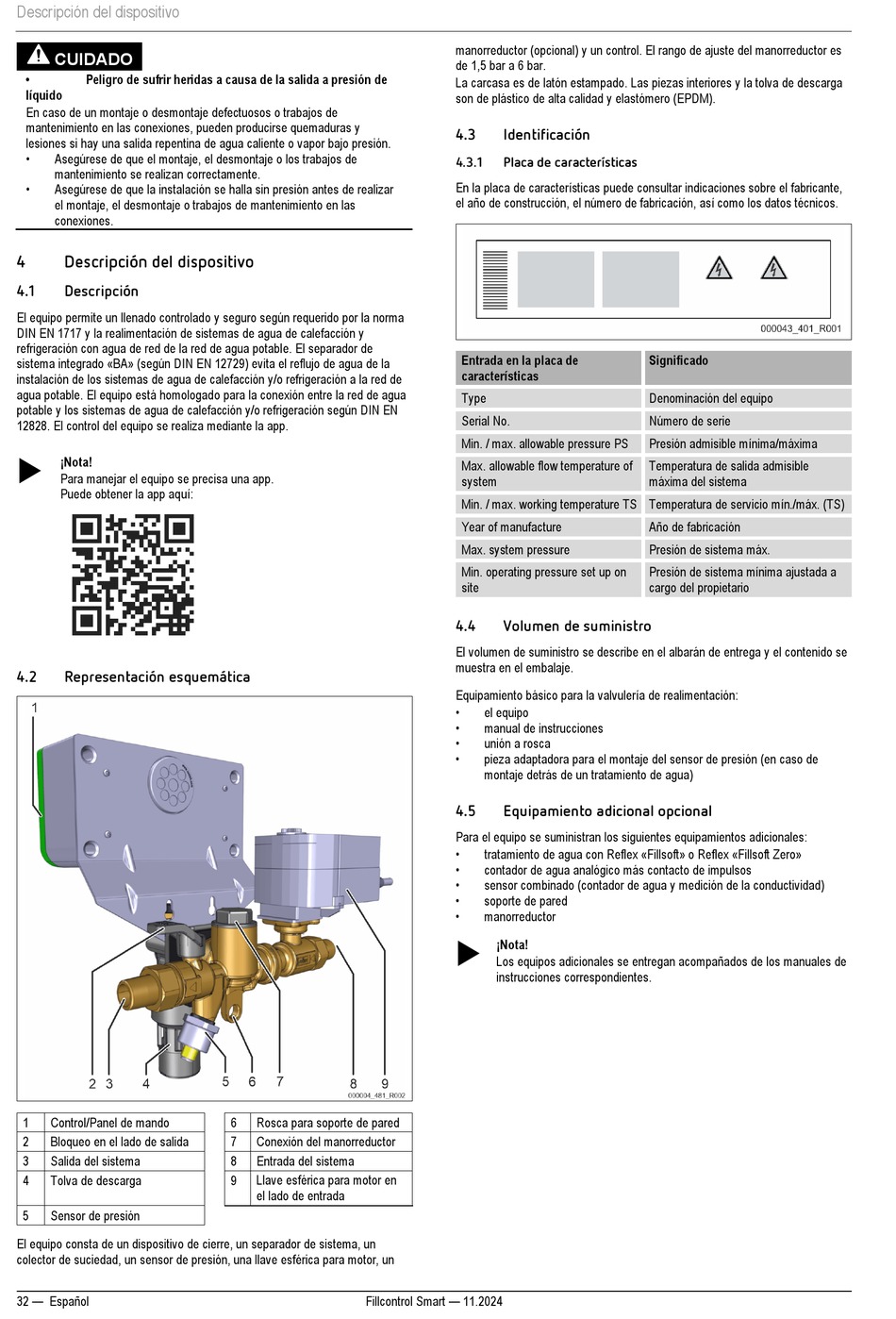

Descripción del dispositivo
CUIDADO
•
Peligro de sufrir heridas a causa de la salida a presión de
líquido
En caso de un montaje o desmontaje defectuosos o trabajos de
mantenimiento en las conexiones, pueden producirse quemaduras y
lesiones si hay una salida repentina de agua caliente o vapor bajo presión.
•
Asegúrese de que el montaje, el desmontaje o los trabajos de
mantenimiento se realizan correctamente.
•
Asegúrese de que la instalación se halla sin presión antes de realizar
el montaje, el desmontaje o trabajos de mantenimiento en las
conexiones.
4
Descripción del dispositivo
4.1
Descripción
El equipo permite un llenado controlado y seguro según requerido por la norma
DIN EN 1717 y la realimentación de sistemas de agua de calefacción y
refrigeración con agua de red de la red de agua potable. El separador de
sistema integrado «BA» (según DIN EN 12729) evita el reflujo de agua de la
instalación de los sistemas de agua de calefacción y/o refrigeración a la red de
agua potable. El equipo está homologado para la conexión entre la red de agua
potable y los sistemas de agua de calefacción y/o refrigeración según DIN EN
12828. El control del equipo se realiza mediante la app.
¡Nota!
Para manejar el equipo se precisa una app.
Puede obtener la app aquí:
4.2
Representación esquemática
1
Control/Panel de mando
2
Bloqueo en el lado de salida
3
Salida del sistema
4
Tolva de descarga
5
Sensor de presión
El equipo consta de un dispositivo de cierre, un separador de sistema, un
colector de suciedad, un sensor de presión, una llave esférica para motor, un
32 — Español
6
Rosca para soporte de pared
7
Conexión del manorreductor
8
Entrada del sistema
9
Llave esférica para motor en
el lado de entrada
Fillcontrol Smart — 11.2024
manorreductor (opcional) y un control. El rango de ajuste del manorreductor es
de 1,5 bar a 6 bar.
La carcasa es de latón estampado. Las piezas interiores y la tolva de descarga
son de plástico de alta calidad y elastómero (EPDM).
4.3
Identificación
4.3.1
Placa de características
En la placa de características puede consultar indicaciones sobre el fabricante,
el año de construcción, el número de fabricación, así como los datos técnicos.
Entrada en la placa de
características
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Temperatura de servicio mín./máx. (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Volumen de suministro
El volumen de suministro se describe en el albarán de entrega y el contenido se
muestra en el embalaje.
Equipamiento básico para la valvulería de realimentación:
•
el equipo
•
manual de instrucciones
•
unión a rosca
•
pieza adaptadora para el montaje del sensor de presión (en caso de
montaje detrás de un tratamiento de agua)
4.5
Equipamiento adicional opcional
Para el equipo se suministran los siguientes equipamientos adicionales:
•
tratamiento de agua con Reflex «Fillsoft» o Reflex «Fillsoft Zero»
•
contador de agua analógico más contacto de impulsos
•
sensor combinado (contador de agua y medición de la conductividad)
•
soporte de pared
•
manorreductor
¡Nota!
Los equipos adicionales se entregan acompañados de los manuales de
instrucciones correspondientes.
Significado
Denominación del equipo
Número de serie
Presión admisible mínima/máxima
Temperatura de salida admisible
máxima del sistema
Año de fabricación
Presión de sistema máx.
Presión de sistema mínima ajustada a
cargo del propietario
