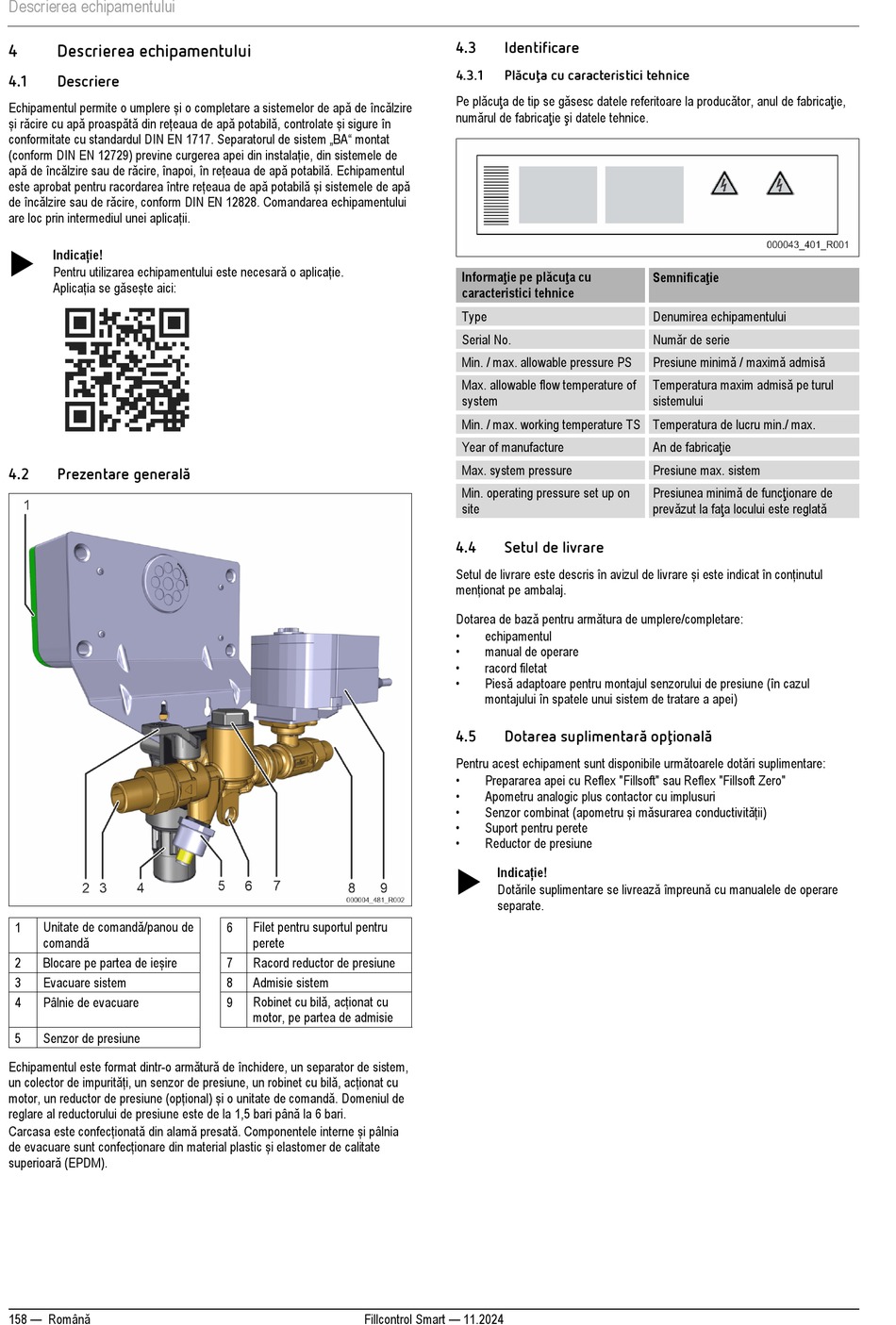

Descrierea echipamentului
4
Descrierea echipamentului
4.1
Descriere
Echipamentul permite o umplere și o completare a sistemelor de apă de încălzire
și răcire cu apă proaspătă din rețeaua de apă potabilă, controlate și sigure în
conformitate cu standardul DIN EN 1717. Separatorul de sistem „BA" montat
(conform DIN EN 12729) previne curgerea apei din instalație, din sistemele de
apă de încălzire sau de răcire, înapoi, în rețeaua de apă potabilă. Echipamentul
este aprobat pentru racordarea între rețeaua de apă potabilă și sistemele de apă
de încălzire sau de răcire, conform DIN EN 12828. Comandarea echipamentului
are loc prin intermediul unei aplicații.
Indicație!
Pentru utilizarea echipamentului este necesară o aplicație.
Aplicația se găsește aici:
4.2
Prezentare generală
1
Unitate de comandă/panou de
comandă
2
Blocare pe partea de ieșire
3
Evacuare sistem
4
Pâlnie de evacuare
5
Senzor de presiune
Echipamentul este format dintr-o armătură de închidere, un separator de sistem,
un colector de impurități, un senzor de presiune, un robinet cu bilă, acționat cu
motor, un reductor de presiune (opțional) și o unitate de comandă. Domeniul de
reglare al reductorului de presiune este de la 1,5 bari până la 6 bari.
Carcasa este confecționată din alamă presată. Componentele interne și pâlnia
de evacuare sunt confecționare din material plastic și elastomer de calitate
superioară (EPDM).
158 — Română
6
Filet pentru suportul pentru
perete
7
Racord reductor de presiune
8
Admisie sistem
9
Robinet cu bilă, acționat cu
motor, pe partea de admisie
Fillcontrol Smart — 11.2024
4.3
Identificare
4.3.1
Plăcuţa cu caracteristici tehnice
Pe plăcuţa de tip se găsesc datele referitoare la producător, anul de fabricaţie,
numărul de fabricaţie şi datele tehnice.
Informaţie pe plăcuţa cu
caracteristici tehnice
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Temperatura de lucru min./ max.
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Setul de livrare
Setul de livrare este descris în avizul de livrare și este indicat în conținutul
menționat pe ambalaj.
Dotarea de bază pentru armătura de umplere/completare:
•
echipamentul
•
manual de operare
•
racord filetat
•
Piesă adaptoare pentru montajul senzorului de presiune (în cazul
montajului în spatele unui sistem de tratare a apei)
4.5
Dotarea suplimentară opţională
Pentru acest echipament sunt disponibile următoarele dotări suplimentare:
•
Prepararea apei cu Reflex "Fillsoft" sau Reflex "Fillsoft Zero"
•
Apometru analogic plus contactor cu implusuri
•
Senzor combinat (apometru și măsurarea conductivității)
•
Suport pentru perete
•
Reductor de presiune
Indicație!
Dotările suplimentare se livrează împreună cu manualele de operare
separate.
Semnificaţie
Denumirea echipamentului
Număr de serie
Presiune minimă / maximă admisă
Temperatura maxim admisă pe turul
sistemului
An de fabricaţie
Presiune max. sistem
Presiunea minimă de funcţionare de
prevăzut la faţa locului este reglată
