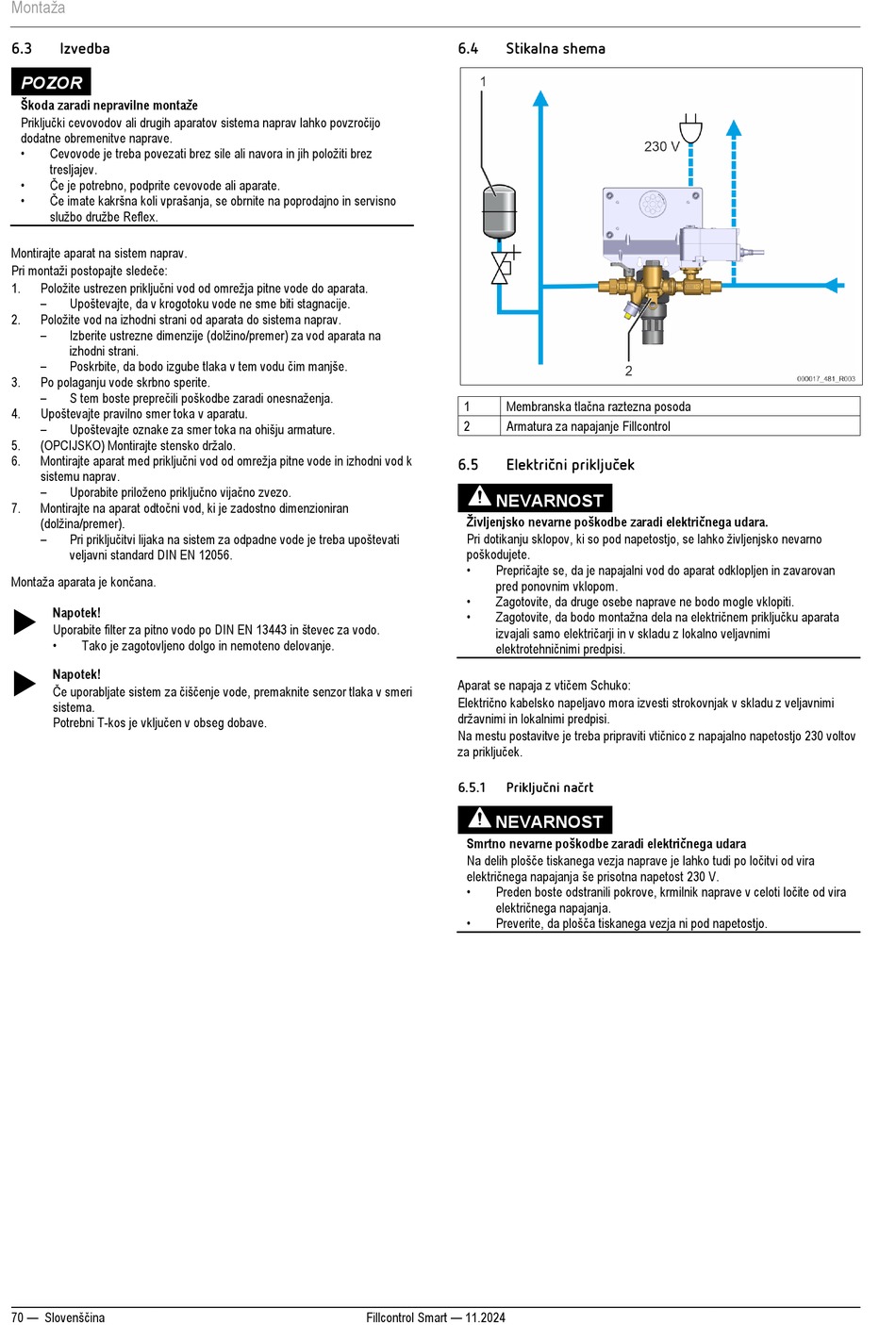

Montaža
6.3
Izvedba
POZOR
Škoda zaradi nepravilne montaže
Priključki cevovodov ali drugih aparatov sistema naprav lahko povzročijo
dodatne obremenitve naprave.
•
Cevovode je treba povezati brez sile ali navora in jih položiti brez
tresljajev.
•
Če je potrebno, podprite cevovode ali aparate.
•
Če imate kakršna koli vprašanja, se obrnite na poprodajno in servisno
službo družbe Reflex.
Montirajte aparat na sistem naprav.
Pri montaži postopajte sledeče:
1.
Položite ustrezen priključni vod od omrežja pitne vode do aparata.
–
Upoštevajte, da v krogotoku vode ne sme biti stagnacije.
2.
Položite vod na izhodni strani od aparata do sistema naprav.
–
Izberite ustrezne dimenzije (dolžino/premer) za vod aparata na
izhodni strani.
–
Poskrbite, da bodo izgube tlaka v tem vodu čim manjše.
3.
Po polaganju vode skrbno sperite.
–
S tem boste preprečili poškodbe zaradi onesnaženja.
4.
Upoštevajte pravilno smer toka v aparatu.
–
Upoštevajte oznake za smer toka na ohišju armature.
5.
(OPCIJSKO) Montirajte stensko držalo.
6.
Montirajte aparat med priključni vod od omrežja pitne vode in izhodni vod k
sistemu naprav.
–
Uporabite priloženo priključno vijačno zvezo.
7.
Montirajte na aparat odtočni vod, ki je zadostno dimenzioniran
(dolžina/premer).
–
Pri priključitvi lijaka na sistem za odpadne vode je treba upoštevati
veljavni standard DIN EN 12056.
Montaža aparata je končana.
Napotek!
Uporabite filter za pitno vodo po DIN EN 13443 in števec za vodo.
•
Tako je zagotovljeno dolgo in nemoteno delovanje.
Napotek!
Če uporabljate sistem za čiščenje vode, premaknite senzor tlaka v smeri
sistema.
Potrebni T-kos je vključen v obseg dobave.
70 — Slovenščina
6.4
Stikalna shema
1
Membranska tlačna raztezna posoda
2
Armatura za napajanje Fillcontrol
6.5
Električni priključek
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
•
Prepričajte se, da je napajalni vod do aparat odklopljen in zavarovan
pred ponovnim vklopom.
•
Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
•
Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z lokalno veljavnimi
elektrotehničnimi predpisi.
Aparat se napaja z vtičem Schuko:
Električno kabelsko napeljavo mora izvesti strokovnjak v skladu z veljavnimi
državnimi in lokalnimi predpisi.
Na mestu postavitve je treba pripraviti vtičnico z napajalno napetostjo 230 voltov
za priključek.
6.5.1
Priključni načrt
NEVARNOST
Smrtno nevarne poškodbe zaradi električnega udara
Na delih plošče tiskanega vezja naprave je lahko tudi po ločitvi od vira
električnega napajanja še prisotna napetost 230 V.
•
Preden boste odstranili pokrove, krmilnik naprave v celoti ločite od vira
električnega napajanja.
•
Preverite, da plošča tiskanega vezja ni pod napetostjo.
Fillcontrol Smart — 11.2024
