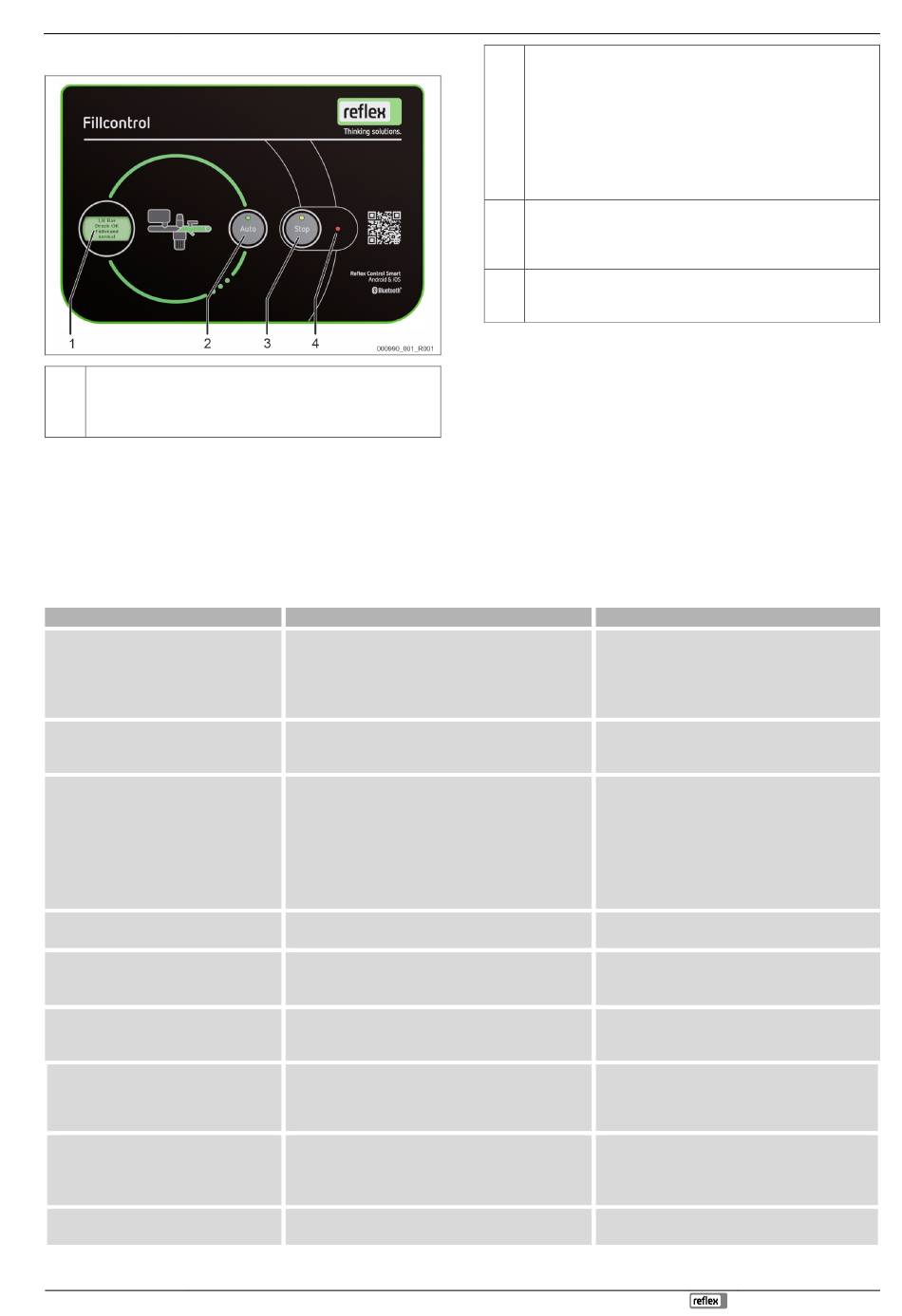

Operação
1
Visor
•
Indicação da pressão
•
Indicação das mensagens de erro e de aviso
•
Indicação capacidade de água descalcificada
Tabela de erros
A localização de erros também é descrita na aplicação. As mensagens de erro e aviso são exibidas no visor.
Mensagem de erro e aviso
01 - Pressão mínima (vaso de expansão)
02.1 - Falta de água
02.2 - Falta de água
05 - Erro de vácuo
06 - Tempo de reposição excedido
07 - Ciclos de reposição/Quantidade por
tempo excedidos
08 - Medição da pressão (vaso de
expansão)
10 - Pressão máxima
14 - Tempo de expulsão
Causa
1.
Valor de ajuste P0 não atingido
2.
Perda de água no sistema
3.
Avaria da bomba
4.
Vaso de expansão com defeito
5.
Reposição avariada – ou erro de reposição.
1.
Filtro de sujidade obstruído.
2.
Linha de alimentação bloqueada.
O vácuo não é gerado com a rapidez suficiente.
1.
Bomba de vácuo avariada.
2.
Gás na bomba de vácuo.
3.
Fuga na válvula de desgaseificação/ válvula de
retenção no purgador rápido.
4.
O purgador rápido pinga
1.
Não é possível gerar vácuo
2.
Não é possível manter o vácuo
1.
Tempo de ajuste excedido.
2.
Capacidade de reposição insuficiente.
3.
Perda de água no sistema.
1.
O valor de ajuste foi excedido.
1.
Controlador recebe sinal errado
2.
O sensor de pressão fornece valores fora do intervalo
de serviço
(4–20 mA)
1.
Valor de ajuste
Pmax = Psv-0,5 bar foi excedido
1.
Linha de desgaseificação fechada.
2.
Filtro de sujidade obstruído
Fillcontrol Smart — 11.2024
2
Botão/LED "Auto"
•
O botão "Auto" inicia o funcionamento após o comissionamento
ou a partir do modo de paragem
•
O LED "Auto" acende-se a verde no modo automático
•
O LED "Auto" apaga-se no modo de paragem
Visor
•
Indicação da pressão
•
Indicação das mensagens de erro e de aviso
•
Indicação capacidade de água descalcificada
3
Botão/LED "Stop"
•
O botão "Stop" serve para a reintrodução de valores no
controlador e para o modo manual (modo de manutenção)
•
O LED "Stop" acende-se a amarelo
4
LED "Serviço"
•
O LED "Serviço" acende-se em caso de mensagem de aviso
•
O LED "Serviço" pisca em caso de mensagem de falha
8.1
Mensagens de erro
Caso ocorram erros durante o funcionamento do sistema, estes são sinalizados
através do LED e do visor.
•
Os erros têm de ser confirmados com a tecla "Auto".
–
O sistema permanece em estado de erro enquanto este não for
confirmado.
•
As advertências não precisam de ser confirmadas. O sistema continua a
funcionar.
–
Assim que a causa do aviso for eliminada, o LED correspondente
apaga-se.
1.
Verificar o valor de ajuste P0.
2.
-
3.
Mandar inspecionar a bomba.
4.
Verificar o vaso de expansão do sistema.
1.
Limpar o filtro de sujidade.
2.
Desbloquear a linha de alimentação/verificar a
pressão da linha de reposição.
1.
Verificar e, se necessário, substituir a bomba.
2.
Substituir a válvula de retenção no purgador
rápido. (Ajustar a terminologia)
3.
–
4.
Verificar a qualidade da água – espuma do
fluido/inibidor de oxigénio. A qualidade da água
tem de estar em conformidade com a norma VDI
2035
1.
Verificar a bomba
2.
Estancar a fuga no sistema.
1.
Controlar o valor de ajuste.
2.
Verificar a linha de alimentação.
3.
Controlar o sistema quanto a fugas.
•
Estancar a fuga no sistema.
•
Reinicializar o contador de ciclos – para esse
efeito, basta confirmar o erro.
•
Ligar a ficha do sensor de pressão
•
Verificar se o cabo está danificado.
•
Substituir o sensor de pressão.
•
Verificar o valor de ajuste
•
Verificar o sensor de pressão
•
Libertar pressão
•
Verificar MAG
1.
Abrir a linha de desgaseificação.
2.
Limpar o filtro de sujidade.
Operação
Reação
Português — 45
