4

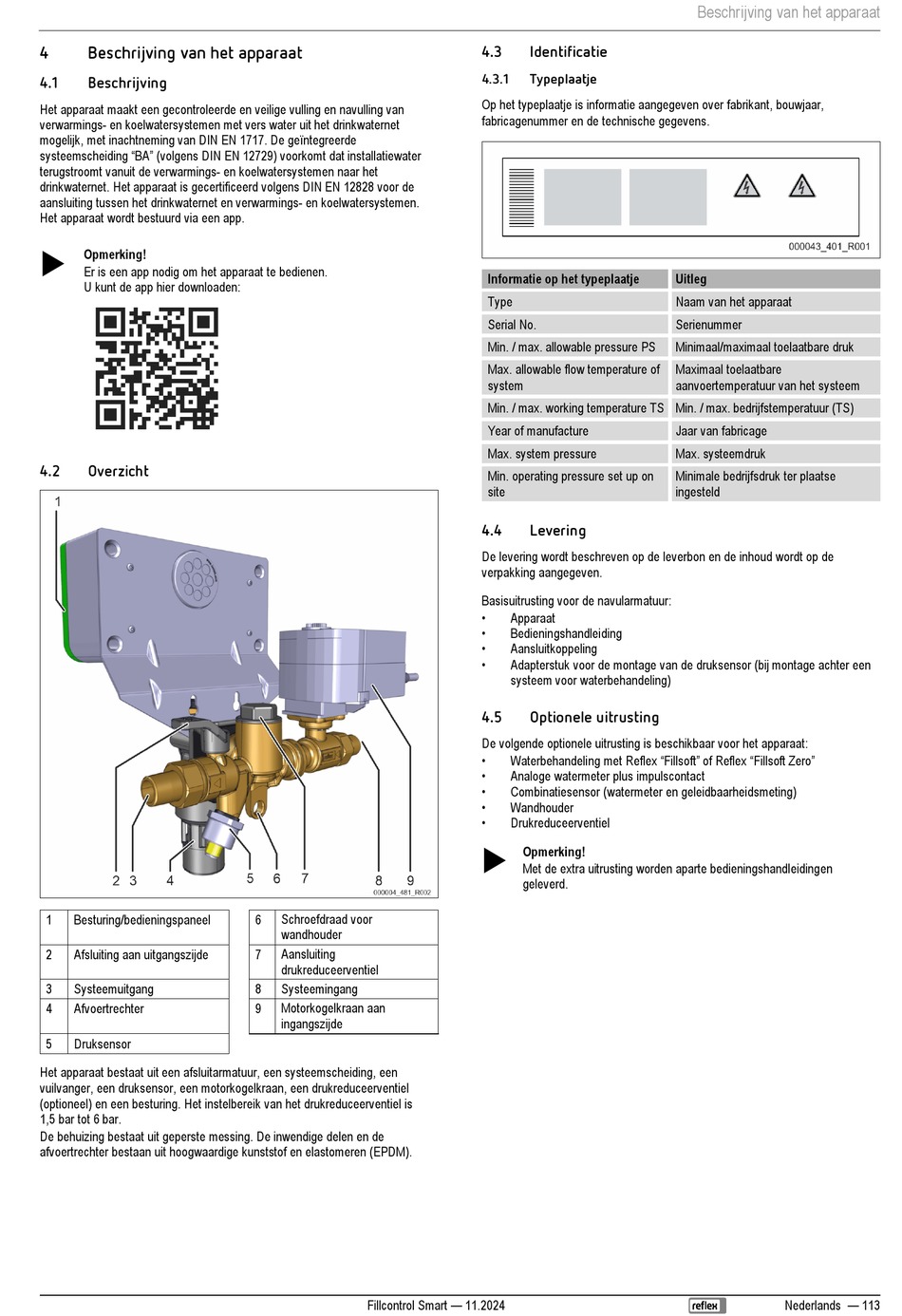

Beschrijving van het apparaat
4.1
Beschrijving
Het apparaat maakt een gecontroleerde en veilige vulling en navulling van
verwarmings- en koelwatersystemen met vers water uit het drinkwaternet
mogelijk, met inachtneming van DIN EN 1717. De geïntegreerde
systeemscheiding "BA" (volgens DIN EN 12729) voorkomt dat installatiewater
terugstroomt vanuit de verwarmings- en koelwatersystemen naar het
drinkwaternet. Het apparaat is gecertificeerd volgens DIN EN 12828 voor de
aansluiting tussen het drinkwaternet en verwarmings- en koelwatersystemen.
Het apparaat wordt bestuurd via een app.
Opmerking!
Er is een app nodig om het apparaat te bedienen.
U kunt de app hier downloaden:
4.2
Overzicht
1
Besturing/bedieningspaneel
2
Afsluiting aan uitgangszijde
3
Systeemuitgang
4
Afvoertrechter
5
Druksensor
Het apparaat bestaat uit een afsluitarmatuur, een systeemscheiding, een
vuilvanger, een druksensor, een motorkogelkraan, een drukreduceerventiel
(optioneel) en een besturing. Het instelbereik van het drukreduceerventiel is
1,5 bar tot 6 bar.
De behuizing bestaat uit geperste messing. De inwendige delen en de
afvoertrechter bestaan uit hoogwaardige kunststof en elastomeren (EPDM).
6
Schroefdraad voor
wandhouder
Aansluiting
7
drukreduceerventiel
8
Systeemingang
9
Motorkogelkraan aan
ingangszijde
Fillcontrol Smart — 11.2024
4.3
Identificatie
4.3.1
Typeplaatje
Op het typeplaatje is informatie aangegeven over fabrikant, bouwjaar,
fabricagenummer en de technische gegevens.
Informatie op het typeplaatje
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min. / max. bedrijfstemperatuur (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Levering
De levering wordt beschreven op de leverbon en de inhoud wordt op de
verpakking aangegeven.
Basisuitrusting voor de navularmatuur:
•
Apparaat
•
Bedieningshandleiding
•
Aansluitkoppeling
•
Adapterstuk voor de montage van de druksensor (bij montage achter een
systeem voor waterbehandeling)
4.5
Optionele uitrusting
De volgende optionele uitrusting is beschikbaar voor het apparaat:
•
Waterbehandeling met Reflex "Fillsoft" of Reflex "Fillsoft Zero"
•
Analoge watermeter plus impulscontact
•
Combinatiesensor (watermeter en geleidbaarheidsmeting)
•
Wandhouder
•
Drukreduceerventiel
Opmerking!
Met de extra uitrusting worden aparte bedieningshandleidingen
geleverd.
Beschrijving van het apparaat
Uitleg
Naam van het apparaat
Serienummer
Minimaal/maximaal toelaatbare druk
Maximaal toelaatbare
aanvoertemperatuur van het systeem
Jaar van fabricage
Max. systeemdruk
Minimale bedrijfsdruk ter plaatse
ingesteld
Nederlands — 113
