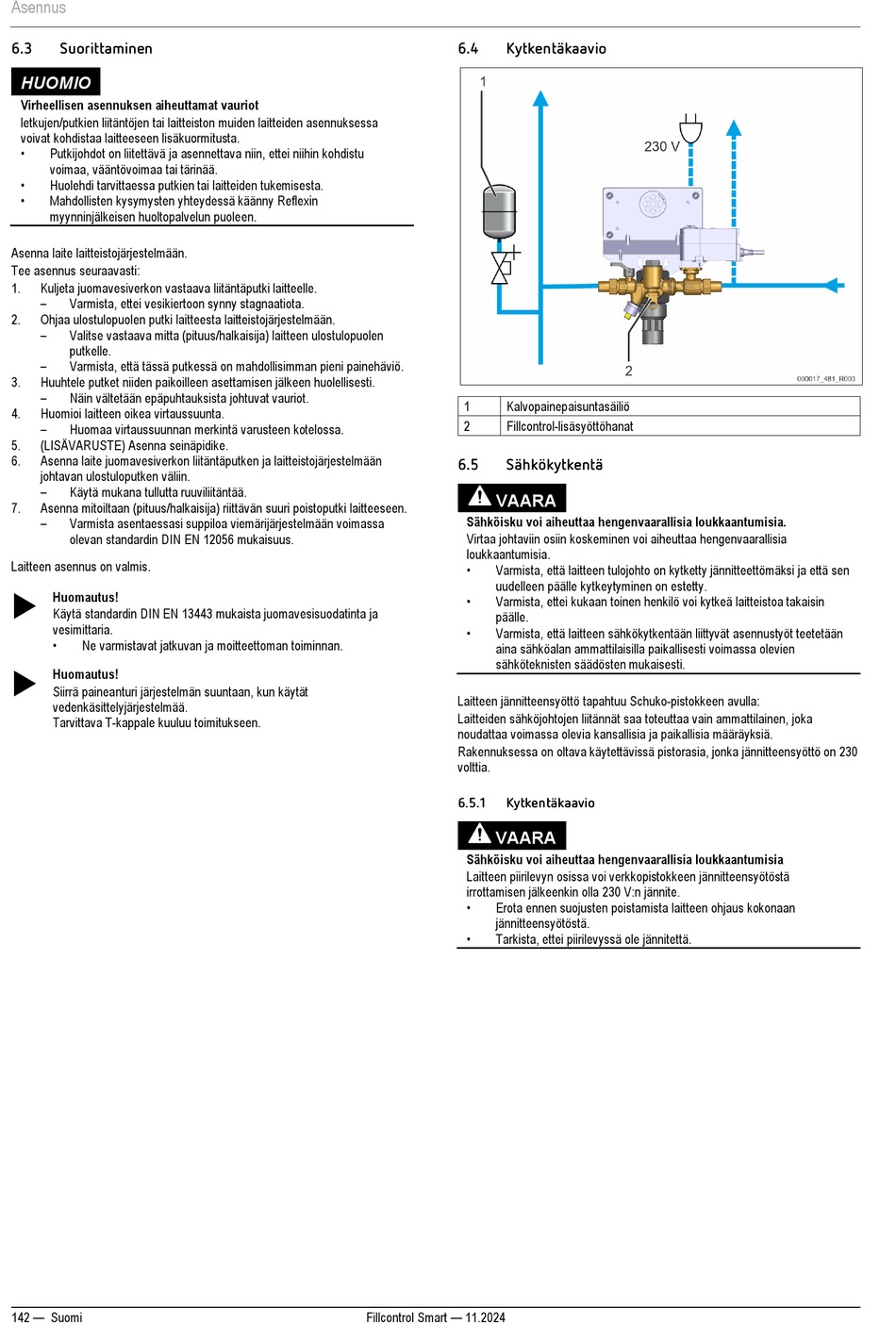

Asennus
6.3
Suorittaminen
HUOMIO
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa
voivat kohdistaa laitteeseen lisäkuormitusta.
•
Putkijohdot on liitettävä ja asennettava niin, ettei niihin kohdistu
voimaa, vääntövoimaa tai tärinää.
•
Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
•
Mahdollisten kysymysten yhteydessä käänny Reflexin
myynninjälkeisen huoltopalvelun puoleen.
Asenna laite laitteistojärjestelmään.
Tee asennus seuraavasti:
1.
Kuljeta juomavesiverkon vastaava liitäntäputki laitteelle.
–
Varmista, ettei vesikiertoon synny stagnaatiota.
2.
Ohjaa ulostulopuolen putki laitteesta laitteistojärjestelmään.
–
Valitse vastaava mitta (pituus/halkaisija) laitteen ulostulopuolen
putkelle.
–
Varmista, että tässä putkessä on mahdollisimman pieni painehäviö.
3.
Huuhtele putket niiden paikoilleen asettamisen jälkeen huolellisesti.
–
Näin vältetään epäpuhtauksista johtuvat vauriot.
4.
Huomioi laitteen oikea virtaussuunta.
–
Huomaa virtaussuunnan merkintä varusteen kotelossa.
5.
(LISÄVARUSTE) Asenna seinäpidike.
6.
Asenna laite juomavesiverkon liitäntäputken ja laitteistojärjestelmään
johtavan ulostuloputken väliin.
–
Käytä mukana tullutta ruuviliitäntää.
7.
Asenna mitoiltaan (pituus/halkaisija) riittävän suuri poistoputki laitteeseen.
–
Varmista asentaessasi suppiloa viemärijärjestelmään voimassa
olevan standardin DIN EN 12056 mukaisuus.
Laitteen asennus on valmis.
Huomautus!
Käytä standardin DIN EN 13443 mukaista juomavesisuodatinta ja
vesimittaria.
•
Ne varmistavat jatkuvan ja moitteettoman toiminnan.
Huomautus!
Siirrä paineanturi järjestelmän suuntaan, kun käytät
vedenkäsittelyjärjestelmää.
Tarvittava T-kappale kuuluu toimitukseen.
142 — Suomi
6.4
Kytkentäkaavio
1
Kalvopainepaisuntasäiliö
2
Fillcontrol-lisäsyöttöhanat
6.5
Sähkökytkentä
VAARA
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia.
Virtaa johtaviin osiin koskeminen voi aiheuttaa hengenvaarallisia
loukkaantumisia.
•
Varmista, että laitteen tulojohto on kytketty jännitteettömäksi ja että sen
uudelleen päälle kytkeytyminen on estetty.
•
Varmista, ettei kukaan toinen henkilö voi kytkeä laitteistoa takaisin
päälle.
•
Varmista, että laitteen sähkökytkentään liittyvät asennustyöt teetetään
aina sähköalan ammattilaisilla paikallisesti voimassa olevien
sähköteknisten säädösten mukaisesti.
Laitteen jännitteensyöttö tapahtuu Schuko-pistokkeen avulla:
Laitteiden sähköjohtojen liitännät saa toteuttaa vain ammattilainen, joka
noudattaa voimassa olevia kansallisia ja paikallisia määräyksiä.
Rakennuksessa on oltava käytettävissä pistorasia, jonka jännitteensyöttö on 230
volttia.
6.5.1
Kytkentäkaavio
VAARA
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia
Laitteen piirilevyn osissa voi verkkopistokkeen jännitteensyötöstä
irrottamisen jälkeenkin olla 230 V:n jännite.
•
Erota ennen suojusten poistamista laitteen ohjaus kokonaan
jännitteensyötöstä.
•
Tarkista, ettei piirilevyssä ole jännitettä.
Fillcontrol Smart — 11.2024
