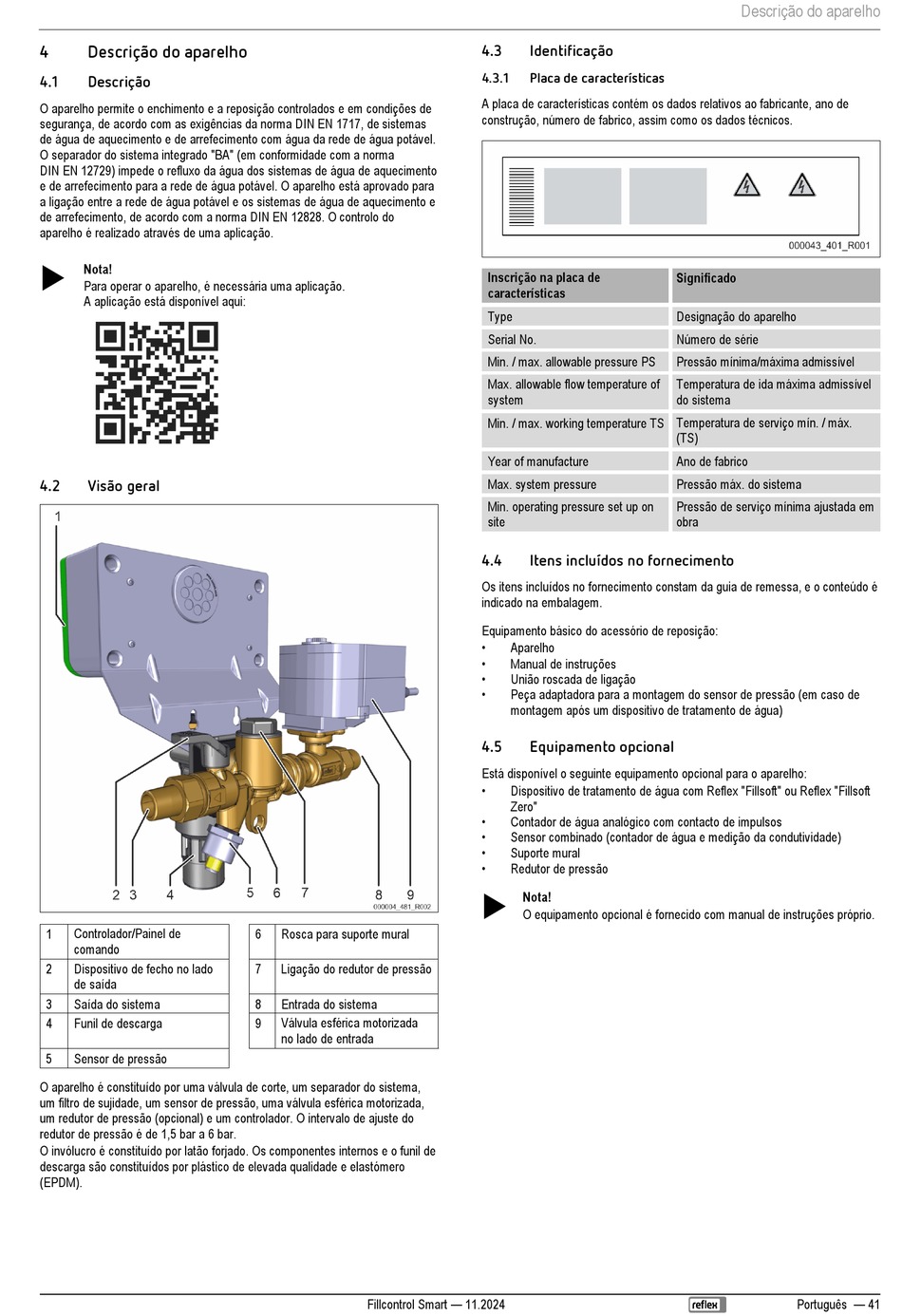

4
Descrição do aparelho
4.1
Descrição
O aparelho permite o enchimento e a reposição controlados e em condições de
segurança, de acordo com as exigências da norma DIN EN 1717, de sistemas
de água de aquecimento e de arrefecimento com água da rede de água potável.
O separador do sistema integrado "BA" (em conformidade com a norma
DIN EN 12729) impede o refluxo da água dos sistemas de água de aquecimento
e de arrefecimento para a rede de água potável. O aparelho está aprovado para
a ligação entre a rede de água potável e os sistemas de água de aquecimento e
de arrefecimento, de acordo com a norma DIN EN 12828. O controlo do
aparelho é realizado através de uma aplicação.
Nota!
Para operar o aparelho, é necessária uma aplicação.
A aplicação está disponível aqui:
4.2
Visão geral
1
Controlador/Painel de
comando
2
Dispositivo de fecho no lado
de saída
3
Saída do sistema
4
Funil de descarga
5
Sensor de pressão
O aparelho é constituído por uma válvula de corte, um separador do sistema,
um filtro de sujidade, um sensor de pressão, uma válvula esférica motorizada,
um redutor de pressão (opcional) e um controlador. O intervalo de ajuste do
redutor de pressão é de 1,5 bar a 6 bar.
O invólucro é constituído por latão forjado. Os componentes internos e o funil de
descarga são constituídos por plástico de elevada qualidade e elastómero
(EPDM).
6
Rosca para suporte mural
7
Ligação do redutor de pressão
8
Entrada do sistema
Válvula esférica motorizada
9
no lado de entrada
Fillcontrol Smart — 11.2024
4.3
Identificação
4.3.1
Placa de características
A placa de características contém os dados relativos ao fabricante, ano de
construção, número de fabrico, assim como os dados técnicos.
Inscrição na placa de
características
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Temperatura de serviço mín. / máx.
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Itens incluídos no fornecimento
Os itens incluídos no fornecimento constam da guia de remessa, e o conteúdo é
indicado na embalagem.
Equipamento básico do acessório de reposição:
•
Aparelho
•
Manual de instruções
•
União roscada de ligação
•
Peça adaptadora para a montagem do sensor de pressão (em caso de
montagem após um dispositivo de tratamento de água)
4.5
Equipamento opcional
Está disponível o seguinte equipamento opcional para o aparelho:
•
Dispositivo de tratamento de água com Reflex "Fillsoft" ou Reflex "Fillsoft
Zero"
•
Contador de água analógico com contacto de impulsos
•
Sensor combinado (contador de água e medição da condutividade)
•
Suporte mural
•
Redutor de pressão
Nota!
O equipamento opcional é fornecido com manual de instruções próprio.
Descrição do aparelho
Significado
Designação do aparelho
Número de série
Pressão mínima/máxima admissível
Temperatura de ida máxima admissível
do sistema
(TS)
Ano de fabrico
Pressão máx. do sistema
Pressão de serviço mínima ajustada em
obra
Português — 41
