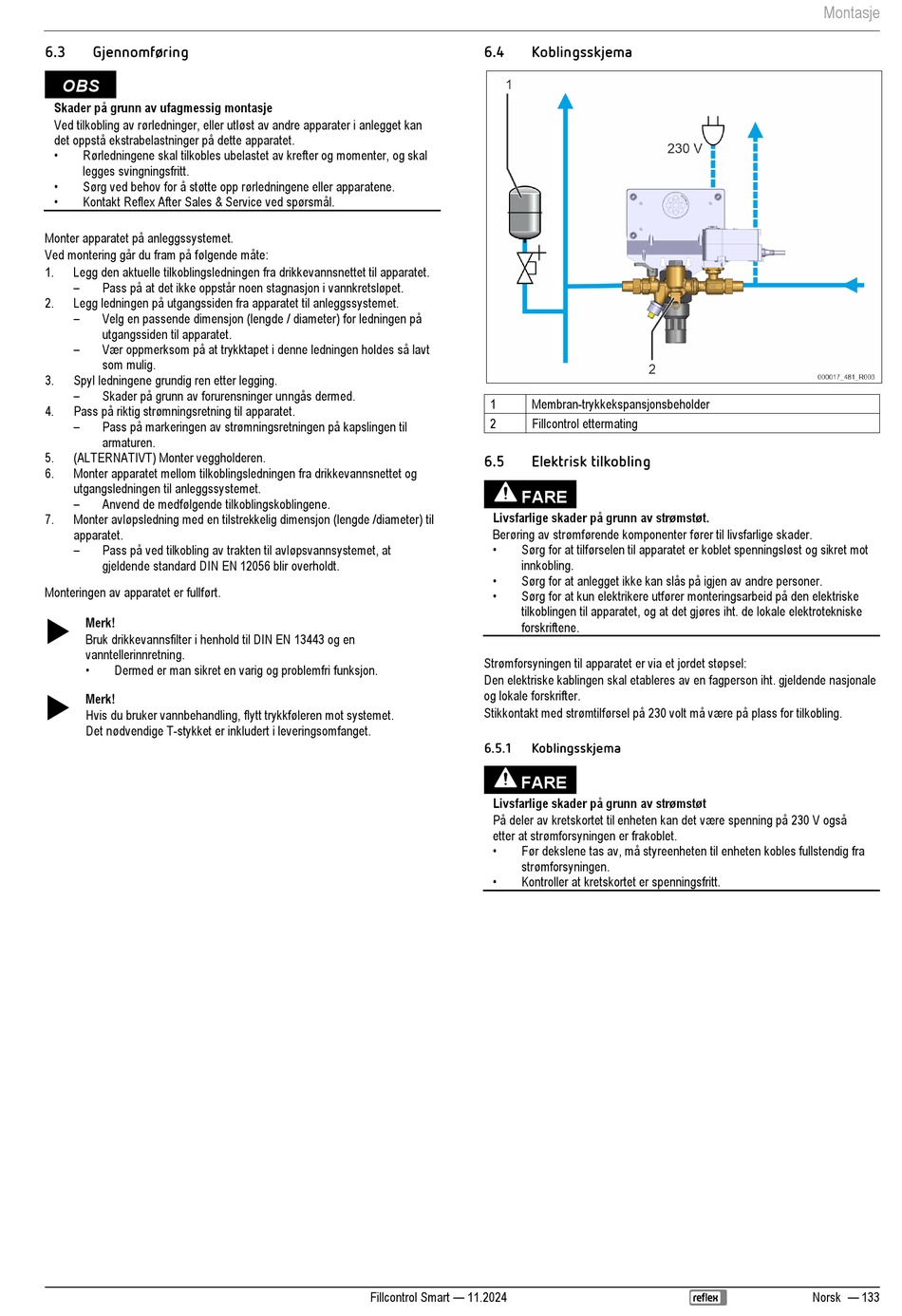

6.3
Gjennomføring
OBS
Skader på grunn av ufagmessig montasje
Ved tilkobling av rørledninger, eller utløst av andre apparater i anlegget kan
det oppstå ekstrabelastninger på dette apparatet.
•
Rørledningene skal tilkobles ubelastet av krefter og momenter, og skal
legges svingningsfritt.
•
Sørg ved behov for å støtte opp rørledningene eller apparatene.
•
Kontakt Reflex After Sales & Service ved spørsmål.
Monter apparatet på anleggssystemet.
Ved montering går du fram på følgende måte:
1.
Legg den aktuelle tilkoblingsledningen fra drikkevannsnettet til apparatet.
–
Pass på at det ikke oppstår noen stagnasjon i vannkretsløpet.
2.
Legg ledningen på utgangssiden fra apparatet til anleggssystemet.
–
Velg en passende dimensjon (lengde / diameter) for ledningen på
utgangssiden til apparatet.
–
Vær oppmerksom på at trykktapet i denne ledningen holdes så lavt
som mulig.
3.
Spyl ledningene grundig ren etter legging.
–
Skader på grunn av forurensninger unngås dermed.
4.
Pass på riktig strømningsretning til apparatet.
–
Pass på markeringen av strømningsretningen på kapslingen til
armaturen.
5.
(ALTERNATIVT) Monter veggholderen.
6.
Monter apparatet mellom tilkoblingsledningen fra drikkevannsnettet og
utgangsledningen til anleggssystemet.
–
Anvend de medfølgende tilkoblingskoblingene.
7.
Monter avløpsledning med en tilstrekkelig dimensjon (lengde /diameter) til
apparatet.
–
Pass på ved tilkobling av trakten til avløpsvannsystemet, at
gjeldende standard DIN EN 12056 blir overholdt.
Monteringen av apparatet er fullført.
Merk!
Bruk drikkevannsfilter i henhold til DIN EN 13443 og en
vanntellerinnretning.
•
Dermed er man sikret en varig og problemfri funksjon.
Merk!
Hvis du bruker vannbehandling, flytt trykkføleren mot systemet.
Det nødvendige T-stykket er inkludert i leveringsomfanget.
6.4
Koblingsskjema
1
Membran-trykkekspansjonsbeholder
2
Fillcontrol ettermating
6.5
Elektrisk tilkobling
FARE
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
•
Sørg for at tilførselen til apparatet er koblet spenningsløst og sikret mot
innkobling.
•
Sørg for at anlegget ikke kan slås på igjen av andre personer.
•
Sørg for at kun elektrikere utfører monteringsarbeid på den elektriske
tilkoblingen til apparatet, og at det gjøres iht. de lokale elektrotekniske
forskriftene.
Strømforsyningen til apparatet er via et jordet støpsel:
Den elektriske kablingen skal etableres av en fagperson iht. gjeldende nasjonale
og lokale forskrifter.
Stikkontakt med strømtilførsel på 230 volt må være på plass for tilkobling.
6.5.1
Koblingsskjema
FARE
Livsfarlige skader på grunn av strømstøt
På deler av kretskortet til enheten kan det være spenning på 230 V også
etter at strømforsyningen er frakoblet.
•
Før dekslene tas av, må styreenheten til enheten kobles fullstendig fra
strømforsyningen.
•
Kontroller at kretskortet er spenningsfritt.
Fillcontrol Smart — 11.2024
Montasje
Norsk — 133
