4

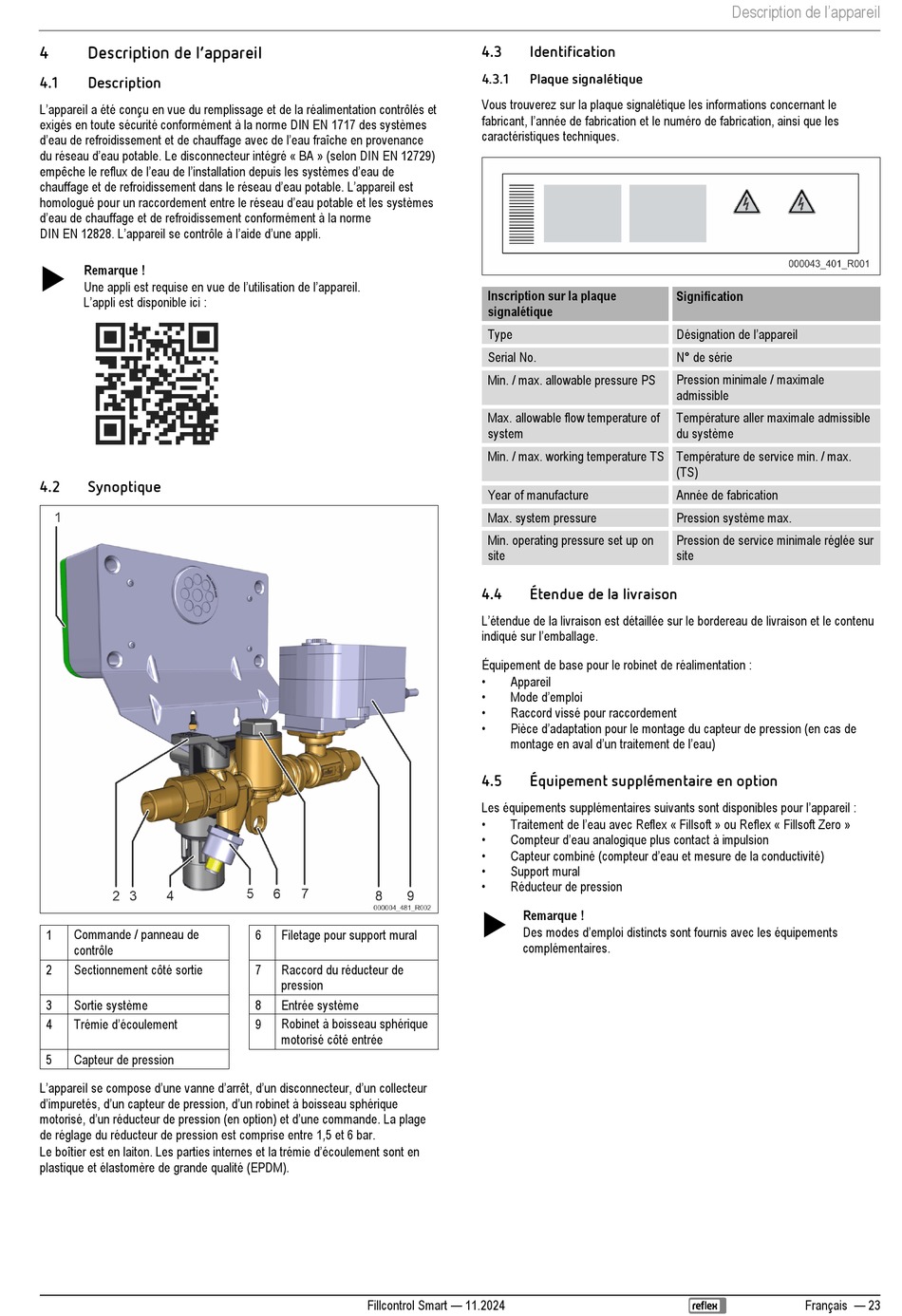

Description de l'appareil
4.1
Description
L'appareil a été conçu en vue du remplissage et de la réalimentation contrôlés et
exigés en toute sécurité conformément à la norme DIN EN 1717 des systèmes
d'eau de refroidissement et de chauffage avec de l'eau fraîche en provenance
du réseau d'eau potable. Le disconnecteur intégré « BA » (selon DIN EN 12729)
empêche le reflux de l'eau de l'installation depuis les systèmes d'eau de
chauffage et de refroidissement dans le réseau d'eau potable. L'appareil est
homologué pour un raccordement entre le réseau d'eau potable et les systèmes
d'eau de chauffage et de refroidissement conformément à la norme
DIN EN 12828. L'appareil se contrôle à l'aide d'une appli.
Remarque !
Une appli est requise en vue de l'utilisation de l'appareil.
L'appli est disponible ici :
4.2
Synoptique
1
Commande / panneau de
contrôle
2
Sectionnement côté sortie
3
Sortie système
4
Trémie d'écoulement
5
Capteur de pression
L'appareil se compose d'une vanne d'arrêt, d'un disconnecteur, d'un collecteur
d'impuretés, d'un capteur de pression, d'un robinet à boisseau sphérique
motorisé, d'un réducteur de pression (en option) et d'une commande. La plage
de réglage du réducteur de pression est comprise entre 1,5 et 6 bar.
Le boîtier est en laiton. Les parties internes et la trémie d'écoulement sont en
plastique et élastomère de grande qualité (EPDM).
6
Filetage pour support mural
7
Raccord du réducteur de
pression
8
Entrée système
Robinet à boisseau sphérique
9
motorisé côté entrée
Fillcontrol Smart — 11.2024
4.3
Identification
4.3.1
Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le
fabricant, l'année de fabrication et le numéro de fabrication, ainsi que les
caractéristiques techniques.
Inscription sur la plaque
signalétique
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Température de service min. / max.
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Étendue de la livraison
L'étendue de la livraison est détaillée sur le bordereau de livraison et le contenu
indiqué sur l'emballage.
Équipement de base pour le robinet de réalimentation :
•
Appareil
•
Mode d'emploi
•
Raccord vissé pour raccordement
•
Pièce d'adaptation pour le montage du capteur de pression (en cas de
montage en aval d'un traitement de l'eau)
4.5
Équipement supplémentaire en option
Les équipements supplémentaires suivants sont disponibles pour l'appareil :
•
Traitement de l'eau avec Reflex « Fillsoft » ou Reflex « Fillsoft Zero »
•
Compteur d'eau analogique plus contact à impulsion
•
Capteur combiné (compteur d'eau et mesure de la conductivité)
•
Support mural
•
Réducteur de pression
Remarque !
Des modes d'emploi distincts sont fournis avec les équipements
complémentaires.
Description de l'appareil
Signification
Désignation de l'appareil
N° de série
Pression minimale / maximale
admissible
Température aller maximale admissible
du système
(TS)
Année de fabrication
Pression système max.
Pression de service minimale réglée sur
site
Français — 23
