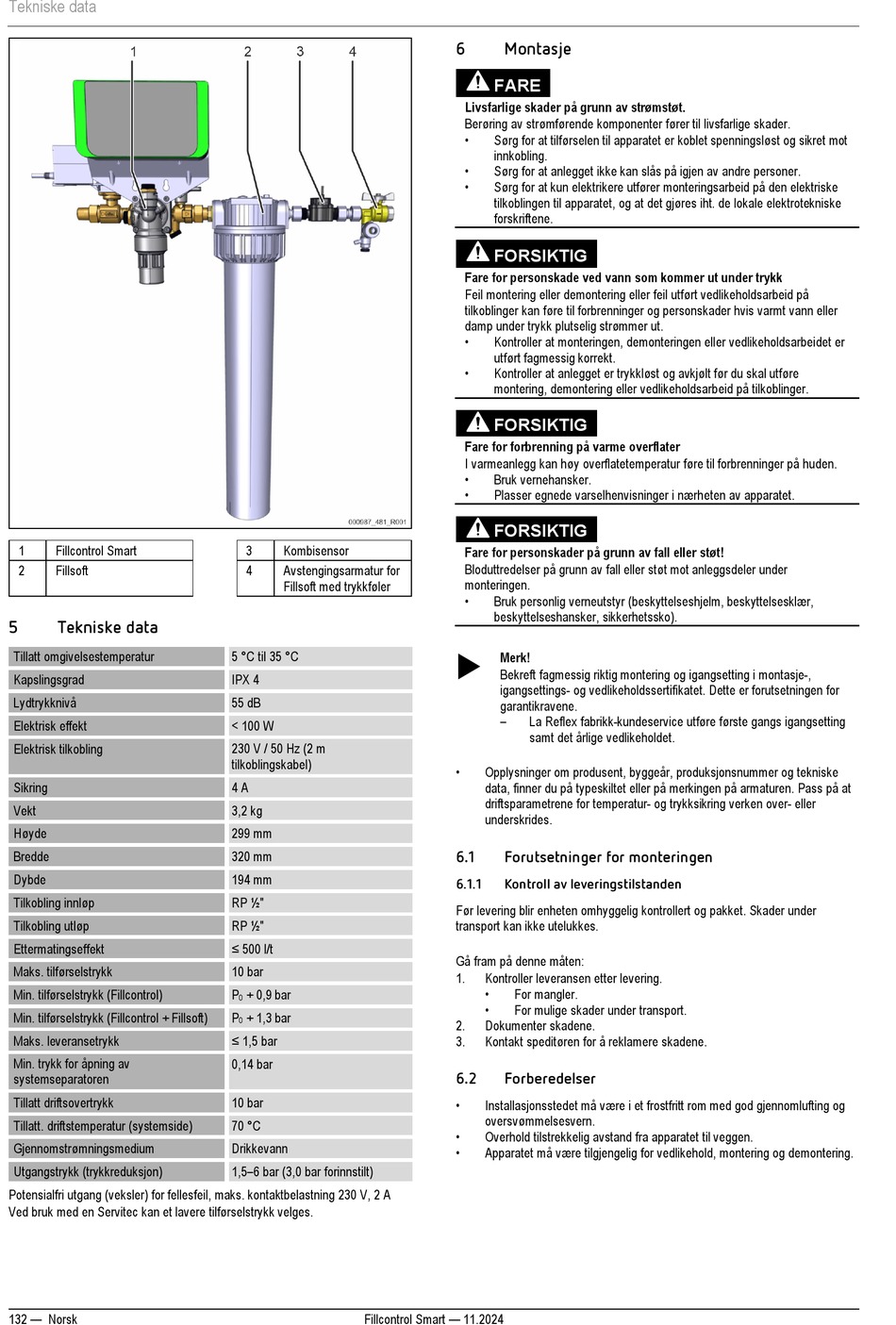

Tekniske data
1
Fillcontrol Smart
2
Fillsoft
5
Tekniske data
Tillatt omgivelsestemperatur
Kapslingsgrad
Lydtrykknivå
Elektrisk effekt
Elektrisk tilkobling
Sikring
Vekt
Høyde
Bredde
Dybde
Tilkobling innløp
Tilkobling utløp
Ettermatingseffekt
Maks. tilførselstrykk
Min. tilførselstrykk (Fillcontrol)
Min. tilførselstrykk (Fillcontrol + Fillsoft)
Maks. leveransetrykk
Min. trykk for åpning av
systemseparatoren
Tillatt driftsovertrykk
Tillatt. driftstemperatur (systemside)
Gjennomstrømningsmedium
Utgangstrykk (trykkreduksjon)
Potensialfri utgang (veksler) for fellesfeil, maks. kontaktbelastning 230 V, 2 A
Ved bruk med en Servitec kan et lavere tilførselstrykk velges.
132 — Norsk
3
Kombisensor
Avstengingsarmatur for
4
Fillsoft med trykkføler
5 °C til 35 °C
IPX 4
55 dB
< 100 W
230 V / 50 Hz (2 m
tilkoblingskabel)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½"
RP ½"
≤ 500 l/t
10 bar
P
+ 0,9 bar
0
P
+ 1,3 bar
0
≤ 1,5 bar
0,14 bar
10 bar
70 °C
Drikkevann
1,5–6 bar (3,0 bar forinnstilt)
Fillcontrol Smart — 11.2024
6
Montasje
FARE
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
•
Sørg for at tilførselen til apparatet er koblet spenningsløst og sikret mot
innkobling.
•
Sørg for at anlegget ikke kan slås på igjen av andre personer.
•
Sørg for at kun elektrikere utfører monteringsarbeid på den elektriske
tilkoblingen til apparatet, og at det gjøres iht. de lokale elektrotekniske
forskriftene.
FORSIKTIG
Fare for personskade ved vann som kommer ut under trykk
Feil montering eller demontering eller feil utført vedlikeholdsarbeid på
tilkoblinger kan føre til forbrenninger og personskader hvis varmt vann eller
damp under trykk plutselig strømmer ut.
•
Kontroller at monteringen, demonteringen eller vedlikeholdsarbeidet er
utført fagmessig korrekt.
•
Kontroller at anlegget er trykkløst og avkjølt før du skal utføre
montering, demontering eller vedlikeholdsarbeid på tilkoblinger.
FORSIKTIG
Fare for forbrenning på varme overflater
I varmeanlegg kan høy overflatetemperatur føre til forbrenninger på huden.
•
Bruk vernehansker.
•
Plasser egnede varselhenvisninger i nærheten av apparatet.
FORSIKTIG
Fare for personskader på grunn av fall eller støt!
Bloduttredelser på grunn av fall eller støt mot anleggsdeler under
monteringen.
•
Bruk personlig verneutstyr (beskyttelseshjelm, beskyttelsesklær,
beskyttelseshansker, sikkerhetssko).
Merk!
Bekreft fagmessig riktig montering og igangsetting i montasje-,
igangsettings- og vedlikeholdssertifikatet. Dette er forutsetningen for
garantikravene.
–
La Reflex fabrikk-kundeservice utføre første gangs igangsetting
samt det årlige vedlikeholdet.
•
Opplysninger om produsent, byggeår, produksjonsnummer og tekniske
data, finner du på typeskiltet eller på merkingen på armaturen. Pass på at
driftsparametrene for temperatur- og trykksikring verken over- eller
underskrides.
6.1
Forutsetninger for monteringen
6.1.1
Kontroll av leveringstilstanden
Før levering blir enheten omhyggelig kontrollert og pakket. Skader under
transport kan ikke utelukkes.
Gå fram på denne måten:
1.
Kontroller leveransen etter levering.
•
For mangler.
•
For mulige skader under transport.
2.
Dokumenter skadene.
3.
Kontakt speditøren for å reklamere skadene.
6.2
Forberedelser
•
Installasjonsstedet må være i et frostfritt rom med god gjennomlufting og
oversvømmelsesvern.
•
Overhold tilstrekkelig avstand fra apparatet til veggen.
•
Apparatet må være tilgjengelig for vedlikehold, montering og demontering.
