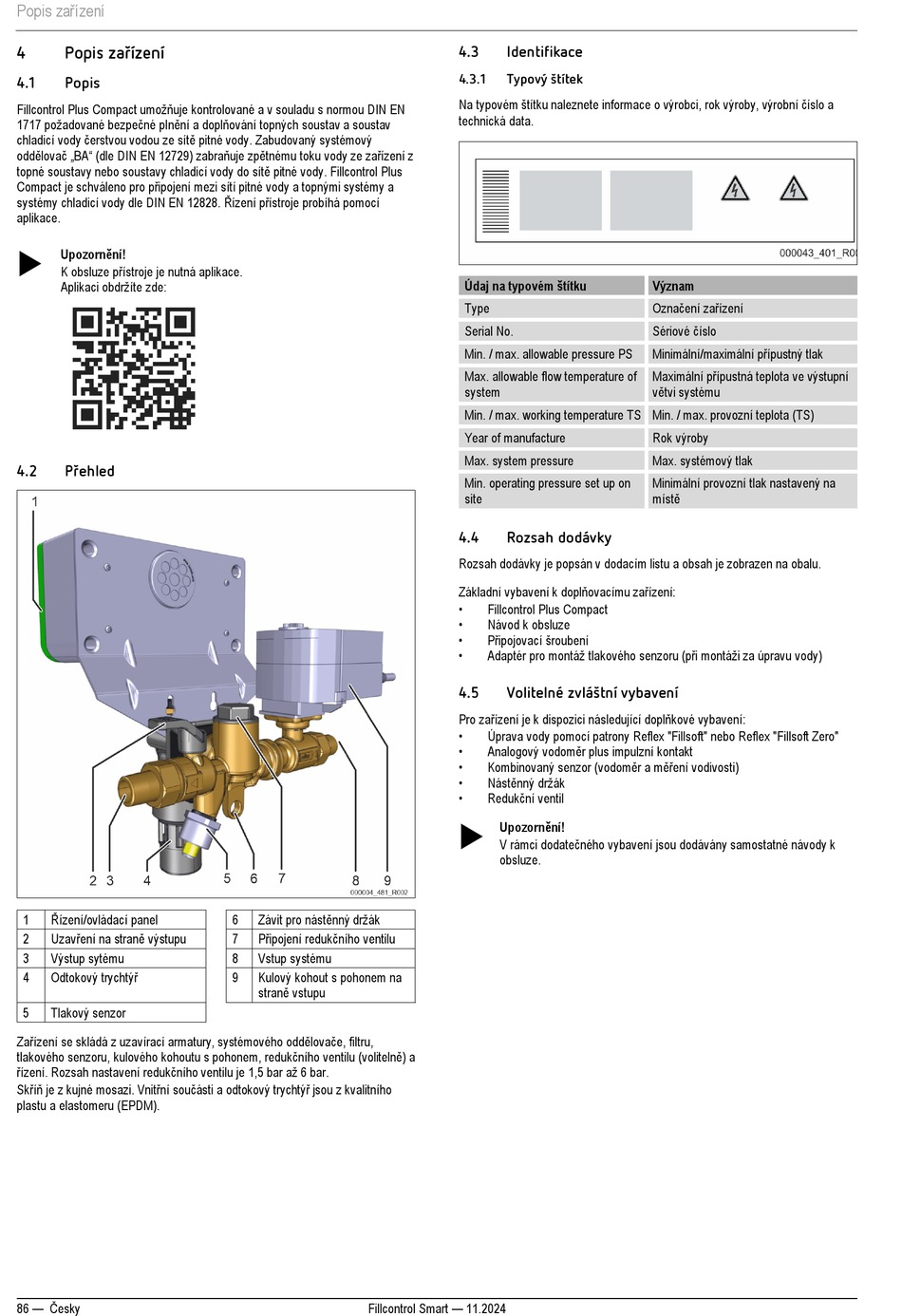

Popis zařízení
4
Popis zařízení
4.1
Popis
Fillcontrol Plus Compact umožňuje kontrolované a v souladu s normou DIN EN
1717 požadované bezpečné plnění a doplňování topných soustav a soustav
chladicí vody čerstvou vodou ze sítě pitné vody. Zabudovaný systémový
oddělovač „BA" (dle DIN EN 12729) zabraňuje zpětnému toku vody ze zařízení z
topné soustavy nebo soustavy chladicí vody do sítě pitné vody. Fillcontrol Plus
Compact je schváleno pro připojení mezi sítí pitné vody a topnými systémy a
systémy chladicí vody dle DIN EN 12828. Řízení přístroje probíhá pomocí
aplikace.
Upozornění!
K obsluze přístroje je nutná aplikace.
Aplikaci obdržíte zde:
4.2
Přehled
1
Řízení/ovládací panel
2
Uzavření na straně výstupu
3
Výstup sytému
4
Odtokový trychtýř
5
Tlakový senzor
Zařízení se skládá z uzavírací armatury, systémového oddělovače, filtru,
tlakového senzoru, kulového kohoutu s pohonem, redukčního ventilu (volitelně) a
řízení. Rozsah nastavení redukčního ventilu je 1,5 bar až 6 bar.
Skříň je z kujné mosazi. Vnitřní součásti a odtokový trychtýř jsou z kvalitního
plastu a elastomeru (EPDM).
86 — Česky
6
Závit pro nástěnný držák
7
Připojení redukčního ventilu
8
Vstup systému
9
Kulový kohout s pohonem na
straně vstupu
Fillcontrol Smart — 11.2024
4.3
Identifikace
4.3.1
Typový štítek
Na typovém štítku naleznete informace o výrobci, rok výroby, výrobní číslo a
technická data.
Údaj na typovém štítku
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min. / max. provozní teplota (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Rozsah dodávky
Rozsah dodávky je popsán v dodacím listu a obsah je zobrazen na obalu.
Základní vybavení k doplňovacímu zařízení:
•
Fillcontrol Plus Compact
•
Návod k obsluze
•
Připojovací šroubení
•
Adaptér pro montáž tlakového senzoru (při montáži za úpravu vody)
4.5
Volitelné zvláštní vybavení
Pro zařízení je k dispozici následující doplňkové vybavení:
•
Úprava vody pomocí patrony Reflex "Fillsoft" nebo Reflex "Fillsoft Zero"
•
Analogový vodoměr plus impulzní kontakt
•
Kombinovaný senzor (vodoměr a měření vodivosti)
•
Nástěnný držák
•
Redukční ventil
Upozornění!
V rámci dodatečného vybavení jsou dodávány samostatné návody k
obsluze.
Význam
Označení zařízení
Sériové číslo
Minimální/maximální přípustný tlak
Maximální přípustná teplota ve výstupní
větvi systému
Rok výroby
Max. systémový tlak
Minimální provozní tlak nastavený na
místě
