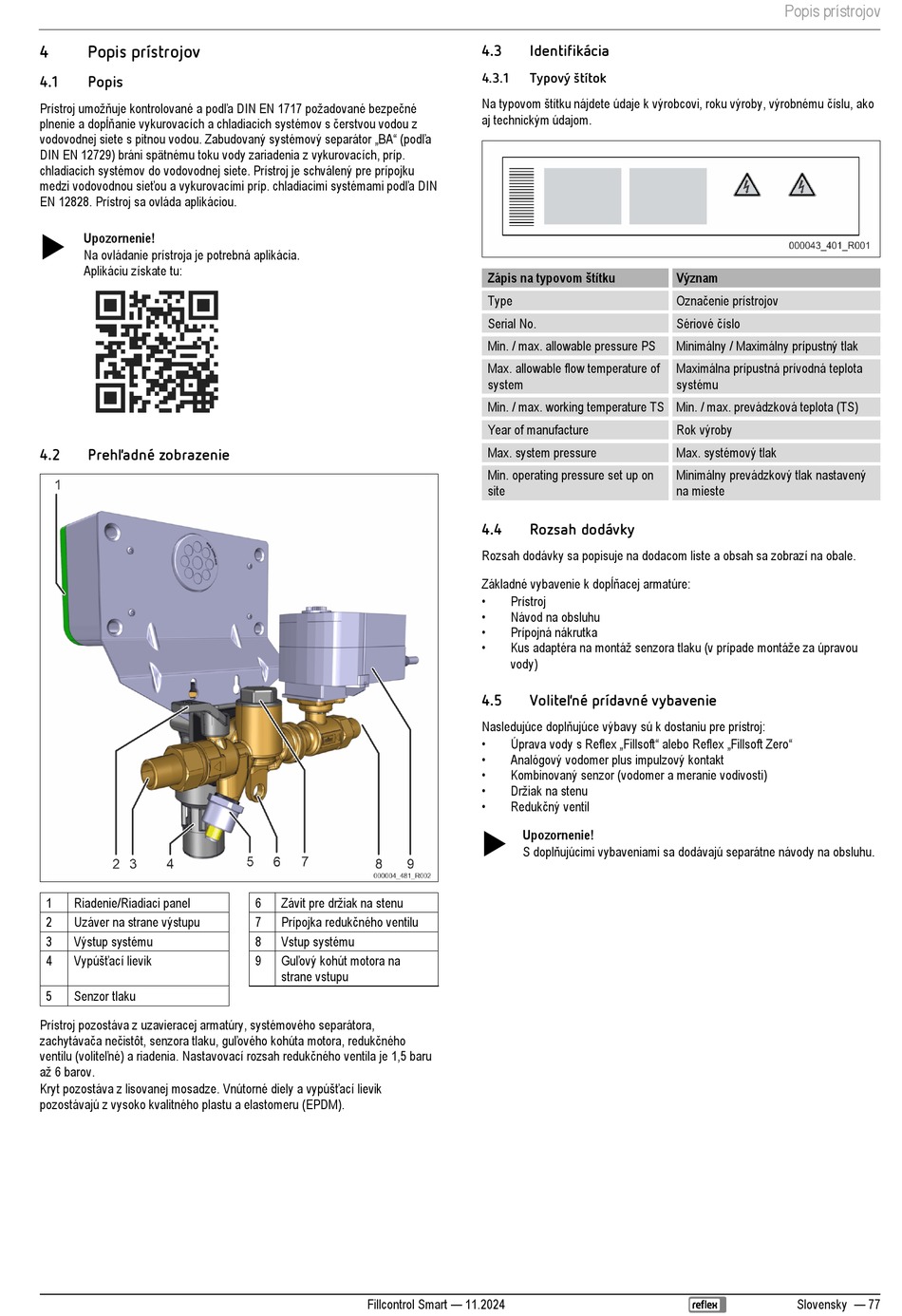

Popis prístrojov
4.1
Popis
Prístroj umožňuje kontrolované a podľa DIN EN 1717 požadované bezpečné
plnenie a dopĺňanie vykurovacích a chladiacich systémov s čerstvou vodou z
vodovodnej siete s pitnou vodou. Zabudovaný systémový separátor „BA" (podľa
DIN EN 12729) bráni spätnému toku vody zariadenia z vykurovacích, príp.
chladiacich systémov do vodovodnej siete. Prístroj je schválený pre prípojku
medzi vodovodnou sieťou a vykurovacími príp. chladiacimi systémami podľa DIN
EN 12828. Prístroj sa ovláda aplikáciou.
Upozornenie!
Na ovládanie prístroja je potrebná aplikácia.
Aplikáciu získate tu:
4.2
Prehľadné zobrazenie
1
Riadenie/Riadiaci panel
2
Uzáver na strane výstupu
3
Výstup systému
4
Vypúšťací lievik
5
Senzor tlaku
Prístroj pozostáva z uzavieracej armatúry, systémového separátora,
zachytávača nečistôt, senzora tlaku, guľového kohúta motora, redukčného
ventilu (voliteľné) a riadenia. Nastavovací rozsah redukčného ventila je 1,5 baru
až 6 barov.
Kryt pozostáva z lisovanej mosadze. Vnútorné diely a vypúšťací lievik
pozostávajú z vysoko kvalitného plastu a elastomeru (EPDM).
6
Závit pre držiak na stenu
7
Prípojka redukčného ventilu
8
Vstup systému
Guľový kohút motora na
9
strane vstupu
Fillcontrol Smart — 11.2024
4.3
Identifikácia
4.3.1
Typový štítok
Na typovom štítku nájdete údaje k výrobcovi, roku výroby, výrobnému číslu, ako
aj technickým údajom.
Zápis na typovom štítku
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min. / max. prevádzková teplota (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Rozsah dodávky
Rozsah dodávky sa popisuje na dodacom liste a obsah sa zobrazí na obale.
Základné vybavenie k dopĺňacej armatúre:
•
Prístroj
•
Návod na obsluhu
•
Prípojná nákrutka
•
Kus adaptéra na montáž senzora tlaku (v prípade montáže za úpravou
vody)
4.5
Voliteľné prídavné vybavenie
Nasledujúce doplňujúce výbavy sú k dostaniu pre prístroj:
•
Úprava vody s Reflex „Fillsoft" alebo Reflex „Fillsoft Zero"
•
Analógový vodomer plus impulzový kontakt
•
Kombinovaný senzor (vodomer a meranie vodivosti)
•
Držiak na stenu
•
Redukčný ventil
Upozornenie!
S doplňujúcimi vybaveniami sa dodávajú separátne návody na obsluhu.
Popis prístrojov
Význam
Označenie prístrojov
Sériové číslo
Minimálny / Maximálny prípustný tlak
Maximálna prípustná prívodná teplota
systému
Rok výroby
Max. systémový tlak
Minimálny prevádzkový tlak nastavený
na mieste
Slovensky — 77
