FARE FOR TILBAGESLAG!
Tilbageslag kan medføre livsfarlige snitsår.
FARE FOR FORBRÆNDING!
Kæde og styreskinne bliver varme under driften.

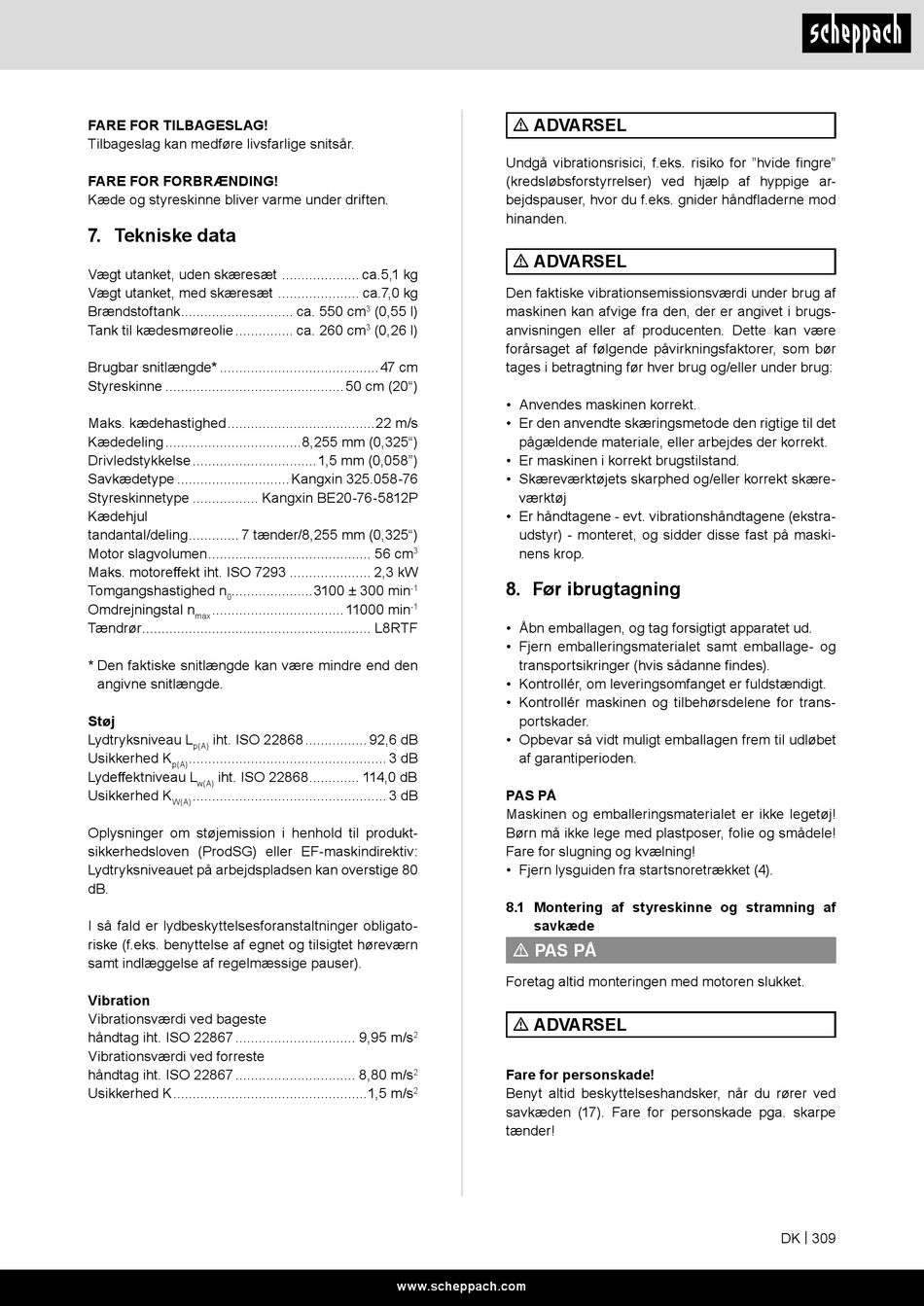

7. Tekniske data
Vægt utanket, uden skæresæt .................... ca.5,1 kg
Vægt utanket, med skæresæt ..................... ca.7,0 kg
Brændstoftank ............................. ca. 550 cm
Tank til kædesmøreolie ............... ca. 260 cm
Brugbar snitlængde* .........................................47 cm
Styreskinne .............................................. 50 cm (20")
Maks. kædehastighed ......................................22 m/s
Kædedeling ...................................8,255 mm (0,325")
Drivledstykkelse ................................1,5 mm (0,058")
Savkædetype ............................. Kangxin 325.058-76
Styreskinnetype ................. Kangxin BE20-76-5812P
Kædehjul
tandantal/deling ............. 7 tænder/8,255 mm (0,325")
Motor slagvolumen .......................................... 56 cm
Maks. motoreffekt iht. ISO 7293 ..................... 2,3 kW
Tomgangshastighed n
.....................3100 ± 300 min
0
Omdrejningstal n
.................................. 11000 min
max
Tændrør ........................................................... L8RTF
* Den faktiske snitlængde kan være mindre end den
angivne snitlængde.
Støj
Lydtryksniveau L
iht. ISO 22868 ................ 92,6 dB
p(A)
Usikkerhed K
................................................... 3 dB
p(A)
Lydeffektniveau L
iht. ISO 22868 ............. 114,0 dB
w(A)
Usikkerhed K
.................................................. 3 dB
W(A)
Oplysninger om støjemission i henhold til produkt-
sikkerhedsloven (ProdSG) eller EF-maskindirektiv:
Lydtryksniveauet på arbejdspladsen kan overstige 80
dB.
I så fald er lydbeskyttelsesforanstaltninger obligato-
riske (f.eks. benyttelse af egnet og tilsigtet høreværn
samt indlæggelse af regelmæssige pauser).
Vibration
Vibrationsværdi ved bageste
håndtag iht. ISO 22867 ............................... 9,95 m/s
Vibrationsværdi ved forreste
håndtag iht. ISO 22867 ............................... 8,80 m/s
Usikkerhed K ..................................................1,5 m/s
m ADVARSEL
Undgå vibrationsrisici, f.eks. risiko for "hvide fingre"
(kredsløbsforstyrrelser) ved hjælp af hyppige ar-
bejdspauser, hvor du f.eks. gnider håndfladerne mod
hinanden.
m ADVARSEL
Den faktiske vibrationsemissionsværdi under brug af
(0,55 l)
maskinen kan afvige fra den, der er angivet i brugs-
3
(0,26 l)
anvisningen eller af producenten. Dette kan være
3
forårsaget af følgende påvirkningsfaktorer, som bør
tages i betragtning før hver brug og/eller under brug:
• Anvendes maskinen korrekt.
• Er den anvendte skæringsmetode den rigtige til det
pågældende materiale, eller arbejdes der korrekt.
• Er maskinen i korrekt brugstilstand.
• Skæreværktøjets skarphed og/eller korrekt skære-
værktøj
• Er håndtagene - evt. vibrationshåndtagene (ekstra-
udstyr) - monteret, og sidder disse fast på maski-
nens krop.
3
8. Før ibrugtagning
-1
-1
• Åbn emballagen, og tag forsigtigt apparatet ud.
• Fjern emballeringsmaterialet samt emballage- og
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for trans-
portskader.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
PAS PÅ
Maskinen og emballeringsmaterialet er ikke legetøj!
Børn må ikke lege med plastposer, folie og smådele!
Fare for slugning og kvælning!
• Fjern lysguiden fra startsnoretrækket (4).
8.1 Montering af styreskinne og stramning af
savkæde
m PAS PÅ
Foretag altid monteringen med motoren slukket.
m ADVARSEL
2
Fare for personskade!
2
Benyt altid beskyttelseshandsker, når du rører ved
2
savkæden (17). Fare for personskade pga. skarpe
tænder!
www.scheppach.com
DK | 309
