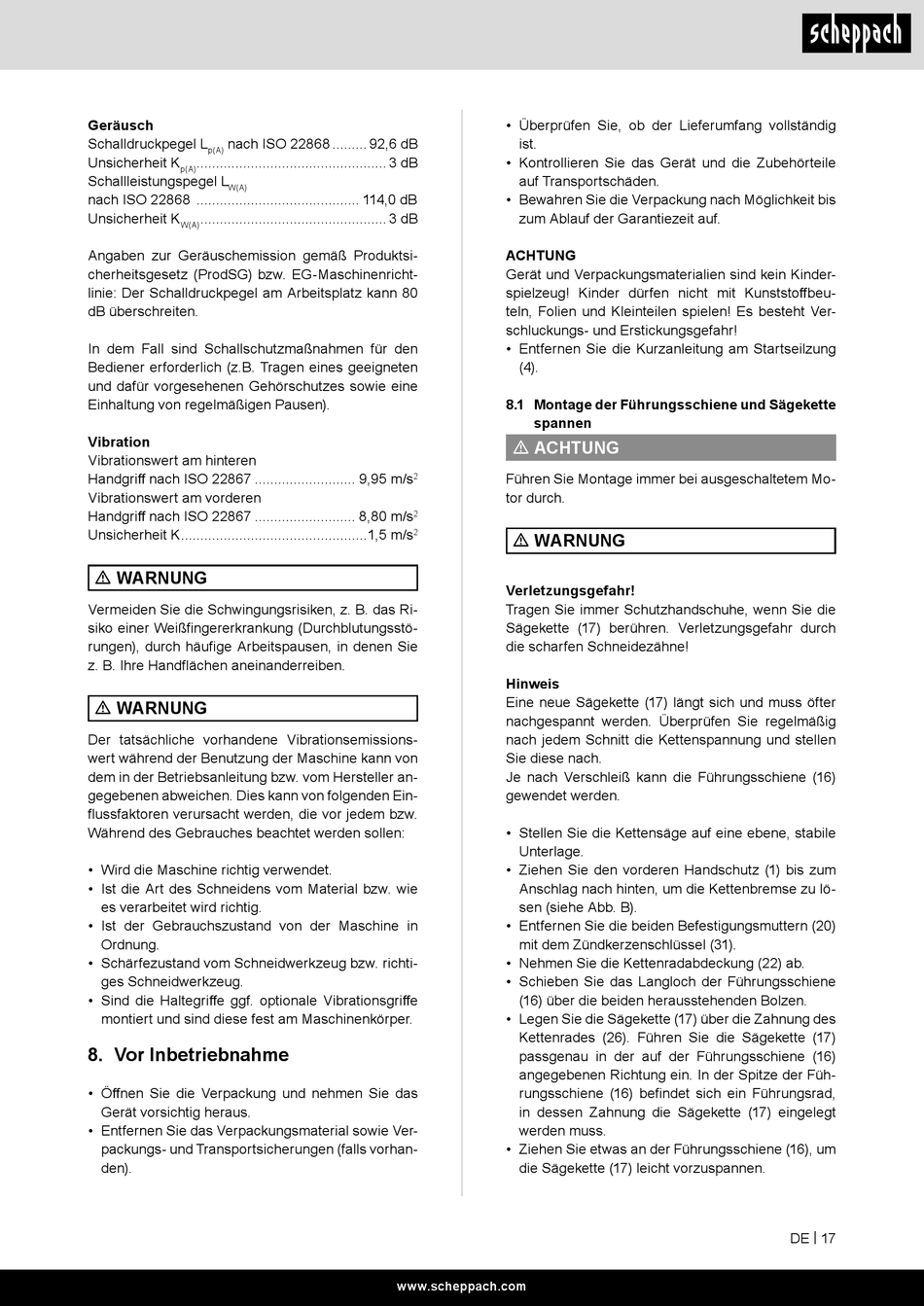

Geräusch
Schalldruckpegel L
nach ISO 22868 ......... 92,6 dB
p(A)
Unsicherheit K
................................................. 3 dB
p(A)
Schallleistungspegel L
W(A)
nach ISO 22868 .......................................... 114,0 dB
Unsicherheit K
................................................ 3 dB
W(A)
Angaben zur Geräuschemission gemäß Produktsi-
cherheitsgesetz (ProdSG) bzw. EG-Maschinenricht-
linie: Der Schalldruckpegel am Arbeitsplatz kann 80
dB überschreiten.
In dem Fall sind Schallschutzmaßnahmen für den
Bediener erforderlich (z.B. Tragen eines geeigneten
und dafür vorgesehenen Gehörschutzes sowie eine
Einhaltung von regelmäßigen Pausen).
Vibration
Vibrationswert am hinteren
Handgriff nach ISO 22867 .......................... 9,95 m/s
Vibrationswert am vorderen
Handgriff nach ISO 22867 .......................... 8,80 m/s
Unsicherheit K ................................................1,5 m/s
m WARNUNG
Vermeiden Sie die Schwingungsrisiken, z. B. das Ri-
siko einer Weißfingererkrankung (Durchblutungsstö-
rungen), durch häufige Arbeitspausen, in denen Sie
z. B. Ihre Handflächen aneinanderreiben.
m WARNUNG
Der tatsächliche vorhandene Vibrationsemissions-
wert während der Benutzung der Maschine kann von
dem in der Betriebsanleitung bzw. vom Hersteller an-
gegebenen abweichen. Dies kann von folgenden Ein-
flussfaktoren verursacht werden, die vor jedem bzw.
Während des Gebrauches beachtet werden sollen:
• Wird die Maschine richtig verwendet.
• Ist die Art des Schneidens vom Material bzw. wie
es verarbeitet wird richtig.
• Ist der Gebrauchszustand von der Maschine in
Ordnung.
• Schärfezustand vom Schneidwerkzeug bzw. richti-
ges Schneidwerkzeug.
• Sind die Haltegriffe ggf. optionale Vibrationsgriffe
montiert und sind diese fest am Maschinenkörper.
8. Vor Inbetriebnahme
• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs- und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterialien sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht Ver-
schluckungs- und Erstickungsgefahr!
• Entfernen Sie die Kurzanleitung am Startseilzung
(4).
8.1 Montage der Führungsschiene und Sägekette
spannen
m ACHTUNG
Führen Sie Montage immer bei ausgeschaltetem Mo-
2
tor durch.
2
2
m WARNUNG
Verletzungsgefahr!
Tragen Sie immer Schutzhandschuhe, wenn Sie die
Sägekette (17) berühren. Verletzungsgefahr durch
die scharfen Schneidezähne!
Hinweis
Eine neue Sägekette (17) längt sich und muss öfter
nachgespannt werden. Überprüfen Sie regelmäßig
nach jedem Schnitt die Kettenspannung und stellen
Sie diese nach.
Je nach Verschleiß kann die Führungsschiene (16)
gewendet werden.
• Stellen Sie die Kettensäge auf eine ebene, stabile
Unterlage.
• Ziehen Sie den vorderen Handschutz (1) bis zum
Anschlag nach hinten, um die Kettenbremse zu lö-
sen (siehe Abb. B).
• Entfernen Sie die beiden Befestigungsmuttern (20)
mit dem Zündkerzenschlüssel (31).
• Nehmen Sie die Kettenradabdeckung (22) ab.
• Schieben Sie das Langloch der Führungsschiene
(16) über die beiden herausstehenden Bolzen.
• Legen Sie die Sägekette (17) über die Zahnung des
Kettenrades (26). Führen Sie die Sägekette (17)
passgenau in der auf der Führungsschiene (16)
angegebenen Richtung ein. In der Spitze der Füh-
rungsschiene (16) befindet sich ein Führungsrad,
in dessen Zahnung die Sägekette (17) eingelegt
werden muss.
• Ziehen Sie etwas an der Führungsschiene (16), um
die Sägekette (17) leicht vorzuspannen.
www.scheppach.com
DE | 17
