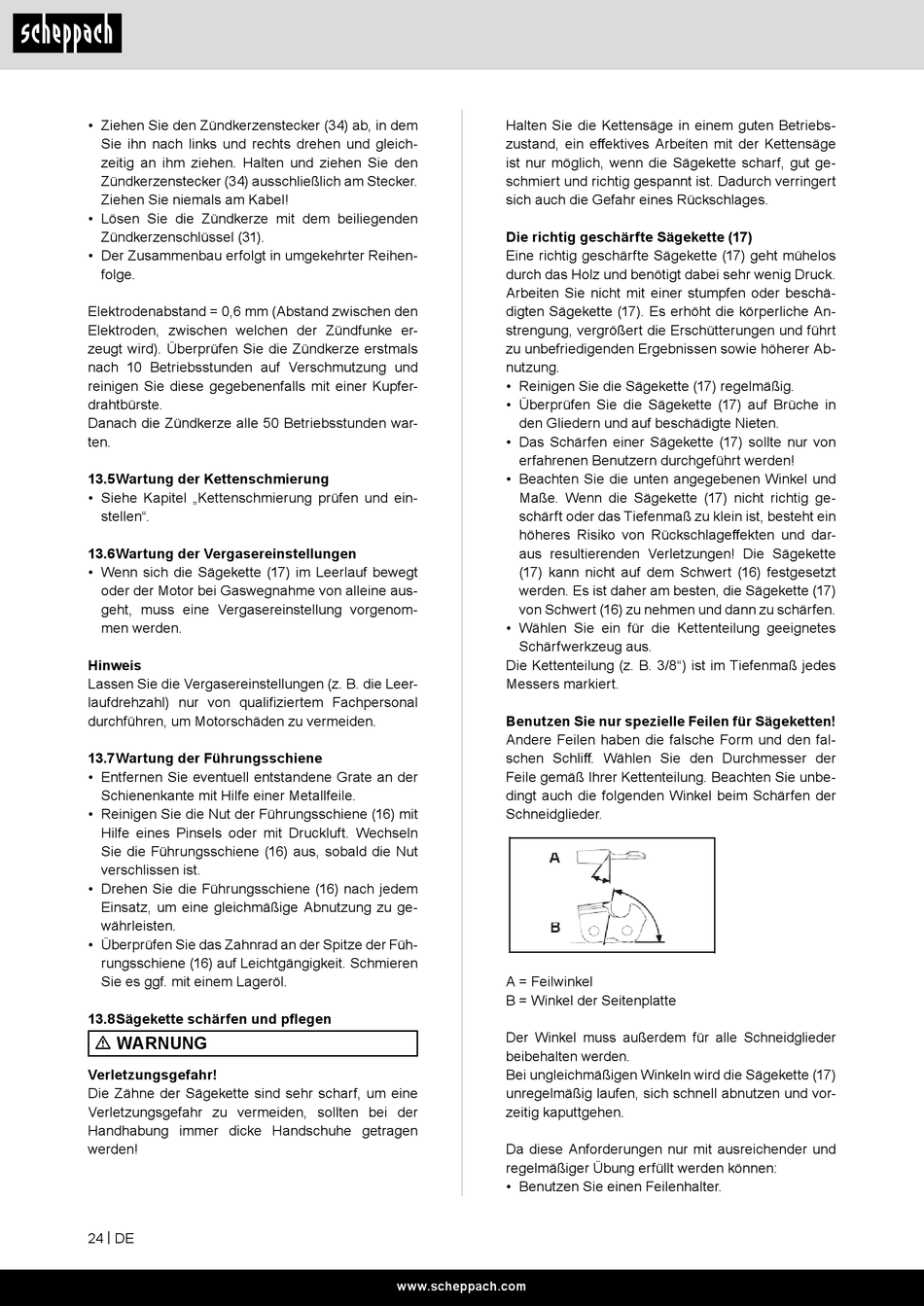

• Ziehen Sie den Zündkerzenstecker (34) ab, in dem
Sie ihn nach links und rechts drehen und gleich-
zeitig an ihm ziehen. Halten und ziehen Sie den
Zündkerzenstecker (34) ausschließlich am Stecker.
Ziehen Sie niemals am Kabel!
• Lösen Sie die Zündkerze mit dem beiliegenden
Zündkerzenschlüssel (31).
• Der Zusammenbau erfolgt in umgekehrter Reihen-
folge.
Elektrodenabstand = 0,6 mm (Abstand zwischen den
Elektroden, zwischen welchen der Zündfunke er-
zeugt wird). Überprüfen Sie die Zündkerze erstmals
nach 10 Betriebsstunden auf Verschmutzung und
reinigen Sie diese gegebenenfalls mit einer Kupfer-
drahtbürste.
Danach die Zündkerze alle 50 Betriebsstunden war-
ten.
13.5 Wartung der Kettenschmierung
• Siehe Kapitel „Kettenschmierung prüfen und ein-
stellen".
13.6 Wartung der Vergasereinstellungen
• Wenn sich die Sägekette (17) im Leerlauf bewegt
oder der Motor bei Gaswegnahme von alleine aus-
geht, muss eine Vergasereinstellung vorgenom-
men werden.
Hinweis
Lassen Sie die Vergasereinstellungen (z. B. die Leer-
laufdrehzahl) nur von qualifiziertem Fachpersonal
durchführen, um Motorschäden zu vermeiden.
13.7 Wartung der Führungsschiene
• Entfernen Sie eventuell entstandene Grate an der
Schienenkante mit Hilfe einer Metallfeile.
• Reinigen Sie die Nut der Führungsschiene (16) mit
Hilfe eines Pinsels oder mit Druckluft. Wechseln
Sie die Führungsschiene (16) aus, sobald die Nut
verschlissen ist.
• Drehen Sie die Führungsschiene (16) nach jedem
Einsatz, um eine gleichmäßige Abnutzung zu ge-
währleisten.
• Überprüfen Sie das Zahnrad an der Spitze der Füh-
rungsschiene (16) auf Leichtgängigkeit. Schmieren
Sie es ggf. mit einem Lageröl.
13.8 Sägekette schärfen und pflegen
m WARNUNG
Verletzungsgefahr!
Die Zähne der Sägekette sind sehr scharf, um eine
Verletzungsgefahr zu vermeiden, sollten bei der
Handhabung immer dicke Handschuhe getragen
werden!
24 | DE
Halten Sie die Kettensäge in einem guten Betriebs-
zustand, ein effektives Arbeiten mit der Kettensäge
ist nur möglich, wenn die Sägekette scharf, gut ge-
schmiert und richtig gespannt ist. Dadurch verringert
sich auch die Gefahr eines Rückschlages.
Die richtig geschärfte Sägekette (17)
Eine richtig geschärfte Sägekette (17) geht mühelos
durch das Holz und benötigt dabei sehr wenig Druck.
Arbeiten Sie nicht mit einer stumpfen oder beschä-
digten Sägekette (17). Es erhöht die körperliche An-
strengung, vergrößert die Erschütterungen und führt
zu unbefriedigenden Ergebnissen sowie höherer Ab-
nutzung.
• Reinigen Sie die Sägekette (17) regelmäßig.
• Überprüfen Sie die Sägekette (17) auf Brüche in
den Gliedern und auf beschädigte Nieten.
• Das Schärfen einer Sägekette (17) sollte nur von
erfahrenen Benutzern durchgeführt werden!
• Beachten Sie die unten angegebenen Winkel und
Maße. Wenn die Sägekette (17) nicht richtig ge-
schärft oder das Tiefenmaß zu klein ist, besteht ein
höheres Risiko von Rückschlageffekten und dar-
aus resultierenden Verletzungen! Die Sägekette
(17) kann nicht auf dem Schwert (16) festgesetzt
werden. Es ist daher am besten, die Sägekette (17)
von Schwert (16) zu nehmen und dann zu schärfen.
• Wählen Sie ein für die Kettenteilung geeignetes
Schärfwerkzeug aus.
Die Kettenteilung (z. B. 3/8") ist im Tiefenmaß jedes
Messers markiert.
Benutzen Sie nur spezielle Feilen für Sägeketten!
Andere Feilen haben die falsche Form und den fal-
schen Schliff. Wählen Sie den Durchmesser der
Feile gemäß Ihrer Kettenteilung. Beachten Sie unbe-
dingt auch die folgenden Winkel beim Schärfen der
Schneidglieder.
A = Feilwinkel
B = Winkel der Seitenplatte
Der Winkel muss außerdem für alle Schneidglieder
beibehalten werden.
Bei ungleichmäßigen Winkeln wird die Sägekette (17)
unregelmäßig laufen, sich schnell abnutzen und vor-
zeitig kaputtgehen.
Da diese Anforderungen nur mit ausreichender und
regelmäßiger Übung erfüllt werden können:
• Benutzen Sie einen Feilenhalter.
www.scheppach.com
