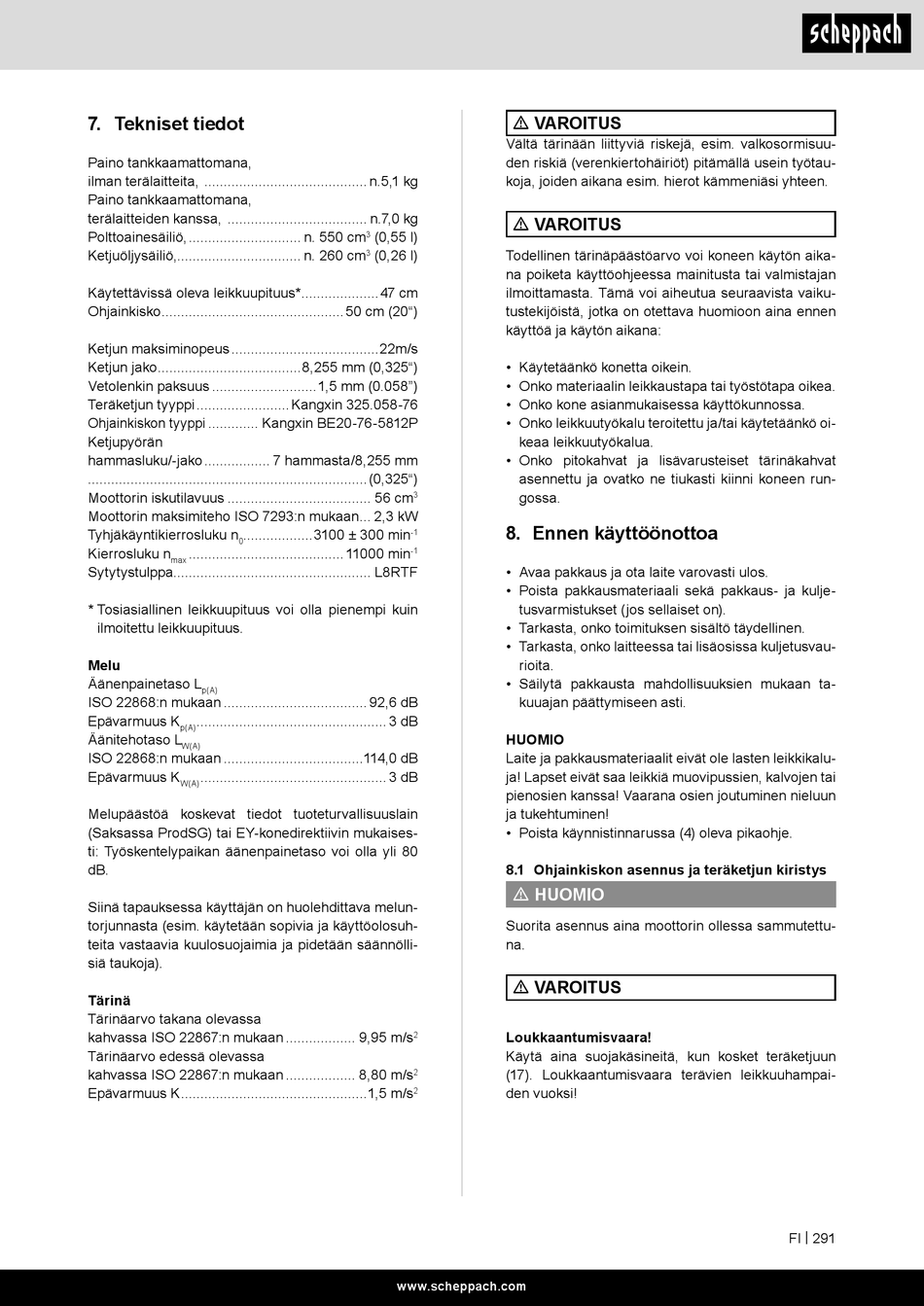

7. Tekniset tiedot
Paino tankkaamattomana,
ilman terälaitteita, .......................................... n.5,1 kg
Paino tankkaamattomana,
terälaitteiden kanssa, .................................... n.7,0 kg
Polttoainesäiliö, ............................. n. 550 cm
Ketjuöljysäiliö,................................ n. 260 cm
Käytettävissä oleva leikkuupituus* ....................47 cm
Ohjainkisko ............................................... 50 cm (20")
Ketjun maksiminopeus ......................................22m/s
Ketjun jako .....................................8,255 mm (0,325")
Vetolenkin paksuus ...........................1,5 mm (0.058")
Teräketjun tyyppi ........................ Kangxin 325.058-76
Ohjainkiskon tyyppi ............. Kangxin BE20-76-5812P
Ketjupyörän
hammasluku/-jako ................. 7 hammasta/8,255 mm
........................................................................(0,325")
Moottorin iskutilavuus ..................................... 56 cm
Moottorin maksimiteho ISO 7293:n mukaan ... 2,3 kW
Tyhjäkäyntikierrosluku n
..................3100 ± 300 min
0
Kierrosluku n
........................................ 11000 min
max
Sytytystulppa ................................................... L8RTF
* Tosiasiallinen leikkuupituus voi olla pienempi kuin
ilmoitettu leikkuupituus.
Melu
Äänenpainetaso L
p(A)
ISO 22868:n mukaan ..................................... 92,6 dB
Epävarmuus K
................................................. 3 dB
p(A)
Äänitehotaso L
W(A)
ISO 22868:n mukaan ....................................114,0 dB
Epävarmuus K
................................................ 3 dB
W(A)
Melupäästöä koskevat tiedot tuoteturvallisuuslain
(Saksassa ProdSG) tai EY-konedirektiivin mukaises-
ti: Työskentelypaikan äänenpainetaso voi olla yli 80
dB.
Siinä tapauksessa käyttäjän on huolehdittava melun-
torjunnasta (esim. käytetään sopivia ja käyttöolosuh-
teita vastaavia kuulosuojaimia ja pidetään säännölli-
siä taukoja).
Tärinä
Tärinäarvo takana olevassa
kahvassa ISO 22867:n mukaan .................. 9,95 m/s
Tärinäarvo edessä olevassa
kahvassa ISO 22867:n mukaan .................. 8,80 m/s
Epävarmuus K ................................................1,5 m/s
m VAROITUS
Vältä tärinään liittyviä riskejä, esim. valkosormisuu-
den riskiä (verenkiertohäiriöt) pitämällä usein työtau-
koja, joiden aikana esim. hierot kämmeniäsi yhteen.
m VAROITUS
(0,55 l)
3
(0,26 l)
Todellinen tärinäpäästöarvo voi koneen käytön aika-
3
na poiketa käyttöohjeessa mainitusta tai valmistajan
ilmoittamasta. Tämä voi aiheutua seuraavista vaiku-
tustekijöistä, jotka on otettava huomioon aina ennen
käyttöä ja käytön aikana:
• Käytetäänkö konetta oikein.
• Onko materiaalin leikkaustapa tai työstötapa oikea.
• Onko kone asianmukaisessa käyttökunnossa.
• Onko leikkuutyökalu teroitettu ja/tai käytetäänkö oi-
keaa leikkuutyökalua.
• Onko pitokahvat ja lisävarusteiset tärinäkahvat
asennettu ja ovatko ne tiukasti kiinni koneen run-
gossa.
3
8. Ennen käyttöönottoa
-1
-1
• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kulje-
tusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvau-
rioita.
• Säilytä pakkausta mahdollisuuksien mukaan ta-
kuuajan päättymiseen asti.
HUOMIO
Laite ja pakkausmateriaalit eivät ole lasten leikkikalu-
ja! Lapset eivät saa leikkiä muovipussien, kalvojen tai
pienosien kanssa! Vaarana osien joutuminen nieluun
ja tukehtuminen!
• Poista käynnistinnarussa (4) oleva pikaohje.
8.1 Ohjainkiskon asennus ja teräketjun kiristys
m HUOMIO
Suorita asennus aina moottorin ollessa sammutettu-
na.
m VAROITUS
Loukkaantumisvaara!
2
Käytä aina suojakäsineitä, kun kosket teräketjuun
(17). Loukkaantumisvaara terävien leikkuuhampai-
2
den vuoksi!
2
www.scheppach.com
FI | 291
