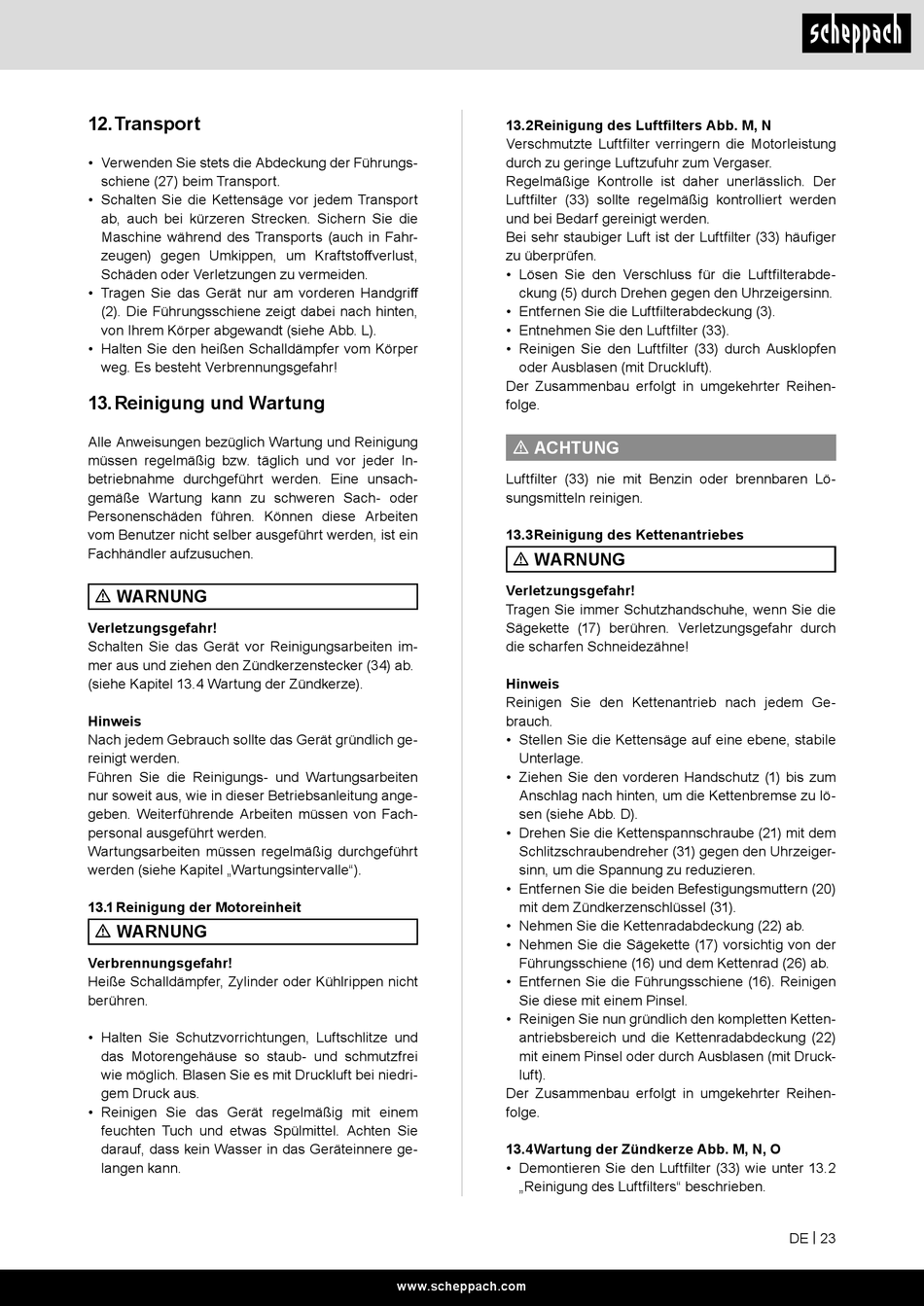

12. Transport
• Verwenden Sie stets die Abdeckung der Führungs-
schiene (27) beim Transport.
• Schalten Sie die Kettensäge vor jedem Transport
ab, auch bei kürzeren Strecken. Sichern Sie die
Maschine während des Transports (auch in Fahr-
zeugen) gegen Umkippen, um Kraftstoffverlust,
Schäden oder Verletzungen zu vermeiden.
• Tragen Sie das Gerät nur am vorderen Handgriff
(2). Die Führungsschiene zeigt dabei nach hinten,
von Ihrem Körper abgewandt (siehe Abb. L).
• Halten Sie den heißen Schalldämpfer vom Körper
weg. Es besteht Verbrennungsgefahr!
13. Reinigung und Wartung
Alle Anweisungen bezüglich Wartung und Reinigung
müssen regelmäßig bzw. täglich und vor jeder In-
betriebnahme durchgeführt werden. Eine unsach-
gemäße Wartung kann zu schweren Sach- oder
Personenschäden führen. Können diese Arbeiten
vom Benutzer nicht selber ausgeführt werden, ist ein
Fachhändler aufzusuchen.
m WARNUNG
Verletzungsgefahr!
Schalten Sie das Gerät vor Reinigungsarbeiten im-
mer aus und ziehen den Zündkerzenstecker (34) ab.
(siehe Kapitel 13.4 Wartung der Zündkerze).
Hinweis
Nach jedem Gebrauch sollte das Gerät gründlich ge-
reinigt werden.
Führen Sie die Reinigungs- und Wartungsarbeiten
nur soweit aus, wie in dieser Betriebsanleitung ange-
geben. Weiterführende Arbeiten müssen von Fach-
personal ausgeführt werden.
Wartungsarbeiten müssen regelmäßig durchgeführt
werden (siehe Kapitel „Wartungsintervalle").
13.1 Reinigung der Motoreinheit
m WARNUNG
Verbrennungsgefahr!
Heiße Schalldämpfer, Zylinder oder Kühlrippen nicht
berühren.
• Halten Sie Schutzvorrichtungen, Luftschlitze und
das Motorengehäuse so staub- und schmutzfrei
wie möglich. Blasen Sie es mit Druckluft bei niedri-
gem Druck aus.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Spülmittel. Achten Sie
darauf, dass kein Wasser in das Geräteinnere ge-
langen kann.
13.2 Reinigung des Luftfilters Abb. M, N
Verschmutzte Luftfilter verringern die Motorleistung
durch zu geringe Luftzufuhr zum Vergaser.
Regelmäßige Kontrolle ist daher unerlässlich. Der
Luftfilter (33) sollte regelmäßig kontrolliert werden
und bei Bedarf gereinigt werden.
Bei sehr staubiger Luft ist der Luftfilter (33) häufiger
zu überprüfen.
• Lösen Sie den Verschluss für die Luftfilterabde-
ckung (5) durch Drehen gegen den Uhrzeigersinn.
• Entfernen Sie die Luftfilterabdeckung (3).
• Entnehmen Sie den Luftfilter (33).
• Reinigen Sie den Luftfilter (33) durch Ausklopfen
oder Ausblasen (mit Druckluft).
Der Zusammenbau erfolgt in umgekehrter Reihen-
folge.
m ACHTUNG
Luftfilter (33) nie mit Benzin oder brennbaren Lö-
sungsmitteln reinigen.
13.3 Reinigung des Kettenantriebes
m WARNUNG
Verletzungsgefahr!
Tragen Sie immer Schutzhandschuhe, wenn Sie die
Sägekette (17) berühren. Verletzungsgefahr durch
die scharfen Schneidezähne!
Hinweis
Reinigen Sie den Kettenantrieb nach jedem Ge-
brauch.
• Stellen Sie die Kettensäge auf eine ebene, stabile
Unterlage.
• Ziehen Sie den vorderen Handschutz (1) bis zum
Anschlag nach hinten, um die Kettenbremse zu lö-
sen (siehe Abb. D).
• Drehen Sie die Kettenspannschraube (21) mit dem
Schlitzschraubendreher (31) gegen den Uhrzeiger-
sinn, um die Spannung zu reduzieren.
• Entfernen Sie die beiden Befestigungsmuttern (20)
mit dem Zündkerzenschlüssel (31).
• Nehmen Sie die Kettenradabdeckung (22) ab.
• Nehmen Sie die Sägekette (17) vorsichtig von der
Führungsschiene (16) und dem Kettenrad (26) ab.
• Entfernen Sie die Führungsschiene (16). Reinigen
Sie diese mit einem Pinsel.
• Reinigen Sie nun gründlich den kompletten Ketten-
antriebsbereich und die Kettenradabdeckung (22)
mit einem Pinsel oder durch Ausblasen (mit Druck-
luft).
Der Zusammenbau erfolgt in umgekehrter Reihen-
folge.
13.4 Wartung der Zündkerze Abb. M, N, O
• Demontieren Sie den Luftfilter (33) wie unter 13.2
„Reinigung des Luftfilters" beschrieben.
www.scheppach.com
DE | 23
