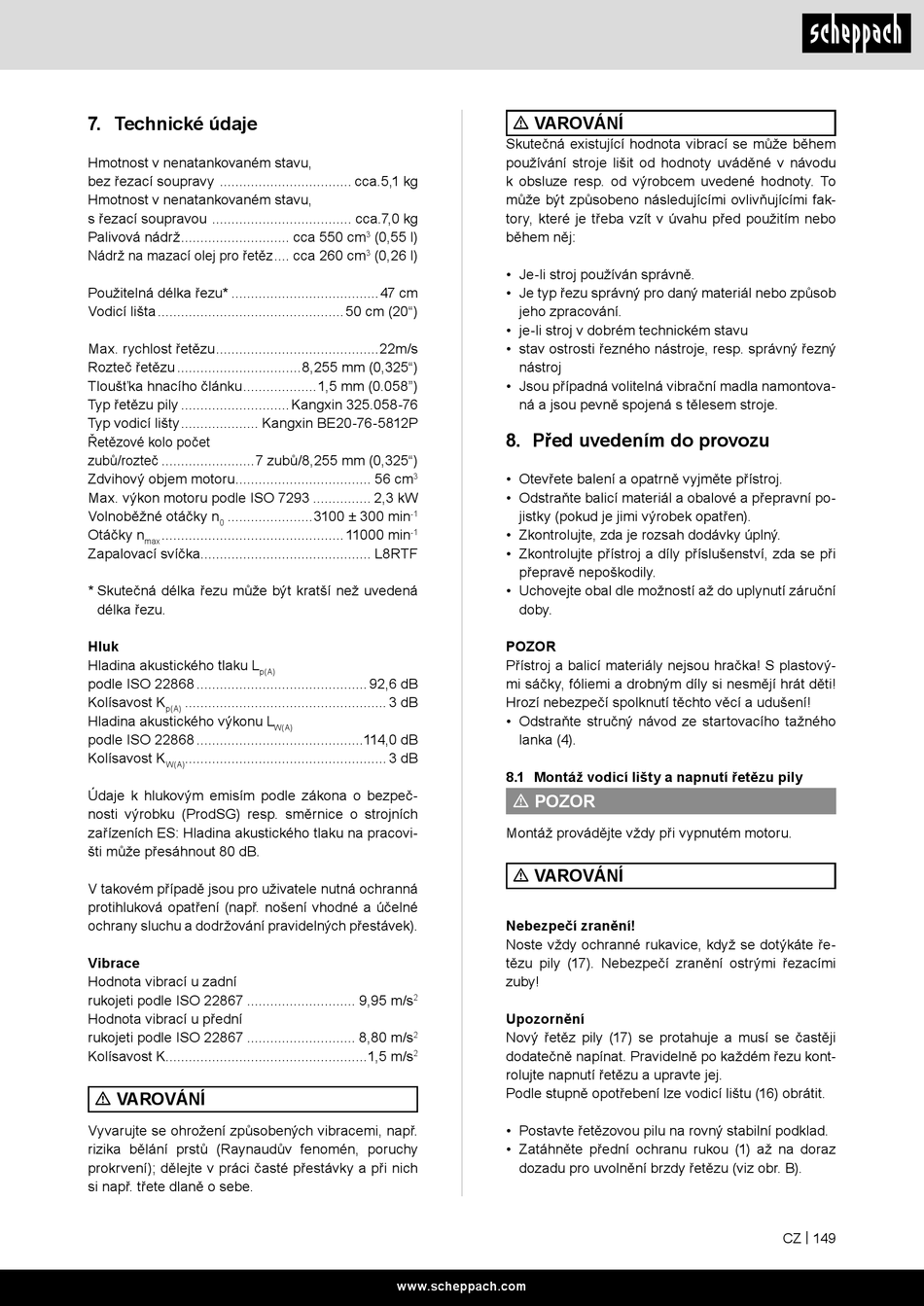

7. Technické údaje
Hmotnost v nenatankovaném stavu,
bez řezací soupravy .................................. cca.5,1 kg
Hmotnost v nenatankovaném stavu,
s řezací soupravou .................................... cca.7,0 kg
Palivová nádrž ............................ cca 550 cm
Nádrž na mazací olej pro řetěz .... cca 260 cm
Použitelná délka řezu* ......................................47 cm
Vodicí lišta ................................................ 50 cm (20")
Max. rychlost řetězu ..........................................22m/s
Rozteč řetězu ................................8,255 mm (0,325")
Tloušťka hnacího článku ...................1,5 mm (0.058")
Typ řetězu pily ............................ Kangxin 325.058-76
Typ vodicí lišty .................... Kangxin BE20-76-5812P
Řetězové kolo počet
zubů/rozteč ........................7 zubů/8,255 mm (0,325")
Zdvihový objem motoru ................................... 56 cm
Max. výkon motoru podle ISO 7293 ............... 2,3 kW
Volnoběžné otáčky n
......................3100 ± 300 min
0
Otáčky n
............................................... 11000 min
max
Zapalovací svíčka ............................................ L8RTF
* Skutečná délka řezu může být kratší než uvedená
délka řezu.
Hluk
Hladina akustického tlaku L
p(A)
podle ISO 22868 ............................................ 92,6 dB
Kolísavost K
.................................................... 3 dB
p(A)
Hladina akustického výkonu L
podle ISO 22868 ...........................................114,0 dB
Kolísavost K
.................................................... 3 dB
W(A)
Údaje k hlukovým emisím podle zákona o bezpeč-
nosti výrobku (ProdSG) resp. směrnice o strojních
zařízeních ES: Hladina akustického tlaku na pracovi-
šti může přesáhnout 80 dB.
V takovém případě jsou pro uživatele nutná ochranná
protihluková opatření (např. nošení vhodné a účelné
ochrany sluchu a dodržování pravidelných přestávek).
Vibrace
Hodnota vibrací u zadní
rukojeti podle ISO 22867 ............................ 9,95 m/s
Hodnota vibrací u přední
rukojeti podle ISO 22867 ............................ 8,80 m/s
Kolísavost K ....................................................1,5 m/s
m VAROVÁNÍ
Vyvarujte se ohrožení způsobených vibracemi, např.
rizika bělání prstů (Raynaudův fenomén, poruchy
prokrvení); dělejte v práci časté přestávky a při nich
si např. třete dlaně o sebe.
(0,55 l)
3
(0,26 l)
3
3
-1
-1
W(A)
2
2
2
www.scheppach.com
m VAROVÁNÍ
Skutečná existující hodnota vibrací se může během
používání stroje lišit od hodnoty uváděné v návodu
k obsluze resp. od výrobcem uvedené hodnoty. To
může být způsobeno následujícími ovlivňujícími fak-
tory, které je třeba vzít v úvahu před použitím nebo
během něj:
• Je-li stroj používán správně.
• Je typ řezu správný pro daný materiál nebo způsob
jeho zpracování.
• je-li stroj v dobrém technickém stavu
• stav ostrosti řezného nástroje, resp. správný řezný
nástroj
• Jsou případná volitelná vibrační madla namontova-
ná a jsou pevně spojená s tělesem stroje.
8. Před uvedením do provozu
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte balicí materiál a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
POZOR
Přístroj a balicí materiály nejsou hračka! S plastový-
mi sáčky, fóliemi a drobným díly si nesmějí hrát děti!
Hrozí nebezpečí spolknutí těchto věcí a udušení!
• Odstraňte stručný návod ze startovacího tažného
lanka (4).
8.1 Montáž vodicí lišty a napnutí řetězu pily
m POZOR
Montáž provádějte vždy při vypnutém motoru.
m VAROVÁNÍ
Nebezpečí zranění!
Noste vždy ochranné rukavice, když se dotýkáte ře-
tězu pily (17). Nebezpečí zranění ostrými řezacími
zuby!
Upozornění
Nový řetěz pily (17) se protahuje a musí se častěji
dodatečně napínat. Pravidelně po každém řezu kont-
rolujte napnutí řetězu a upravte jej.
Podle stupně opotřebení lze vodicí lištu (16) obrátit.
• Postavte řetězovou pilu na rovný stabilní podklad.
• Zatáhněte přední ochranu rukou (1) až na doraz
dozadu pro uvolnění brzdy řetězu (viz obr. B).
CZ | 149
