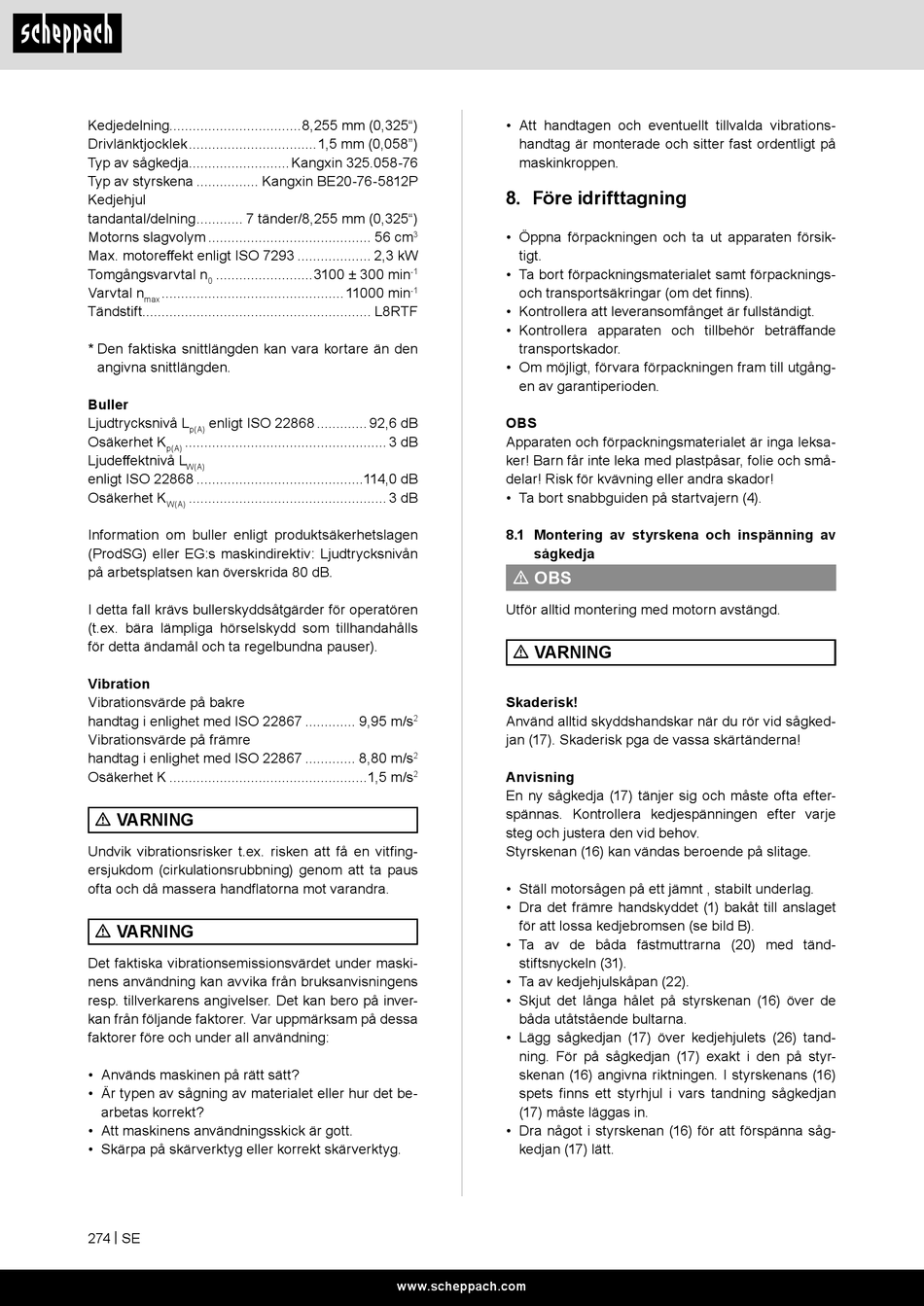

Kedjedelning..................................8,255 mm (0,325")
Drivlänktjocklek .................................1,5 mm (0,058")
Typ av sågkedja.......................... Kangxin 325.058-76
Typ av styrskena ................ Kangxin BE20-76-5812P
Kedjehjul
tandantal/delning ............ 7 tänder/8,255 mm (0,325")
Motorns slagvolym .......................................... 56 cm
Max. motoreffekt enligt ISO 7293 ................... 2,3 kW
Tomgångsvarvtal n
.........................3100 ± 300 min
0
Varvtal n
............................................... 11000 min
max
Tändstift ........................................................... L8RTF
* Den faktiska snittlängden kan vara kortare än den
angivna snittlängden.
Buller
Ljudtrycksnivå L
enligt ISO 22868 ............. 92,6 dB
p(A)
Osäkerhet K
.................................................... 3 dB
p(A)
Ljudeffektnivå L
W(A)
enligt ISO 22868 ...........................................114,0 dB
Osäkerhet K
................................................... 3 dB
W(A)
Information om buller enligt produktsäkerhetslagen
(ProdSG) eller EG:s maskindirektiv: Ljudtrycksnivån
på arbetsplatsen kan överskrida 80 dB.
I detta fall krävs bullerskyddsåtgärder för operatören
(t.ex. bära lämpliga hörselskydd som tillhandahålls
för detta ändamål och ta regelbundna pauser).
Vibration
Vibrationsvärde på bakre
handtag i enlighet med ISO 22867 ............. 9,95 m/s
Vibrationsvärde på främre
handtag i enlighet med ISO 22867 ............. 8,80 m/s
Osäkerhet K ...................................................1,5 m/s
m VARNING
Undvik vibrationsrisker t.ex. risken att få en vitfing-
ersjukdom (cirkulationsrubbning) genom att ta paus
ofta och då massera handflatorna mot varandra.
m VARNING
Det faktiska vibrationsemissionsvärdet under maski-
nens användning kan avvika från bruksanvisningens
resp. tillverkarens angivelser. Det kan bero på inver-
kan från följande faktorer. Var uppmärksam på dessa
faktorer före och under all användning:
• Används maskinen på rätt sätt?
• Är typen av sågning av materialet eller hur det be-
arbetas korrekt?
• Att maskinens användningsskick är gott.
• Skärpa på skärverktyg eller korrekt skärverktyg.
274 | SE
• Att handtagen och eventuellt tillvalda vibrations-
handtag är monterade och sitter fast ordentligt på
maskinkroppen.
8. Före idrifttagning
• Öppna förpackningen och ta ut apparaten försik-
3
tigt.
• Ta bort förpackningsmaterialet samt förpacknings-
-1
och transportsäkringar (om det finns).
-1
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera apparaten och tillbehör beträffande
transportskador.
• Om möjligt, förvara förpackningen fram till utgång-
en av garantiperioden.
OBS
Apparaten och förpackningsmaterialet är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och små-
delar! Risk för kvävning eller andra skador!
• Ta bort snabbguiden på startvajern (4).
8.1 Montering av styrskena och inspänning av
sågkedja
m OBS
Utför alltid montering med motorn avstängd.
m VARNING
Skaderisk!
Använd alltid skyddshandskar när du rör vid sågked-
2
jan (17). Skaderisk pga de vassa skärtänderna!
2
Anvisning
2
En ny sågkedja (17) tänjer sig och måste ofta efter-
spännas. Kontrollera kedjespänningen efter varje
steg och justera den vid behov.
Styrskenan (16) kan vändas beroende på slitage.
• Ställ motorsågen på ett jämnt , stabilt underlag.
• Dra det främre handskyddet (1) bakåt till anslaget
för att lossa kedjebromsen (se bild B).
• Ta av de båda fästmuttrarna (20) med tänd-
stiftsnyckeln (31).
• Ta av kedjehjulskåpan (22).
• Skjut det långa hålet på styrskenan (16) över de
båda utåtstående bultarna.
• Lägg sågkedjan (17) över kedjehjulets (26) tand-
ning. För på sågkedjan (17) exakt i den på styr-
skenan (16) angivna riktningen. I styrskenans (16)
spets finns ett styrhjul i vars tandning sågkedjan
(17) måste läggas in.
• Dra något i styrskenan (16) för att förspänna såg-
kedjan (17) lätt.
