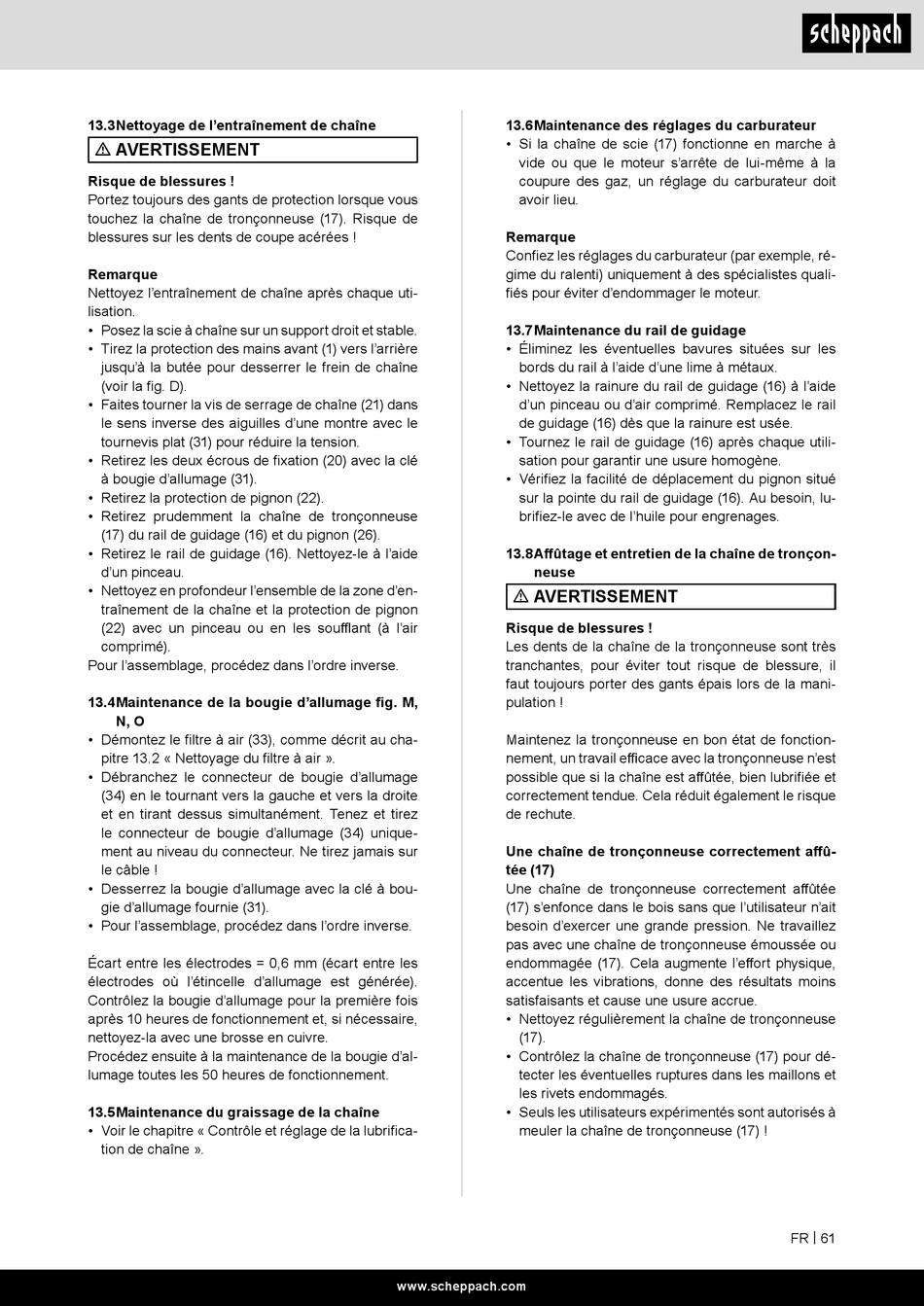

13.3 Nettoyage de l'entraînement de chaîne
m AVERTISSEMENT
Risque de blessures !
Portez toujours des gants de protection lorsque vous
touchez la chaîne de tronçonneuse (17). Risque de
blessures sur les dents de coupe acérées !
Remarque
Nettoyez l'entraînement de chaîne après chaque uti-
lisation.
• Posez la scie à chaîne sur un support droit et stable.
• Tirez la protection des mains avant (1) vers l'arrière
jusqu'à la butée pour desserrer le frein de chaîne
(voir la fig. D).
• Faites tourner la vis de serrage de chaîne (21) dans
le sens inverse des aiguilles d'une montre avec le
tournevis plat (31) pour réduire la tension.
• Retirez les deux écrous de fixation (20) avec la clé
à bougie d'allumage (31).
• Retirez la protection de pignon (22).
• Retirez prudemment la chaîne de tronçonneuse
(17) du rail de guidage (16) et du pignon (26).
• Retirez le rail de guidage (16). Nettoyez-le à l'aide
d'un pinceau.
• Nettoyez en profondeur l'ensemble de la zone d'en-
traînement de la chaîne et la protection de pignon
(22) avec un pinceau ou en les soufflant (à l'air
comprimé).
Pour l'assemblage, procédez dans l'ordre inverse.
13.4 Maintenance de la bougie d'allumage fig. M,
N, O
• Démontez le filtre à air (33), comme décrit au cha-
pitre 13.2 « Nettoyage du filtre à air ».
• Débranchez le connecteur de bougie d'allumage
(34) en le tournant vers la gauche et vers la droite
et en tirant dessus simultanément. Tenez et tirez
le connecteur de bougie d'allumage (34) unique-
ment au niveau du connecteur. Ne tirez jamais sur
le câble !
• Desserrez la bougie d'allumage avec la clé à bou-
gie d'allumage fournie (31).
• Pour l'assemblage, procédez dans l'ordre inverse.
Écart entre les électrodes = 0,6 mm (écart entre les
électrodes où l'étincelle d'allumage est générée).
Contrôlez la bougie d'allumage pour la première fois
après 10 heures de fonctionnement et, si nécessaire,
nettoyez-la avec une brosse en cuivre.
Procédez ensuite à la maintenance de la bougie d'al-
lumage toutes les 50 heures de fonctionnement.
13.5 Maintenance du graissage de la chaîne
• Voir le chapitre « Contrôle et réglage de la lubrifica-
tion de chaîne ».
13.6 Maintenance des réglages du carburateur
• Si la chaîne de scie (17) fonctionne en marche à
vide ou que le moteur s'arrête de lui-même à la
coupure des gaz, un réglage du carburateur doit
avoir lieu.
Remarque
Confiez les réglages du carburateur (par exemple, ré-
gime du ralenti) uniquement à des spécialistes quali-
fiés pour éviter d'endommager le moteur.
13.7 Maintenance du rail de guidage
• Éliminez les éventuelles bavures situées sur les
bords du rail à l'aide d'une lime à métaux.
• Nettoyez la rainure du rail de guidage (16) à l'aide
d'un pinceau ou d'air comprimé. Remplacez le rail
de guidage (16) dès que la rainure est usée.
• Tournez le rail de guidage (16) après chaque utili-
sation pour garantir une usure homogène.
• Vérifiez la facilité de déplacement du pignon situé
sur la pointe du rail de guidage (16). Au besoin, lu-
brifiez-le avec de l'huile pour engrenages.
13.8 Affûtage et entretien de la chaîne de tronçon-
neuse
m AVERTISSEMENT
Risque de blessures !
Les dents de la chaîne de la tronçonneuse sont très
tranchantes, pour éviter tout risque de blessure, il
faut toujours porter des gants épais lors de la mani-
pulation !
Maintenez la tronçonneuse en bon état de fonction-
nement, un travail efficace avec la tronçonneuse n'est
possible que si la chaîne est affûtée, bien lubrifiée et
correctement tendue. Cela réduit également le risque
de rechute.
Une chaîne de tronçonneuse correctement affû-
tée (17)
Une chaîne de tronçonneuse correctement affûtée
(17) s'enfonce dans le bois sans que l'utilisateur n'ait
besoin d'exercer une grande pression. Ne travaillez
pas avec une chaîne de tronçonneuse émoussée ou
endommagée (17). Cela augmente l'effort physique,
accentue les vibrations, donne des résultats moins
satisfaisants et cause une usure accrue.
• Nettoyez régulièrement la chaîne de tronçonneuse
(17).
• Contrôlez la chaîne de tronçonneuse (17) pour dé-
tecter les éventuelles ruptures dans les maillons et
les rivets endommagés.
• Seuls les utilisateurs expérimentés sont autorisés à
meuler la chaîne de tronçonneuse (17) !
www.scheppach.com
FR | 61
