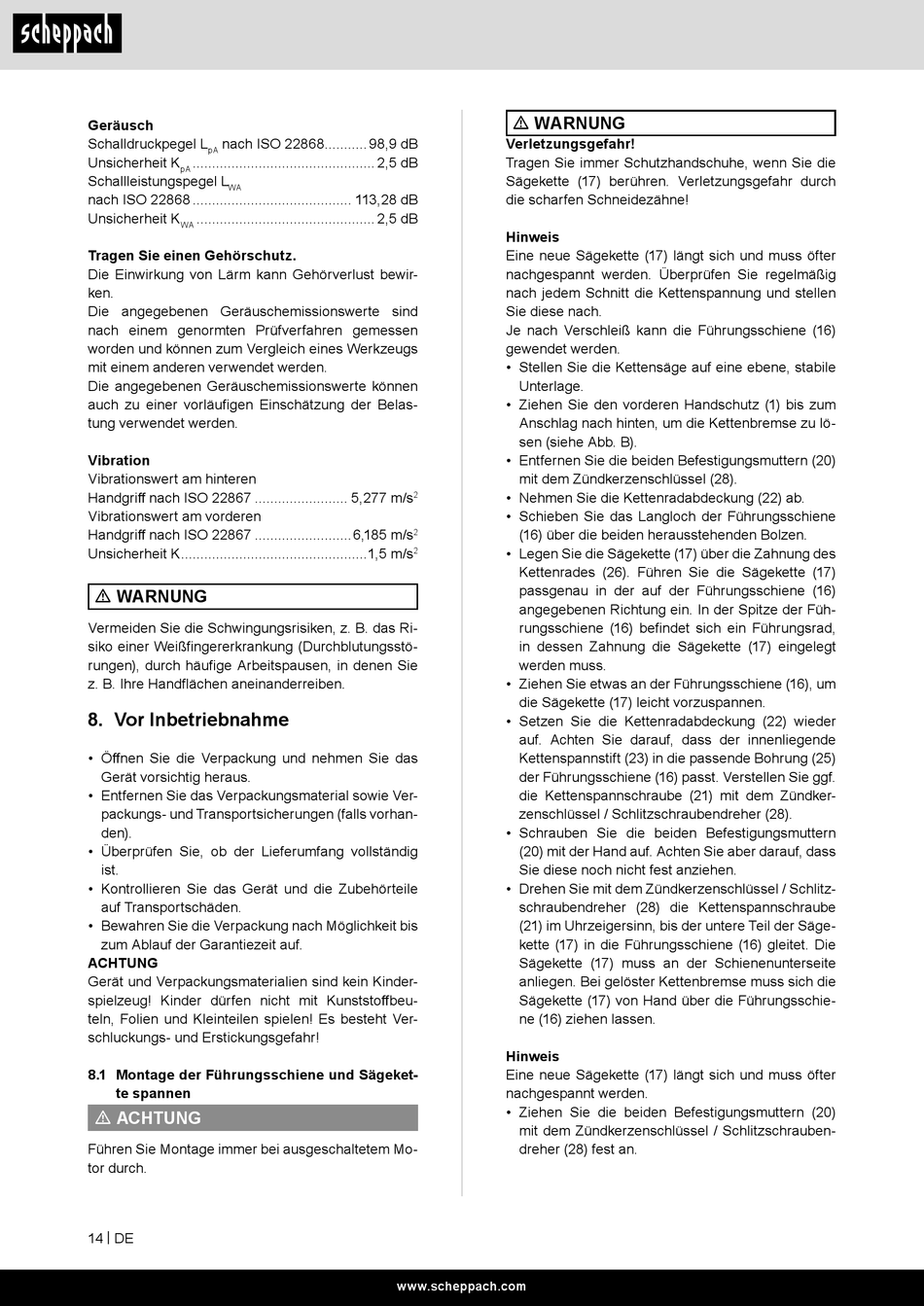

Scheppach CSP50 Originalbetriebsanleitung Seite 14

Geräusch
Schalldruckpegel L nach ISO 22868 ........... 98,9 dB
pA
Unsicherheit K ............................................... 2,5 dB
pA
Schallleistungspegel L
WA
nach ISO 22868 ......................................... 113,28 dB
Unsicherheit K .............................................. 2,5 dB
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Werkzeugs
mit einem anderen verwendet werden.
Die angegebenen Geräuschemissionswerte können
auch zu einer vorläufigen Einschätzung der Belas-
tung verwendet werden.
Vibration
Vibrationswert am hinteren
Handgriff nach ISO 22867 ........................ 5,277 m/s
Vibrationswert am vorderen
Handgriff nach ISO 22867 .........................6,185 m/s
Unsicherheit K ................................................1,5 m/s
m WARNUNG
Vermeiden Sie die Schwingungsrisiken, z. B. das Ri-
siko einer Weißfingererkrankung (Durchblutungsstö-
rungen), durch häufige Arbeitspausen, in denen Sie
z. B. Ihre Handflächen aneinanderreiben.
8. Vor Inbetriebnahme
• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs- und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterialien sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht Ver-
schluckungs- und Erstickungsgefahr!
8.1 Montage der Führungsschiene und Sägeket-
te spannen
m ACHTUNG
Führen Sie Montage immer bei ausgeschaltetem Mo-
tor durch.
14 | DE
m WARNUNG
Verletzungsgefahr!
Tragen Sie immer Schutzhandschuhe, wenn Sie die
Sägekette (17) berühren. Verletzungsgefahr durch
die scharfen Schneidezähne!
Hinweis
Eine neue Sägekette (17) längt sich und muss öfter
nachgespannt werden. Überprüfen Sie regelmäßig
nach jedem Schnitt die Kettenspannung und stellen
Sie diese nach.
Je nach Verschleiß kann die Führungsschiene (16)
gewendet werden.
• Stellen Sie die Kettensäge auf eine ebene, stabile
Unterlage.
• Ziehen Sie den vorderen Handschutz (1) bis zum
Anschlag nach hinten, um die Kettenbremse zu lö-
sen (siehe Abb. B).
• Entfernen Sie die beiden Befestigungsmuttern (20)
mit dem Zündkerzenschlüssel (28).
• Nehmen Sie die Kettenradabdeckung (22) ab.
2
• Schieben Sie das Langloch der Führungsschiene
(16) über die beiden herausstehenden Bolzen.
2
• Legen Sie die Sägekette (17) über die Zahnung des
2
Kettenrades (26). Führen Sie die Sägekette (17)
passgenau in der auf der Führungsschiene (16)
angegebenen Richtung ein. In der Spitze der Füh-
rungsschiene (16) befindet sich ein Führungsrad,
in dessen Zahnung die Sägekette (17) eingelegt
werden muss.
• Ziehen Sie etwas an der Führungsschiene (16), um
die Sägekette (17) leicht vorzuspannen.
• Setzen Sie die Kettenradabdeckung (22) wieder
auf. Achten Sie darauf, dass der innenliegende
Kettenspannstift (23) in die passende Bohrung (25)
der Führungsschiene (16) passt. Verstellen Sie ggf.
die Kettenspannschraube (21) mit dem Zündker-
zenschlüssel / Schlitzschraubendreher (28).
• Schrauben Sie die beiden Befestigungsmuttern
(20) mit der Hand auf. Achten Sie aber darauf, dass
Sie diese noch nicht fest anziehen.
• Drehen Sie mit dem Zündkerzenschlüssel / Schlitz-
schraubendreher (28) die Kettenspannschraube
(21) im Uhrzeigersinn, bis der untere Teil der Säge-
kette (17) in die Führungsschiene (16) gleitet. Die
Sägekette (17) muss an der Schienenunterseite
anliegen. Bei gelöster Kettenbremse muss sich die
Sägekette (17) von Hand über die Führungsschie-
ne (16) ziehen lassen.
Hinweis
Eine neue Sägekette (17) längt sich und muss öfter
nachgespannt werden.
• Ziehen Sie die beiden Befestigungsmuttern (20)
mit dem Zündkerzenschlüssel / Schlitzschrauben-
dreher (28) fest an.
