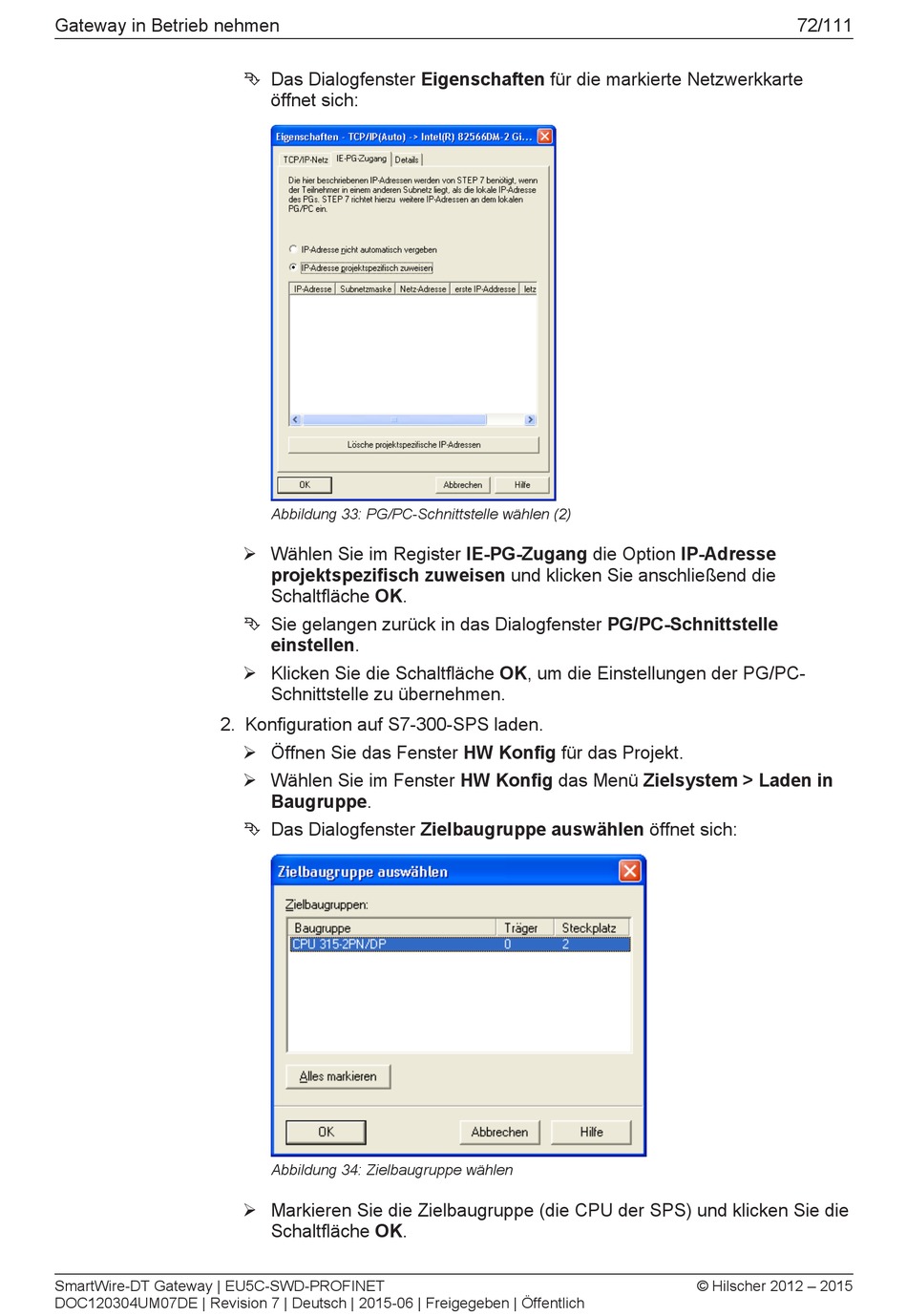

Gateway in Betrieb nehmen
2. Konfiguration auf S7­300­SPS laden.
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ê Das Dialogfenster Eigenschaften für die markierte Netzwerkkarte
öffnet sich:
Abbildung 33: PG/PC­Schnittstelle wählen (2)
Ø Wählen Sie im Register IE­PG­Zugang die Option IP­Adresse
projektspezifisch zuweisen und klicken Sie anschließend die
Schaltfläche OK.
Ê Sie gelangen zurück in das Dialogfenster PG/PC­Schnittstelle
einstellen.
Ø Klicken Sie die Schaltfläche OK, um die Einstellungen der PG/PC­
Schnittstelle zu übernehmen.
Ø Öffnen Sie das Fenster HW Konfig für das Projekt.
Ø Wählen Sie im Fenster HW Konfig das Menü Zielsystem > Laden in
Baugruppe.
Ê Das Dialogfenster Zielbaugruppe auswählen öffnet sich:
Abbildung 34: Zielbaugruppe wählen
Ø Markieren Sie die Zielbaugruppe (die CPU der SPS) und klicken Sie die
Schaltfläche OK.
72/111
