Gateway installieren
7.2 Gateway montieren
7.2.1 Gateway auf Hutschiene anbringen
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Sie benötigen kein Werkzeug, um das Gateway auf einer Hutschiene zu
montieren. Die Rückseite des Gateways (1) wird einfach mit Hilfe eines
Riegels mit eingebauter Spiralfeder (2) auf der Hutschiene (3)
festgeklemmt.

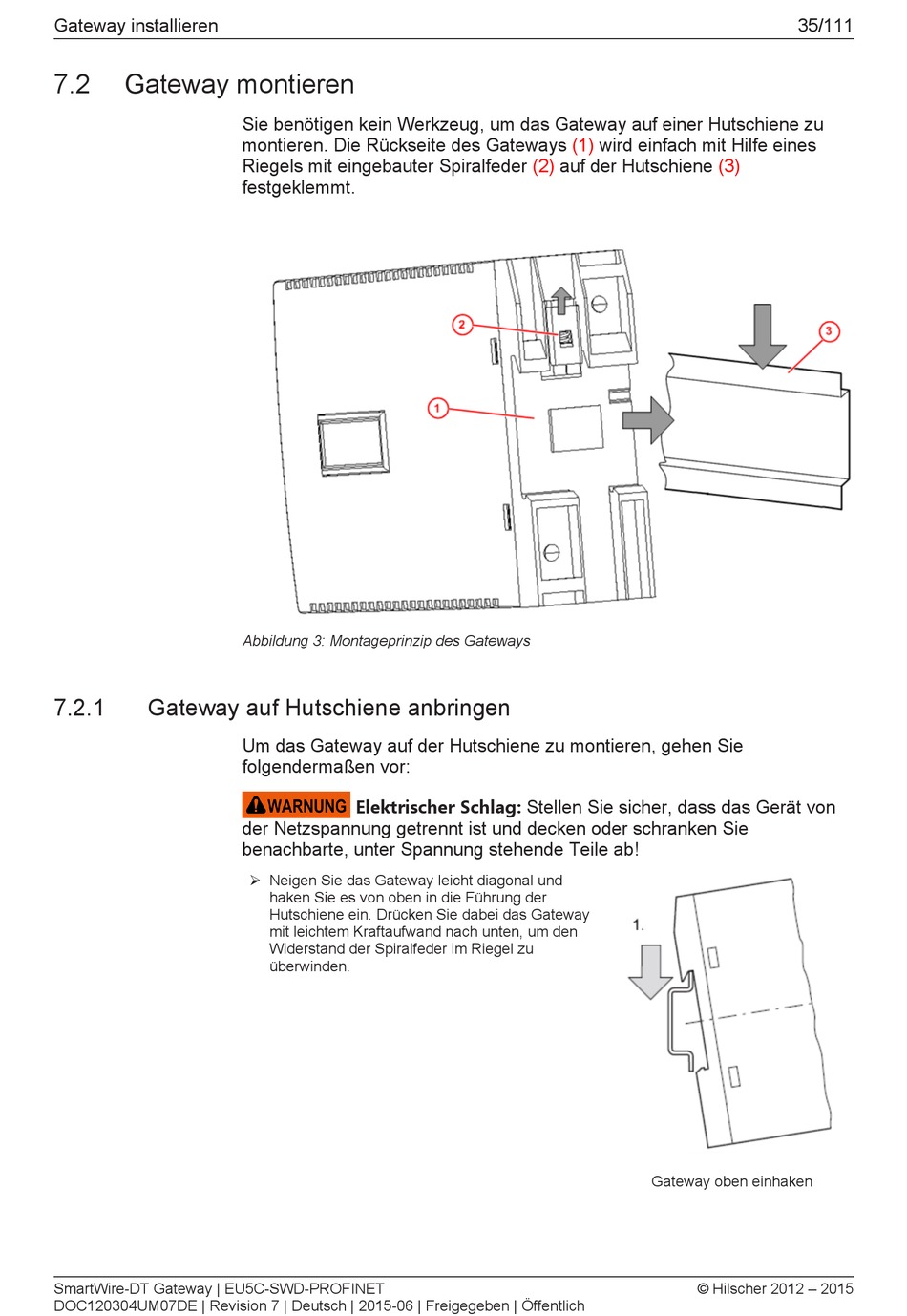

Abbildung 3: Montageprinzip des Gateways
Um das Gateway auf der Hutschiene zu montieren, gehen Sie
folgendermaßen vor:
Elektrischer Schlag: Stellen Sie sicher, dass das Gerät von
der Netzspannung getrennt ist und decken oder schranken Sie
benachbarte, unter Spannung stehende Teile ab!
Ø Neigen Sie das Gateway leicht diagonal und
haken Sie es von oben in die Führung der
Hutschiene ein. Drücken Sie dabei das Gateway
mit leichtem Kraftaufwand nach unten, um den
Widerstand der Spiralfeder im Riegel zu
überwinden.
35/111
Gateway oben einhaken
