Gateway in Betrieb nehmen
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Ê Wenn Sie die CPU auf dem Steckplatz 2 ablegen, öffnet sich
automatisch das Dialogfenster Eigenschaften – Ethernet
Schnittstelle:

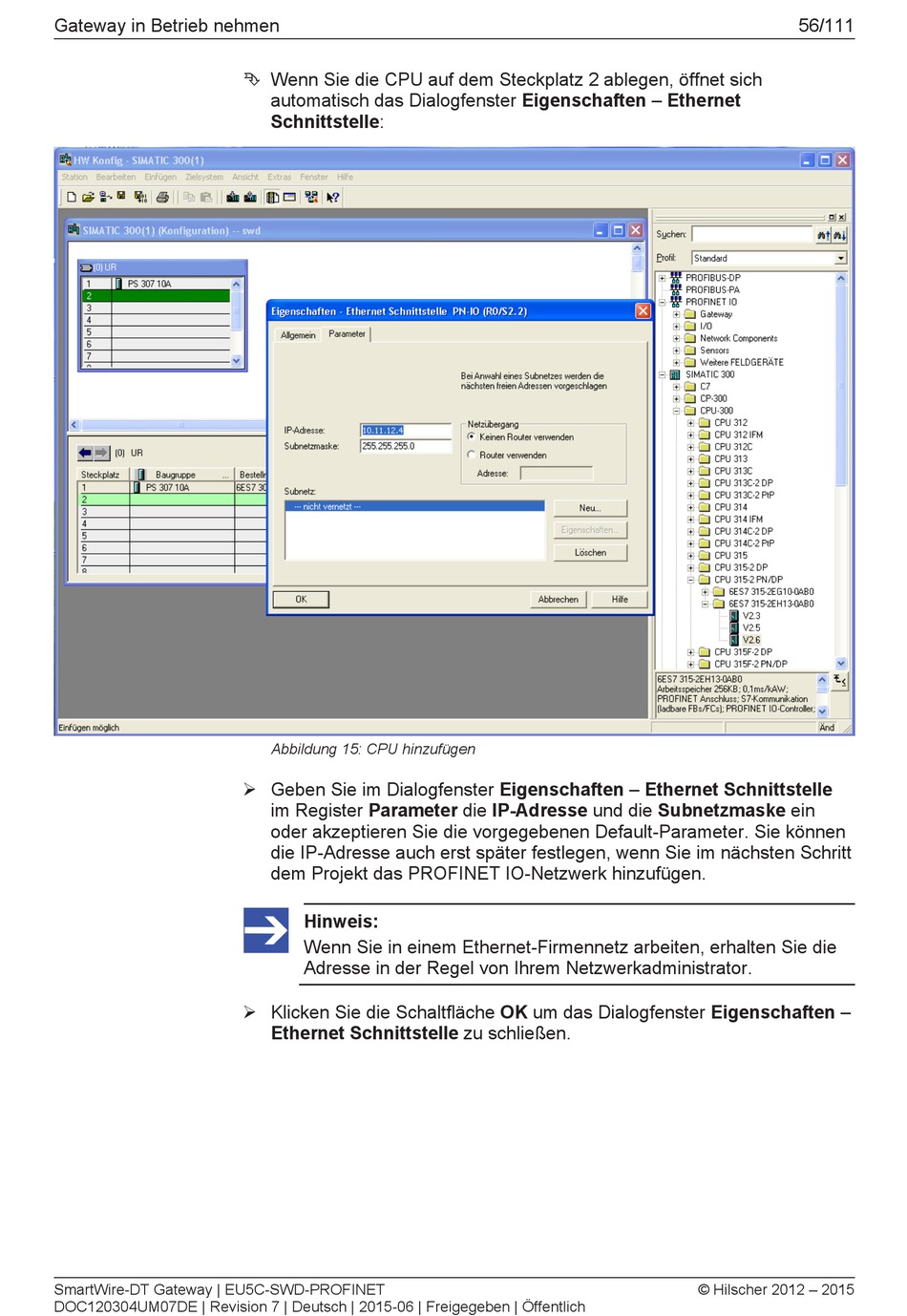

Abbildung 15: CPU hinzufügen
Ø Geben Sie im Dialogfenster Eigenschaften – Ethernet Schnittstelle
im Register Parameter die IP­Adresse und die Subnetzmaske ein
oder akzeptieren Sie die vorgegebenen Default­Parameter. Sie können
die IP­Adresse auch erst später festlegen, wenn Sie im nächsten Schritt
dem Projekt das PROFINET IO­Netzwerk hinzufügen.
Hinweis:
Wenn Sie in einem Ethernet­Firmennetz arbeiten, erhalten Sie die
Adresse in der Regel von Ihrem Netzwerkadministrator.
Ø Klicken Sie die Schaltfläche OK um das Dialogfenster Eigenschaften –
Ethernet Schnittstelle zu schließen.
56/111
