Anschlüsse und Montage
4.7

Serielle Schnittstelle

4.7.1

RS-232

RS-232
Edge Gateway | NIOT-E-TIB100-GB-RE (Remote)
DOC170501UM08DE | Revision 8 | Deutsch | 2020-05 | Freigegeben | Öffentlich
Das Edge Gateway hat eine konfigurierbare serielle Schnittstelle COM
(Position (11)). Die serielle Schnittstelle können Sie als RS-232 oder
RS-485-Schnittstelle nutzen.
Voraussetzungen
Den Schnittstellentyp müssen Sie im BIOS einstellen. Dazu benötigen Sie
eine Tastatur mit USB-Anschluss und serielles Kabel.
BIOS-Einstellungen
Wählen Sie im BIOS Advanced > IT8786 Super IO Configuration >
Serial Port 1 Configuration für COM1 oder Serial Port 2 Configuration
für COM2.
Serial Port Configuration
Serial Port
Device Settings
Onboard Serial Port Mode

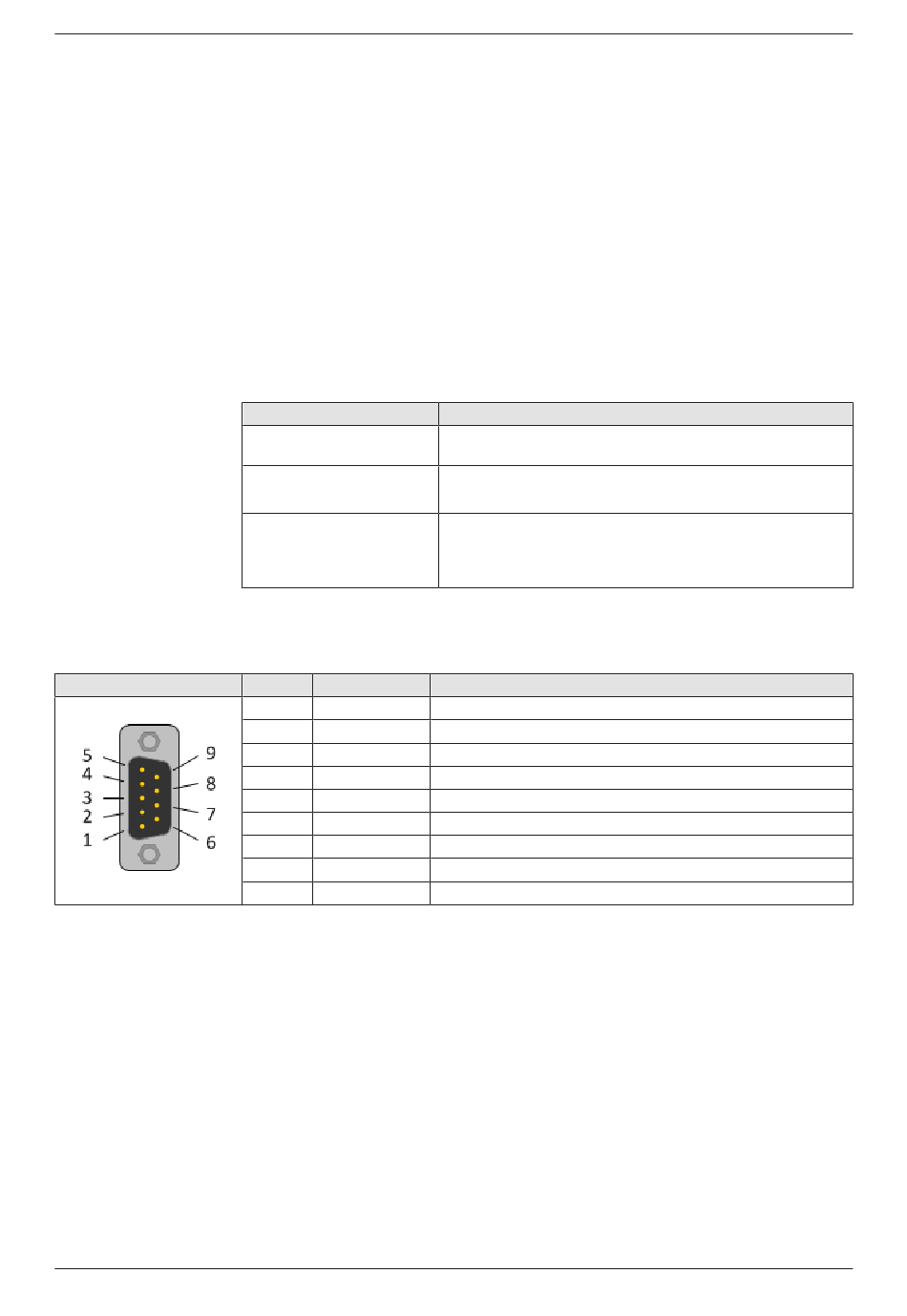

Tabelle 4: Parameter der seriellen Schnittstelle
Pin Signal
1 DCD
2 RXD
3 TXD
4 DTR
5 ISO_GND
6 DSR
7 RTS
8 CTS
9 RI
Tabelle 5: RS-232 D-Sub
Parameter
Enabled
Disabled
Nur Anzeige
Serial Port (COM): IO=248h; IRQ=5
RS232
RS485 (diese Einstellung nicht verwenden)
RS485 Auto (für RS-485 nur diese Einstellung verwenden,
weil die RTS-Steuerung genutzt wird)
Beschreibung
Data Carrier Detect
Empfangssignal
Sendesignal
Data Terminal Ready
Bezugspotential
Data Set Ready
Request to Send
Clear to Send
Ring Indicator
