Gateway in Betrieb nehmen
SmartWire­DT Gateway | EU5C­SWD­PROFINET
DOC120304UM07DE | Revision 7 | Deutsch | 2015­06 | Freigegeben | Öffentlich
Schrittanleitung
Ø Öffnen Sie das Fenster HW Konfig für das Projekt.
Ø Wählen Sie im Fenster HW Konfig das Menü Zielsystem > Ethernet >
Ethernet­Teilnehmer bearbeiten.
Ê Das leere Dialogfenster Ethernet­Teilnehmer bearbeiten öffnet sich:

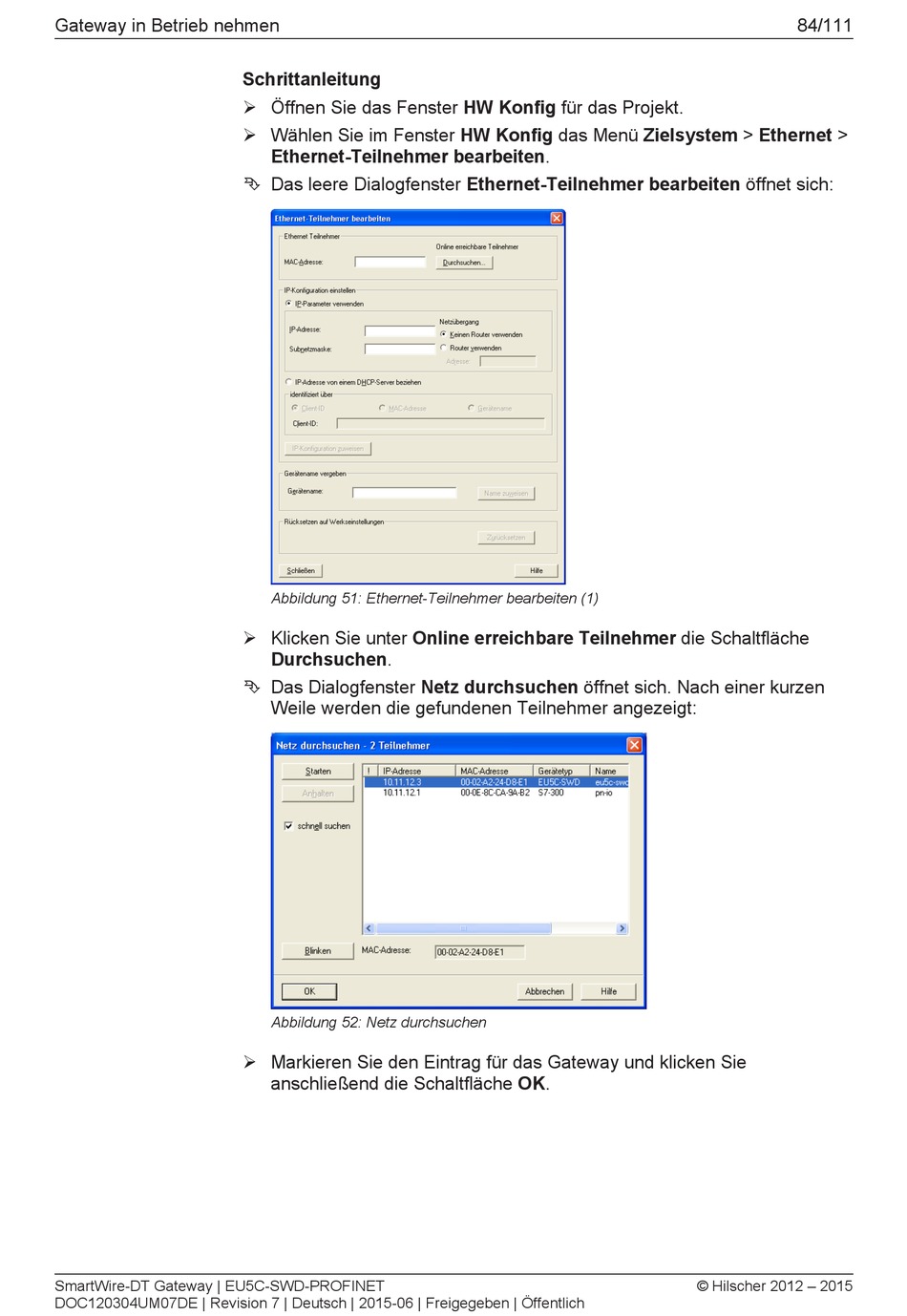

Abbildung 51: Ethernet­Teilnehmer bearbeiten (1)
Ø Klicken Sie unter Online erreichbare Teilnehmer die Schaltfläche
Durchsuchen.
Ê Das Dialogfenster Netz durchsuchen öffnet sich. Nach einer kurzen
Weile werden die gefundenen Teilnehmer angezeigt:
Abbildung 52: Netz durchsuchen
Ø Markieren Sie den Eintrag für das Gateway und klicken Sie
anschließend die Schaltfläche OK.
